| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | NMB |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 4715KL-05W-B39 |

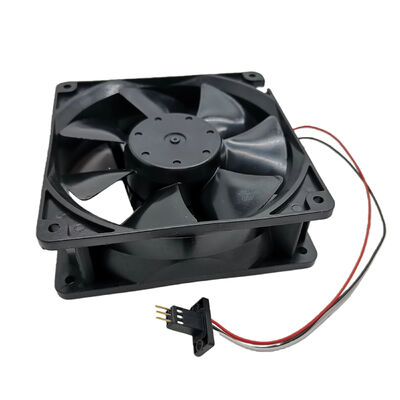

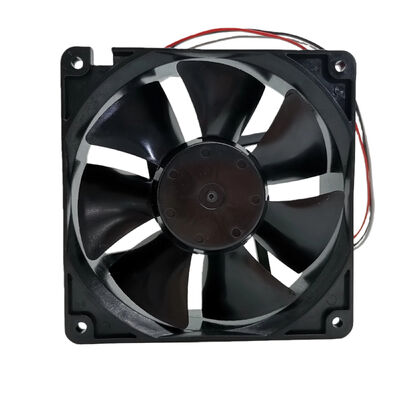

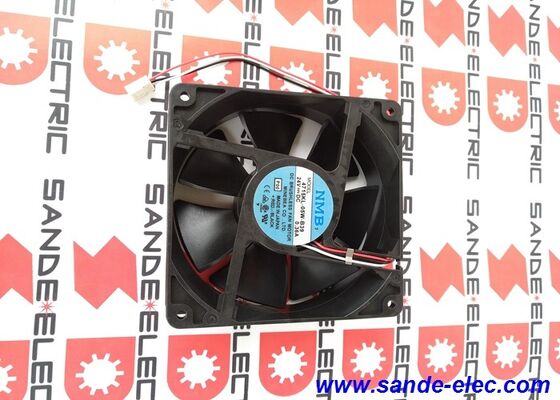

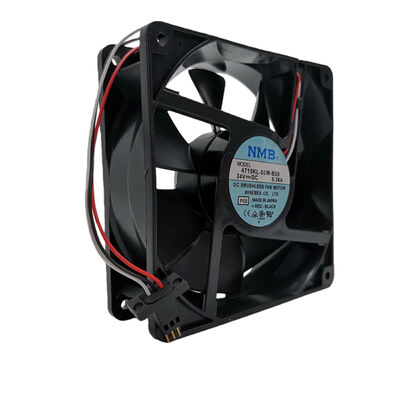

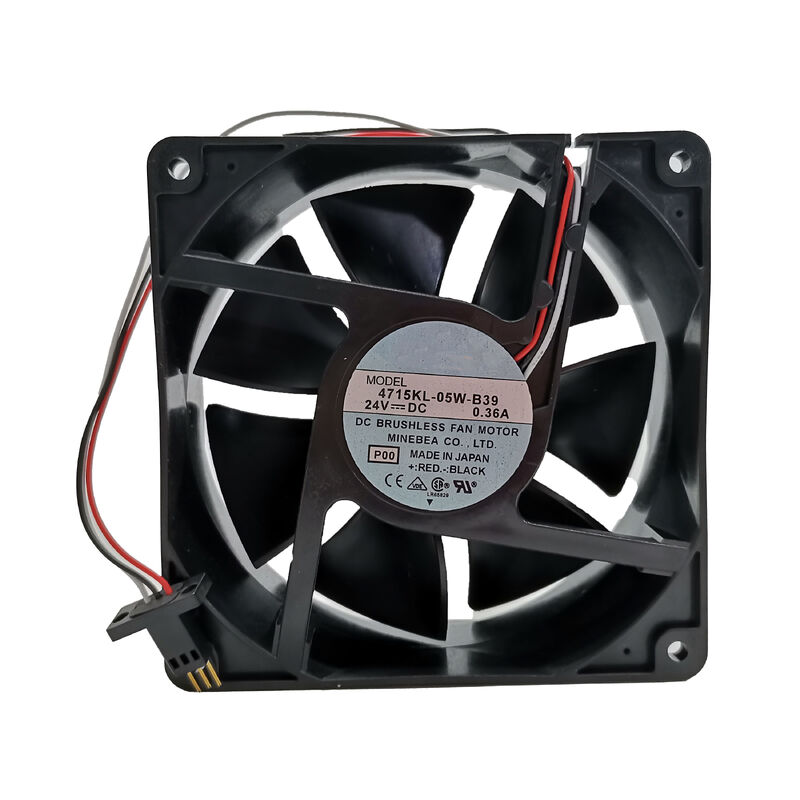

4715KL-05W-B39 एनएमबी टेक्नोलॉजीज का एक 24 वी डीसी अक्षीय शीतलन पंखा है। एक 119 मिमी औद्योगिक पंखा जो 2950 आरपीएम पर 108 सीएफएम वायु प्रवाह प्रदान करता है।यह कोई साधारण दो तार वाला पंखा नहीं है: अलार्म सिग्नल के तार से होस्ट सिस्टम को वेंटिलेटर की विफलता का पता लगाने और उसके द्वारा ठंडा किए जा रहे उपकरण के महत्वपूर्ण तापमान तक पहुंचने से पहले एक दोष उत्पन्न करने की अनुमति मिलती है।
24 वी डीसी आपूर्ति औद्योगिक नियंत्रण कैबिनेट बिजली वितरण से मेल खाती है, वही 24 वी आपूर्ति पीएलसी, सेंसर और नियंत्रण इलेक्ट्रॉनिक्स के लिए उपयोग की जाती है,शीतलन पंखे के लिए एक समर्पित आपूर्ति वोल्टेज की आवश्यकता को समाप्त करना.
| पैरामीटर | मूल्य |
|---|---|
| आयाम | 119×119×38 मिमी |
| वोल्टेज | 24 वी डीसी |
| ऑपरेटिंग रेंज | 10V ∙ 27.6V |
| शक्ति | 7.4W |
| वर्तमान | 0.31A |
| गति | 2950 आरपीएम |
| वायु प्रवाह | 108 CFM (3.07 m3/min) |
| स्थिर दबाव | 68.1 Pa |
| शोर | 42.5 dB ((A) |
| असर | गेंद असर |
| जीवनकाल (L10) | 100,000 घंटे @ 25°C |
| तार | 3 |
4715KL-05W-B39 का तीसरा तार एक लॉक रोटर अलार्म सिग्नल प्रदान करता है, जो इस प्रशंसक को बुनियादी 2-वायर शीतलन प्रशंसकों से अलग करता है।
यह कैसे काम करता हैःअलार्म सिग्नल तार एक लॉजिक सिग्नल (आमतौर पर ओपन-कलेक्टर) आउटपुट करता है जो पंखे की गति के आनुपातिक आवृत्ति पर पल्स करता है।जब प्रशंसक की गति लगभग 50% नामित गति से नीचे गिर जाती है (लेयरिंग की विफलता के कारण), लेयरिंग जब्त स्थिति, या अवरुद्ध वायु प्रवाह), नियंत्रक सिग्नल परिवर्तन का पता लगाता है और एक प्रणाली दोष या चेतावनी उत्पन्न कर सकता है।
विफलता का शीघ्र पता लगाना:प्रशंसकों में असर की विफलता आम तौर पर धीरे-धीरे प्रगति करती है। प्रारंभिक असर पहनने से पूर्ण विफलता से पहले गति में कमी आती है।3-वायर अलार्म सिस्टम नियंत्रक इस गिरावट का पता लगाने के लिए और एक रखरखाव अलर्ट ट्रिगर करने के लिए अनुमति देता है इससे पहले कि आपदा पंखे की विफलता प्रणाली अतिताप का कारण बनता है.
FANUC सीएनसी एकीकरणःFANUC CNC controls and servo drive modules with the FANUC A90L-0001-0509 fan reference use the alarm signal output to generate fan fault alarms — alerting operators to schedule maintenance before heat-related damage occurs.
FANUC सीएनसी और सर्वो ड्राइव शीतलनःA90L-0001-0509 का हवाला देते हुए FANUC नियंत्रण कैबिनेट में प्रशंसक का प्रतिस्थापन, सर्वो एम्पलीफायर, अक्ष नियंत्रण मॉड्यूल और सीएनसी प्रोसेसर असेंबली 24V डीसी प्रशंसकों द्वारा अलार्म सिग्नल निगरानी के साथ ठंडा किया जाता है।
औद्योगिक ड्राइव और इन्वर्टर के लिए घोंसलेःवीएफडी कैबिनेट, सर्वो एम्पलीफायर कैबिनेट और स्वचालन नियंत्रण पैनलों में 24 वी संचालित शीतलन प्रशंसकों को अलार्म-निरीक्षण शीतलन की आवश्यकता होती है।
सर्वर और दूरसंचार उपकरण:उच्च प्रदर्शन वाले नेटवर्क उपकरण और सर्वर चेसिस जिनके लिए लॉक रोटर का पता लगाने के साथ निरंतर ड्यूटी वाले 24 वी डीसी प्रशंसकों की आवश्यकता होती है।
औद्योगिक स्वचालन नियंत्रक:पीएलसी कैबिनेट, एससीएडी हार्डवेयर और औद्योगिक कंप्यूटर सिस्टम जिन्हें निगरानी वाले शीतलन की आवश्यकता होती है।
Q1: 4715KL-05W-B39 का अलार्म सिग्नल आउटपुट किससे जुड़ा हुआ है?
अलार्म सिग्नल ड्राइव या कंट्रोलर पर एक डिजिटल इनपुट से जुड़ा होता है, इनपुट फैन पल्स आउटपुट की निगरानी करता है।A90L-0001-0509 प्रशंसक संदर्भ के साथ FANUC एम्पलीफायरों में एक समर्पित प्रशंसक अलार्म इनपुट होता है जो तीसरी तार संकेत पढ़ता है. यदि पल्स आवृत्ति पंखे की विफलता का संकेत देने वाली सीमा से नीचे गिर जाती है, तो ड्राइव एक पंखे अलार्म कोड उत्पन्न करता है।एक अलग प्रशंसक निगरानी सर्किट (काउंटर या आवृत्ति-वोल्टेज कनवर्टर) सिग्नल को संसाधित कर सकता है.
प्रश्न 2: क्या 4715KL-05W-B39 को अलार्म के तार को डिस्कनेक्ट करके 2 तार वाले पंखे के रूप में इस्तेमाल किया जा सकता है?
हाँ फैन केवल V+ और V− तारों से जुड़े होने पर सामान्य रूप से काम करेगा। तीसरी तार को फैन के मोटर संचालन को प्रभावित किए बिना अनकनेक्ट (फ्लोटिंग) छोड़ दिया जा सकता है।अलार्म के तार को डिस्कनेक्ट करने से फैन की विफलता का पता लगाने की क्षमता समाप्त हो जाती है, और उपकरण अतितापमान चेतावनी के बिना हो जाएगा।
Q3: 4715KL-05W-B39 के लिए कौन सा परिवेश तापमान सीमा लागू होती है?
B39 वर्ग -10°C से +70°C (B10 से B40 रेंज) तक काम करता है। भंडारण तापमान -40°C से +70°C है। The B39 operating temperature range accommodates industrial drive cabinet ambient temperatures up to 70°C — which may occur in poorly ventilated enclosures or in high ambient temperature industrial environments. ड्राइव के स्थापना मैनुअल से पुष्टि करें कि कैबिनेट परिवेश तापमान इस सीमा के भीतर रहता है.
प्रश्न 4: 4715KL-05W-B39 (DC, 108 CFM) की तुलना उसी कैबिनेट में 4715PS-20T-B30 (AC, 102 CFM) से कैसे की जाती है?
दोनों समान वायु प्रवाह (108 बनाम 102 सीएफएम) के साथ 120 मिमी के प्रशंसक हैं, मुख्य रूप से आपूर्ति वोल्टेज (24 वी डीसी बनाम 200 वी एसी) में भिन्न होते हैं। डीसी प्रशंसक अलार्म सिग्नल और व्यापक वोल्टेज ऑपरेटिंग रेंज प्रदान करता है;एसी पंखे को सीधे 200 वी की आपूर्ति की आवश्यकता होती है. चयन कैबिनेट में उपलब्ध आपूर्ति वोल्टेज पर निर्भर करता है और क्या प्रशंसक अलार्म निगरानी की आवश्यकता है।अलार्म निगरानी के साथ DC 4715KL को महत्वपूर्ण उपकरणों के लिए पसंद किया जाता है.
