| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Mitsubishi |
| प्रमाणन | CE RoHS |

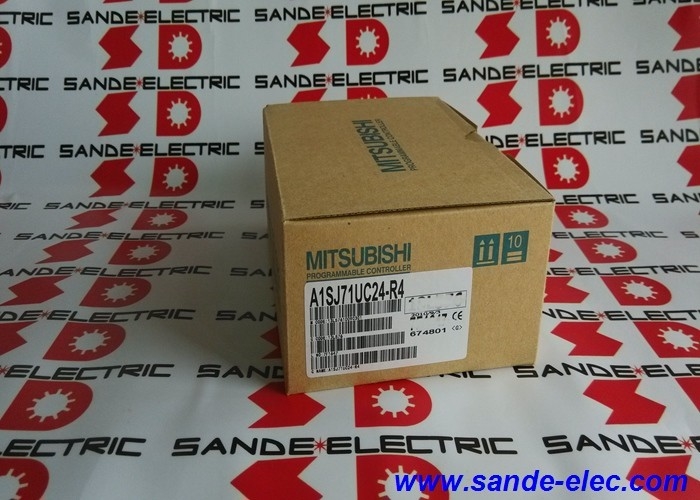

| मॉडल संख्या | A1SJ71UC24-R4 |
A1SJ71UC24-R4 मित्सुबिशी के MELSEC-A PLC प्लेटफ़ॉर्म के लिए एक कंप्यूटर लिंक मॉड्यूल है - वह मॉड्यूल जो A-सीरीज़ रैक में RS-422/RS-485 सीरियल संचार चैनल जोड़ता है। यह MELSEC-A CPU को बाहरी उपकरणों के साथ डेटा का आदान-प्रदान करने में सक्षम बनाता है: कंप्यूटर, HMI टर्मिनल, अन्य PLC, और बुद्धिमान फ़ील्ड उपकरण जो RS-422 या RS-485 सीरियल लिंक के माध्यम से संचार करते हैं।
मॉड्यूल कंप्यूटर लिंक फ़ंक्शन और मल्टी-ड्रॉप लिंक दोनों का समर्थन करता है। कंप्यूटर लिंक पीएलसी को सीधे होस्ट कंप्यूटर या एससीएडीए सिस्टम से जोड़ता है, जिससे कंप्यूटर को मित्सुबिशी के समर्पित प्रोटोकॉल का उपयोग करके पीएलसी डिवाइस डेटा (रजिस्टर, संपर्क, टाइमर, काउंटर) को पढ़ने और लिखने की अनुमति मिलती है। मल्टी-ड्रॉप लिंक एक एकल संचार चैनल को कई स्लेव स्टेशनों की सेवा करने की अनुमति देता है - एक आरएस-422/485 खंड पर 32 स्टेशन पते तक समर्थित हैं।
A1SJ71 में U पदनामयूC24-R4 विस्तारित क्षमता संस्करण की पहचान करता है। मानक कंप्यूटर लिंक फ़ंक्शन के अलावा, UC24-R4 AnACPU, AnUCPU और A2US(H)CPU द्वारा विस्तारित उपकरणों तक पहुंच और कनेक्टेड CPU के माध्यम से अन्य MELSECNET/10 नेटवर्क स्टेशनों तक पहुंच का समर्थन करता है। यह इसे आधार A1SJ71C24-R4 की तुलना में MELSEC-A CPU प्रकारों की एक विस्तृत श्रृंखला के साथ संगत बनाता है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | A1SJ71UC24-R4 |
| इंटरफ़ेस | आरएस-422/आरएस-485 (1 चैनल) |
| बॉड दर | 0.3 से 19.2 केबीपीएस |
| अधिकतम दूरी | 500 मी |
| स्टेशन के पते | 00 से 31 |
| संबंध | 2-टुकड़ा टर्मिनल ब्लॉक |
| बढ़ते | बैकप्लेन/रैक |
| DIMENSIONS | 130 × 34.5 × 93.6 मिमी |
| वज़न | 0.25 किग्रा |
जब A1SJ71UC24-R4 RS-422/485 बस सेगमेंट पर पहला या आखिरी स्टेशन है, तो एक टर्मिनल रेसिस्टर को रिसीव और ट्रांसमिट डिफरेंशियल पेयर से जोड़ा जाना चाहिए। सही मान वायरिंग प्रकार पर निर्भर करता है:
गुम या गलत तरीके से मूल्यांकित समाप्ति डेटा संचार त्रुटियों का कारण बनती है, विशेष रूप से उच्च बॉड दर और लंबे केबल रन पर। समान RS-422/485 खंड पर सभी उपकरणों को समान संचार मानक का उपयोग करना चाहिए - एक खंड पर RS-422 और RS-485 उपकरणों को मिलाना समर्थित नहीं है।
मॉड्यूल फेस पर स्टेशन नंबर स्विच का उपयोग करके स्टेशन नंबर 00 से 31 की वैध सीमा के साथ सेट किए जाते हैं।
Q1: A1SJ71UC24-R4 और A1SJ71C24-R4 के बीच क्या अंतर है?
दोनों आरएस-422/आरएस-485 इंटरफेस और समान भौतिक आयामों के साथ एमईएलएसईसी-ए कंप्यूटर लिंक मॉड्यूल हैं। UC24-R4 (U उपसर्ग) विस्तारित पहुंच क्षमता जोड़ता है: यह AnACPU, AnUCPU और A2US(H)CPU से उपकरणों तक पहुंच सकता है, और अन्य MELSECNET/10 स्टेशनों के लिए संचार का समर्थन करता है। मूल MELSEC-A रेंज से परे CPU प्रकारों के लिए, UC24-R4 संगत विकल्प है।
Q2: एक A1SJ71UC24-R4 से कितने बाहरी उपकरण जुड़ सकते हैं?
मॉड्यूल मल्टी-ड्रॉप कॉन्फ़िगरेशन में एकल आरएस-422/485 सेगमेंट पर 32 स्टेशन पते (00 से 31) तक का समर्थन करता है। व्यवहार में, उपकरणों की संख्या केबल की लंबाई (500 मीटर कुल खंड), चयनित बॉड दर और जुड़े उपकरणों की आरएस-485 रिसीवर इकाई लोड क्षमता द्वारा सीमित होती है।
Q3: A1SJ71UC24-R4 किस ट्रांसमिशन प्रोटोकॉल का समर्थन करता है?
मॉड्यूल फुल-डुप्लेक्स और हाफ-डुप्लेक्स ट्रांसमिशन, चार समर्पित संचार प्रोटोकॉल, सामान्य सीरियल संचार के लिए नो-प्रोटोकॉल मोड और द्विदिश मोड का समर्थन करता है। प्रोटोकॉल का चयन मॉड्यूल पर स्विच के माध्यम से किया जाता है। नो-प्रोटोकॉल मोड पीएलसी लैडर प्रोग्राम से कच्चे सीरियल डेटा को पढ़ने और लिखने की अनुमति देता है, जो उन उपकरणों के साथ संचार को सक्षम करता है जो मित्सुबिशी के समर्पित प्रोटोकॉल का समर्थन नहीं करते हैं।
Q4: क्या A1SJ71UC24-R4 RS-485 का उपयोग करने वाले तृतीय-पक्ष उपकरणों के साथ संचार कर सकता है?
हाँ, नो-प्रोटोकॉल मोड या संगत प्रोटोकॉल संस्करण का उपयोग करना। विशेष रूप से मॉडबस आरटीयू संचार के लिए, A1SJ71UC24-R4-S2 वेरिएंट उपयुक्त विकल्प है - यह समर्पित मॉडबस आरटीयू समर्थन जोड़ता है। बेस R4 मॉड्यूल कस्टम सीरियल एक्सचेंजों के लिए मित्सुबिशी के स्वयं के समर्पित प्रोटोकॉल या नो-प्रोटोकॉल मोड का उपयोग करता है।
Q5: यदि इंस्टॉलेशन के बाद मॉड्यूल संचार त्रुटियां दिखाता है तो क्या जांच की जानी चाहिए?
सत्यापित करें कि टर्मिनल प्रतिरोधक सही प्रतिरोध मान के साथ आरएस-422/485 बस खंड पर पहले और आखिरी स्टेशनों पर फिट किए गए हैं। पुष्टि करें कि खंड पर सभी डिवाइस लगातार वायर्ड हैं (सभी आरएस-422 या सभी आरएस-485)। सत्यापित करें कि स्टेशन नंबर सेटिंग्स प्रोग्राम किए गए पते असाइनमेंट से मेल खाती हैं। चेक केबल शील्डिंग को केवल एक छोर पर ग्राउंड किया जाता है और केबल की लंबाई 500 मीटर से अधिक नहीं होती है।
