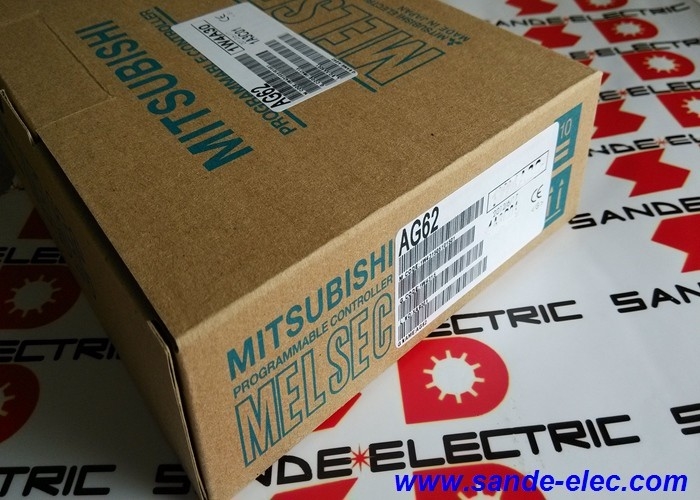

मित्सुबिशी AG62 पीएलसी आरक्षित I/O मॉड्यूल कार्ड इकाई AG-62

AG62 | मित्सुबिशी मेलसेक-ए सीरीज डमी मॉड्यूल - QA65B / QA68B एक्सटेंशन बेस यूनिट / स्लॉट प्रोटेक्शन / M4 फिक्सिंग स्क्रू

एक डमी मॉड्यूल क्या करता है - और खाली स्लॉट को सुरक्षा की आवश्यकता क्यों है

एक MELSEC-A एक्सटेंशन बेस यूनिट कई मॉड्यूल स्लॉट प्रदान करती है जो I/O मॉड्यूल, विशेष फ़ंक्शन मॉड्यूल और संचार कार्ड स्वीकार करती है। किसी भी इंस्टॉलेशन में, यह संभावना नहीं है कि एक्सटेंशन बेस में सभी स्लॉट भरे हुए हैं - कुछ स्लॉट खाली रहते हैं, या तो क्योंकि प्रारंभिक इंस्टॉलेशन के लिए उस क्षमता की आवश्यकता नहीं होती है, या क्योंकि स्थान भविष्य के विस्तार के लिए आरक्षित है।

एक खाली मॉड्यूल स्लॉट बैकप्लेन कनेक्टर पिन को उजागर करता है। उजागर कनेक्टर उत्पादन वातावरण में धूल, प्रवाहकीय कण, नमी और मशीनिंग स्वार्फ जमा करते हैं। ये संदूषक संपर्कों को पाट सकते हैं, बस में सिग्नल की अखंडता को ख़राब कर सकते हैं, या रुक-रुक कर खराबी पैदा कर सकते हैं जिससे संदूषण स्रोत का पता लगाना मुश्किल हो जाता है।

AG62 डमी मॉड्यूल एक ठोस, सही-आनुपातिक कवर के साथ खाली स्लॉट भरता है। यह स्थापित मॉड्यूल के संचालन को प्रभावित किए बिना कनेक्टर और स्लॉट को पर्यावरणीय प्रदूषण से बचाता है। बस सामान्य रूप से चलती रहती है - डमी मॉड्यूल भौतिक स्थान घेरता है लेकिन इसमें कोई इलेक्ट्रॉनिक्स नहीं होता है और कोई बिजली नहीं लेता है।

मुख्य विशिष्टताएँ

एम4 फिक्सिंग स्क्रू - सही टॉर्क महत्वपूर्ण है

AG62 M4 फिक्सिंग स्क्रू के साथ आधार इकाई को सुरक्षित करता है, जो 78-118 N-सेमी तक कड़ा होता है। यह टॉर्क रेंज मनमानी नहीं है - यह वह रेंज है जो:

• डमी मॉड्यूल को स्लॉट में मजबूती से पकड़ने के लिए पर्याप्त क्लैंपिंग बल प्रदान करता है ताकि यह कंपन के तहत ढीला न हो सके
• अधिक कसने से बचाता है जो बेस यूनिट के माउंटिंग बॉस में एम4 धागे को छीन सकता है

एकाधिक डमी मॉड्यूल में लगातार स्थापना के लिए मध्य बिंदु (लगभग 100 एन-सेमी) पर सेट कैलिब्रेटेड टॉर्क स्क्रूड्राइवर का उपयोग करें। उच्च-कंपन वातावरण में कम कड़े मॉड्यूल समय के साथ ढीले हो सकते हैं और आधार इकाई गुहा में गिर सकते हैं।

अनुप्रयोग परिदृश्य

आंशिक I/O लोडिंग के साथ नई स्थापना:एक मशीन नियंत्रण प्रणाली चार I/O मॉड्यूल के साथ QA68B एक्सटेंशन बेस स्थापित करती है, जिससे चार स्लॉट खाली रह जाते हैं। चार AG62 डमी मॉड्यूल शेष स्लॉट भरते हैं, धातु-काटने वाले वातावरण में मशीन संचालन के दौरान कनेक्टर्स की रक्षा करते हैं, जहां शीतलक धुंध और स्वार्फ़ मौजूद होते हैं।

भविष्य की विस्तार योजना:एक इंजीनियर परियोजना के अगले चरण में MELSEC-A सिस्टम में एनालॉग इनपुट मॉड्यूल जोड़ने की योजना बना रहा है। वर्तमान मॉड्यूल QA65B का केवल एक भाग भरते हैं। AG62 डमी मॉड्यूल दूसरे चरण के मॉड्यूल के ऑर्डर और स्थापित होने तक आरक्षित विस्तार स्लॉट की सुरक्षा करते हैं।

रिमोट I/O रैक सुरक्षा:एक रिमोट I/O रैक एक ग्राइंडिंग मशीन के पास स्थित होता है। यहां तक ​​कि पूरी तरह से कॉन्फ़िगर किए गए I/O रैक में भी कभी-कभी अप्रयुक्त स्लॉट होते हैं। AG62 मॉड्यूल इन स्लॉट्स को पीसने वाली धूल जमा होने से बचाते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या AG62 डमी मॉड्यूल MELSEC-Q या MELSEC-iQ-R बेस इकाइयों पर काम करेगा?

नहीं, AG62 को MELSEC-A श्रृंखला, विशेष रूप से QA65B और QA68B एक्सटेंशन बेस इकाइयों के लिए डिज़ाइन किया गया है। MELSEC-Q और MELSEC-iQ-R आधार इकाइयाँ विभिन्न मॉड्यूल फॉर्म फैक्टर, स्लॉट स्पेसिंग और कनेक्टर कॉन्फ़िगरेशन का उपयोग करती हैं। उन प्लेटफार्मों के लिए डमी मॉड्यूल में क्यू और आईक्यू-आर श्रृंखला के लिए विशिष्ट अलग-अलग भाग संख्याएं होती हैं।

Q2: क्या AG62 स्थापित करने से सिस्टम का I/O एड्रेसिंग या प्रोग्राम प्रभावित होता है?

नहीं, AG62 में कोई इलेक्ट्रॉनिक्स नहीं है, कोई बैकप्लेन करंट नहीं खींचता है, और कोई बस सिग्नल उत्पन्न नहीं करता है। पीएलसी प्रोग्राम और I/O एड्रेस कॉन्फ़िगरेशन डमी मॉड्यूल की उपस्थिति या अनुपस्थिति से अप्रभावित हैं। डमी मॉड्यूल पूरी तरह से एक यांत्रिक स्लॉट भराव है जिसमें कोई विद्युत कार्य नहीं है।

Q3: एक QA65B या QA68B बेस यूनिट में कितने AG62 मॉड्यूल स्थापित किए जा सकते हैं?

एक आधार में AG62 मॉड्यूल की अधिकतम संख्या उस आधार में स्लॉट की कुल संख्या के बराबर है, जिसमें स्थापित सक्रिय I/O या फ़ंक्शन मॉड्यूल की संख्या घटा दी गई है। शेष सभी खाली स्लॉटों को AG62 डमी मॉड्यूल से सुसज्जित किया जाना चाहिए। डमी मॉड्यूल की संख्या पर कोई विद्युत सीमा नहीं है - वे बैकप्लेन बस लोडिंग में योगदान किए बिना स्लॉट पर कब्जा कर लेते हैं।

Q4: क्या AG62 का उपयोग एक्सटेंशन बेस के बजाय मुख्य CPU बेस यूनिट पर किया जा सकता है?

AG62 को एक एक्सटेंशन बेस यूनिट डमी मॉड्यूल के रूप में निर्दिष्ट किया गया है। फिटिंग से पहले विशिष्ट मुख्य आधार इकाई मॉडल के साथ संगतता की पुष्टि करें - मुख्य आधार इकाइयाँ और विस्तार आधार स्लॉट कनेक्टर प्रकार या माउंटिंग आयामों में भिन्न हो सकते हैं। उस इकाई के लिए सही डमी मॉड्यूल की पहचान करने के लिए विशिष्ट मुख्य आधार इकाई के लिए स्पेयर पार्ट्स या सहायक सूची का उपयोग करें।

Q5: AG62 M4 फिक्सिंग स्क्रू को निर्दिष्ट टॉर्क तक कसने के लिए सही उपकरण क्या है?

एक मानक #2 फिलिप्स या JIS नंबर 2 क्रॉस-पॉइंट स्क्रूड्राइवर आमतौर पर MELSEC-A मॉड्यूल पर उपयोग किए जाने वाले M4 पैन-हेड स्क्रू में फिट बैठता है। दोहराने योग्य टॉर्क अनुप्रयोग के लिए, 100 एन-सेमी (78-118 एन-सेमी रेंज का मध्य बिंदु) पर सेट टॉर्क स्क्रूड्राइवर का उपयोग करें। एम4 फास्टनरों के लिए उपयुक्त एक मैनुअल टॉर्क स्क्रूड्राइवर सही उपकरण है - टॉर्क नियंत्रण के बिना इलेक्ट्रिक स्क्रूड्राइवर का उपयोग नहीं किया जाना चाहिए, क्योंकि वे आसानी से अधिक कस सकते हैं।
