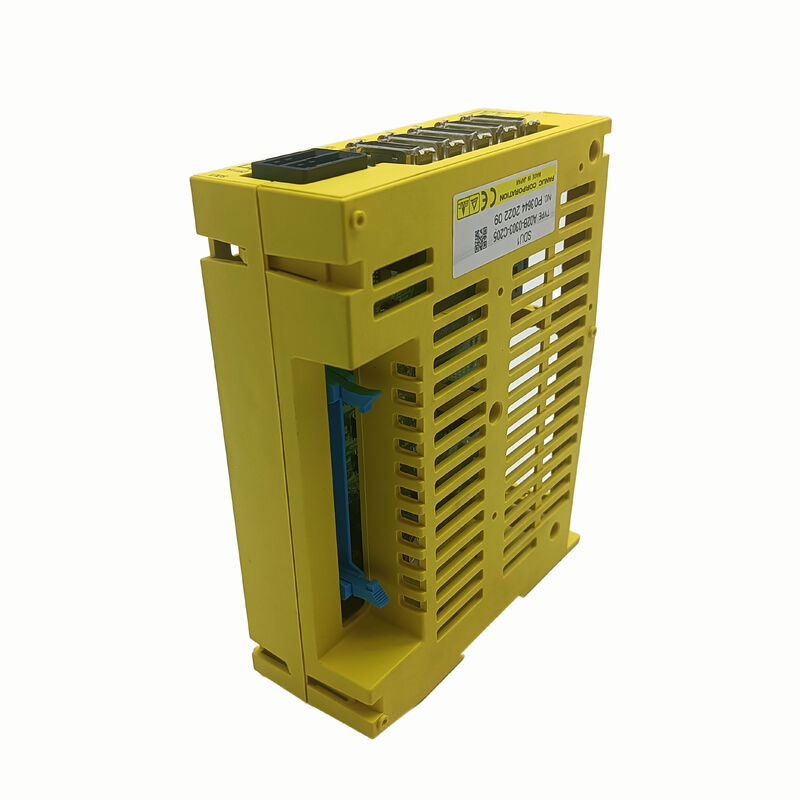

ओरिजिनल 24V ऑटोमेशन फैनुक पावर सप्लाई मॉड्यूल A02B-0303-C205

FANUC A02B-0303-C205∙ SDU1 बेसिक 4-अक्ष पृथक डिटेक्टर इंटरफेस

FANUC आर्किटेक्चर में SDU1 क्या करता है

A02B-0303-C205 एसडीयू1 बेसिक है जो एक अलग डिटेक्टर इंटरफेस इकाई है जो बाहरी स्थिति डिटेक्टरों (रैखिक तराजू,रोटरी एन्कोडर मशीन की संरचना पर माउंट किया जाता है बजाय servo मोटर शाफ्ट) FANUC सीएनसी के माध्यम से FSSB फाइबर ऑप्टिक सीरियल बस के लिएपूर्ण बंद-लूप स्थिति नियंत्रण के साथ सीएनसी मशीन टूल्स पर, डिटेक्टर मशीन टेबल या बॉल स्क्रू नट पर माउंट किया जाता है, जो सर्वो मोटर के एन्कोडर से स्वतंत्र रूप से वास्तविक अक्ष स्थिति को वापस खिलाता है।यह यांत्रिक कार्य बिंदु पर स्थिति लूप बंद हो जाता है, मोटर्स और टेबल के बीच गेंद स्क्रू पिच विचलन, थर्मल विस्तार और यांत्रिक अनुपालन से त्रुटि को समाप्त करना।

A02B-0303-C205 चार अलग-अलग डिटेक्टरों से सिग्नल प्राप्त करता है और FSSB पर सीएनसी को स्थिति डेटा संचारित करता है। वही ऑप्टिकल बस जिसका उपयोग FANUC के FSSB सर्वो एम्पलीफायर करते हैं।एसडीयू1 एम्पलीफायरों के साथ एफएसएसबी श्रृंखला में जुड़ता है, और सीएनसी इस एकल उच्च गति ऑप्टिकल नेटवर्क के माध्यम से सभी स्थिति प्रतिक्रिया का प्रबंधन करता है।

प्रमुख विनिर्देश

एक मॉड्यूल में 4-अक्ष क्षमता

एसडीयू1 बेसिक एक ही मॉड्यूल से चार डिटेक्टर चैनलों को संभालता है, चार अलग-अलग डिटेक्टर कनेक्शन एक साथ सीएनसी को स्थिति डेटा वापस करते हैं।एक मशीनिंग केंद्र के लिए सभी चार प्राथमिक रैखिक अक्षों पर अलग पैमाने पर प्रतिक्रिया के साथ (X, Y, Z, B), एक एकल A02B-0303-C205 पूर्ण बंद-लूप स्थिति प्रणाली को कवर करता है। चार से अधिक अलग-अलग डिटेक्टर अक्षों की आवश्यकता वाली मशीनों के लिए, अतिरिक्त SDU1 इकाइयों को FSSB नेटवर्क में चेन करें।

चयन ️ सटीक भाग संख्या आवश्यक है

A02B-0303 श्रृंखला विभिन्न एसडीयू वेरिएंट को कवर करती है। स्थापित मॉड्यूल के लेबल से विशेष रूप से A02B-0303-C205 की पुष्टि करेंया कार्यात्मक भूमिकासीएनसी के एफएसएसबी विन्यास और अक्ष पैरामीटर सेट विशिष्ट एसडीयू संस्करण के आसपास बनाए गए हैं; एक अलग प्रत्यय के प्रतिस्थापन से संचार या अक्ष विन्यास त्रुटियों का जोखिम होता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: एसडीयू1 क्या करता है जो कि सर्वो मोटर एन्कोडर नहीं करता है?

सर्वो मोटर एन्कोडर मोटर शाफ्ट से स्थिति प्रतिक्रिया प्रदान करता है जो अर्ध-बंद-लूप नियंत्रण के लिए पर्याप्त है।अलग डिटेक्टर मशीन टेबल या गेंद शिकंजा नट पर वास्तविक अक्ष स्थिति वापस खिलाता है, यांत्रिक कार्य बिंदु पर लूप को बंद कर देता है। यह गेंद स्क्रू पिच विचलन, थर्मल विस्तार और यांत्रिक अनुपालन से स्थिति त्रुटि को समाप्त करता है।A02B-0303-C205 एफएसएसबी इंटरफ़ेस इकाई है कि सीएनसी के लिए इन अलग डिटेक्टरों को जोड़ता है.

Q2: कौन सी FANUC सीएनसी पीढ़ियां संगत हैं?

एसडीयू1 बेसिक एफएसएसबी फाइबर ऑप्टिक इंटरफेस का उपयोग करता है, जिससे यह एफएसएसबी का समर्थन करने वाले एफएएनयूसी आई-सीरीज नियंत्रणों के साथ संगत हो जाता हैः सीरीज 30i, 31i, 32i, 16i, 18i, और 160-MC।यह पूर्ववर्ती सीएनसी पीढ़ियों के साथ संगत नहीं है जो गैर-एफएसएसबी सर्वो संचार वास्तुकला का उपयोग करते हैं.

Q3: एक FANUC सीएनसी प्रणाली पर कितने एसडीयू1 इकाइयां कनेक्ट हो सकती हैं?

कई एसडीयू1 इकाइयां एफएसएसबी नेटवर्क में सर्वो एम्पलीफायर के साथ चेन कर सकती हैं। एक ए02बी-0303-सी205 चार डिटेक्टर चैनल प्रदान करता है। चार से अधिक अलग डिटेक्टर अक्षों के लिए,अतिरिक्त एसडीयू1 मॉड्यूल प्रणाली का विस्तार करते हैंसीएनसी के एफएसएसबी अक्ष पैरामीटर सेट को पूरी चेन टोपोलॉजी को प्रतिबिंबित करना चाहिए।

प्रश्न 4: क्या A02B-0303-C205 को बदलने के लिए सीएनसी पैरामीटर में बदलाव की आवश्यकता है?

एक ही FSSB चेन स्थिति में एक समान के लिए समान प्रतिस्थापन के लिए, मौजूदा CNC FSSB टोपोलॉजी पैरामीटर प्रतिस्थापन को बिना परिवर्तन के कवर करते हैं।यदि चेन टोपोलॉजी को संशोधित किया गया है या प्रतिस्थापन इकाई में एक अलग अक्ष विन्यास है, सीएनसी के एफएसएसबी अक्ष असाइनमेंट और डिटेक्टर इंटरफेस मापदंडों को पुनः चालू करने से पहले समीक्षा की जानी चाहिए।

Q5: A02B-0303-C205 का स्रोत कहाँ से है?

FANUC i-सीरीज के बाद के बाजार के माध्यम से ¥ FANUC सीएनसी पार्ट्स डीलरों और मरम्मत विशेषज्ञों। एक्सचेंज और परीक्षण अधिशेष उपलब्धता। विशेष रूप से A02B-0303-C205 की पुष्टि करें।उत्पादन-महत्वपूर्ण मशीनों के लिए अलग-अलग डिटेक्टर बंद-लूप नियंत्रण के साथ, सत्यापित स्पेयर रखने से वसूली का समय कम हो जाता है ️ SDU1 की विफलता से सभी चार जुड़े अक्षों पर अलग-अलग डिटेक्टर प्रतिक्रिया एक साथ अक्षम हो जाती है।
