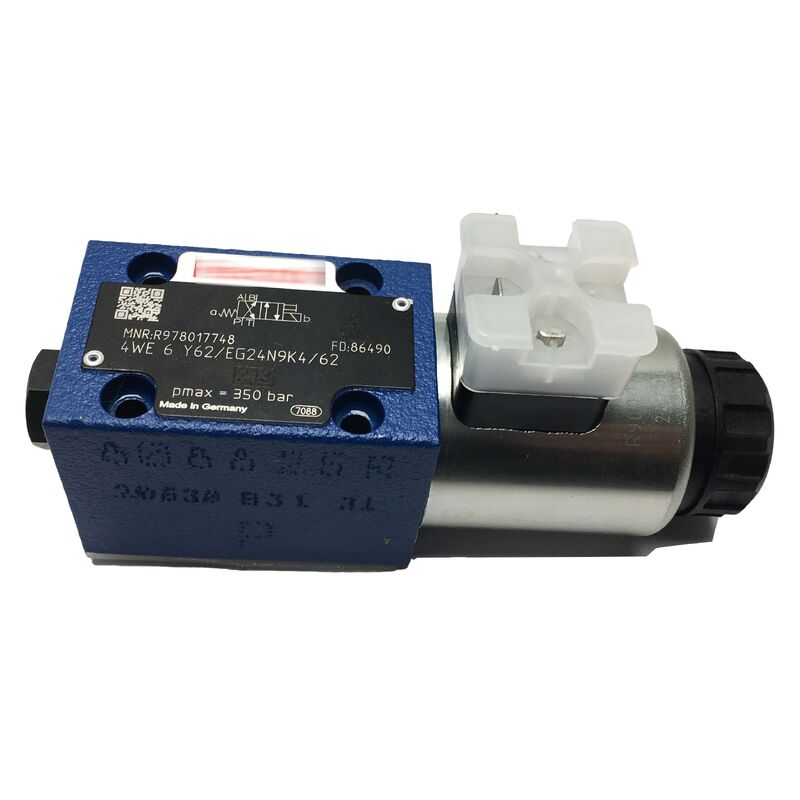

R978017748 रेक्सरोथ हाइड्रोलिक डायरेक्शनल वाल्व 4WE6Y62/EG24N9K4/62 वास्तविक नया
उत्पाद अवलोकन
रेक्सरोथ R978017748WE6 श्रृंखला में एक प्रत्यक्ष-संचालित दिशात्मक स्पूल वाल्व है - औद्योगिक अनुप्रयोगों के लिए रेक्सरोथ का हाइड्रोलिक दिशात्मक नियंत्रण वाल्व का सबसे व्यापक रूप से तैनात परिवार। एकल 24V DC सोलनॉइड और स्प्रिंग रिटर्न के साथ NG6 (D03) आकार पर, 4WE6Y6X/EG24N9K4/62 को प्रतीक Y स्पूल ज्यामिति के साथ 4/2-वे स्विचिंग के लिए कॉन्फ़िगर किया गया है।
यह औद्योगिक हाइड्रोलिक पावर इकाइयों, मशीन टूल्स, प्रेस सिस्टम और उत्पादन मशीनरी में हाइड्रोलिक तेल प्रवाह दिशा और सर्किट स्विचिंग को नियंत्रित करता है, जहां पीएलसी आउटपुट कार्ड से 24V डीसी सिग्नल को सीधे हाइड्रोलिक सिलेंडर या मोटर आंदोलन में अनुवाद करने की आवश्यकता होती है।
R978017748 विशेष रूप से 4/2-वे (Y-प्रतीक) फ़ंक्शन प्रदान करता है, जहां डी-एनर्जेटिक स्थिति P को B और A से T से जोड़ती है, और ऊर्जावान स्थिति इसे P से A और B से T में उलट देती है। इस कॉन्फ़िगरेशन का व्यापक रूप से उपयोग किया जाता है जहां एक सिलेंडर को विद्युत शक्ति के नुकसान पर एक अंतिम स्थिति में डिफ़ॉल्ट होना चाहिए, आदेश दिए जाने पर विपरीत स्थिति में सकारात्मक सक्रियता के साथ।
60 एलपीएम रेटेड प्रवाह और 350 बार अधिकतम दबाव पर, वाल्व मानक औद्योगिक हाइड्रोलिक सर्किट की पूरी कार्य सीमा को पूरा करता है। छुपा हुआ मैनुअल ओवरराइड ऑपरेटरों को सोलनॉइड वोल्टेज लागू किए बिना कमीशनिंग, गलती निदान या मशीन सेटअप के दौरान वाल्व स्पूल को मैन्युअल रूप से स्थानांतरित करने की अनुमति देता है।
मुख्य विशिष्टताएँ
| पैरामीटर |
कीमत |
| वाल्व कोड |
4WE6Y6X/EG24N9K4/62 |
| समारोह |
4/2-रास्ता, वसंत वापसी |
| नाम मात्र का आकार |
एनजी6 (डी03) |
| सोलेनॉइड वोल्टेज |
24V डीसी |
| सोलेनॉइड पावर |
30W |
| अधिकतम प्रवाह |
60 एलपीएम |
| अधिकतम दबाव |
350 बार (5,076 पीएसआई) |
| मैनुअल ओवरराइड |
छिपा हुआ |
| योजक |
3-पोल (EN 175301-803) |
| बढ़ते मानक |
आईएसओ 4401-03 / डीआईएन 24340-ए6 / सीईटीओपी आर35एच-03 / एनएफपीए-डी03 |
| आवास |
कच्चा लोहा |
| मुहरें |
एनबीआर |
| परिचालन तापमान |
−15 से +80°C |
| वज़न |
1.44 किग्रा |
स्पूल प्रतीक Y - सर्किट फ़ंक्शन
रेक्सरोथ के WE6 नामकरण सम्मेलन में, "WE6" के बाद का अक्षर स्पूल के हाइड्रोलिक प्रतीक का वर्णन करता है - सक्रिय और डी-एनर्जेटिक दोनों स्थितियों में पथ विन्यास। प्रतीक Y एक विशिष्ट व्यवस्था को निर्दिष्ट करता है जो एकल-अभिनय सर्किट और रिटर्न-मोशन अनुप्रयोगों में आम है:
- डी-एनर्जेटिक अवस्था (स्प्रिंग रिटर्न, सोलनॉइड बंद):पी → बी, ए → टी - आपूर्ति (पी) से हाइड्रोलिक दबाव बी-पोर्ट आउटपुट की ओर निर्देशित होता है, जबकि ए-पोर्ट वापस टैंक (टी) की ओर जाता है।
- ऊर्जावान अवस्था (सोलेनॉइड चालू):पी → ए, बी → टी - सोलनॉइड पर 24 वी डीसी लगाने से प्रवाह पथ उलट जाता है: पी ए को फ़ीड करता है, बी टी को प्रवाहित करता है।
यह वाई स्पूल कॉन्फ़िगरेशन व्यापक रूप से निर्दिष्ट किया गया है जहां असफल-सुरक्षित स्थिति की आवश्यकताएं स्प्रिंग-रिटर्न दिशा के साथ संरेखित होती हैं - उदाहरण के लिए, मशीन टूल्स में बिजली हानि पर टूल अनक्लैम्पिंग, या प्रेस और फॉर्मिंग मशीनरी में सुरक्षित स्थिति के रूप में एक्चुएटर रिट्रैक्शन।
D03 (NG6) माउंटिंग इंटरफ़ेस
एनजी6/डी03 माउंटिंग इंटरफ़ेस औद्योगिक हाइड्रोलिक्स में आकार 6 दिशात्मक वाल्वों के लिए सबसे व्यापक रूप से मानकीकृत सबप्लेट माउंटिंग पैटर्न है। समान बोल्ट पैटर्न, पोर्ट लेआउट और लोकेटिंग पिन स्थिति चार अलग-अलग मानकों के अंतर्गत दिखाई देती है: ISO 4401-03, DIN 24340-A6, CETOP R35H-03, और NFPA-D03।
वाल्व ऑर्डरिंग कोड पर /62 प्रत्यय निर्दिष्ट करता है कि वाल्व बॉडी में आईएसओ 4401 स्थिति में लोकेटिंग पिन छेद है। मौजूदा मैनिफोल्ड के लिए प्रतिस्थापन वाल्व निर्दिष्ट करते समय यह अंतर मायने रखता है। जांचें कि स्थापित सबप्लेट में लोकेटिंग पिन मौजूद है या नहीं; यदि ऐसा होता है, तो /62 या समकक्ष प्रत्यय आवश्यक है।
वेट-पिन सोलेनॉइड निर्माण
WE6 श्रृंखला वेट-पिन (तेल-डूबे हुए) सोलनॉइड निर्माण का उपयोग करती है। सोलनॉइड पुश रॉड स्नेहन और शीतलन के लिए हाइड्रोलिक तरल पदार्थ का उपयोग करते हुए, वाल्व बॉडी के हाइड्रोलिक तेल वातावरण में फैली हुई है। यह अलग ओ-रिंग सील को समाप्त कर देता है जो ड्राई-पिन डिज़ाइन के लिए आवश्यक होगी, जिससे संभावित रिसाव बिंदु कम हो जाएंगे।
सोलनॉइड कॉइल असेंबली सबप्लेट से वाल्व को डिस्कनेक्ट किए बिना और सर्किट से हाइड्रोलिक दबाव जारी किए बिना हटाने योग्य है। कॉइल रिटेनिंग नट को छोड़ने के बाद कॉइल स्लीव सोलनॉइड बॉडी से बाहर निकल जाती है, जिससे कॉइल को इन-सीटू प्रतिस्थापन की अनुमति मिलती है - सीमित मैनिफोल्ड स्थितियों में एक महत्वपूर्ण रखरखाव लाभ।
अक्सर पूछे जाने वाले प्रश्नों
Q1: वाल्व का प्रत्यय /62 है। इसका क्या महत्व है, और क्या यह सबप्लेट अनुकूलता को प्रभावित करता है?
/62 प्रत्यय वाल्व-टू-सबप्लेट इंटरफ़ेस के लिए एक विशिष्ट लोकेटिंग पिन होल कॉन्फ़िगरेशन को निर्दिष्ट करता है, जो लोकेटिंग पिन के साथ आईएसओ 4401 मानक के अनुरूप है। यदि आपकी सबप्लेट में एक लोकेटिंग पिन स्थापित है, तो आपको मिलान वाले लोकेटिंग होल प्रत्यय के साथ एक वाल्व का उपयोग करना चाहिए। लोकेटिंग पिन कॉन्फ़िगरेशन के बेमेल होने से वाल्व को सबप्लेट चेहरे पर सही ढंग से बैठने से रोका जा सकेगा, जिससे सील क्षति और बाहरी रिसाव हो सकता है।
Q2: इस वाल्व में एक छुपा हुआ मैनुअल ओवरराइड है। इसे कैसे संचालित किया जाता है?
छुपा हुआ मैनुअल ओवरराइड वाल्व बॉडी के सोलनॉइड सिरे पर एक धँसा हुआ पुश-पिन एक्चुएटर है, जिसे एक छोटे उपकरण (आमतौर पर 3 मिमी हेक्स कुंजी या समर्पित ओवरराइड टूल) का उपयोग करके पहुँचा जा सकता है। पिन को मैन्युअल रूप से अंदर की ओर दबाने से स्पूल शिफ्ट हो जाता है, जिससे कॉइल पर विद्युत शक्ति लागू किए बिना सोलनॉइड की सक्रियता की नकल हो जाती है। छुपा हुआ डिज़ाइन सामान्य ऑपरेशन के दौरान अनजाने मैन्युअल सक्रियण को रोकता है।
Q3: अधिकतम प्रवाह 60 एलपीएम के रूप में सूचीबद्ध है। क्या वाल्व बिना किसी क्षति के उच्च क्षणिक प्रवाह को संभाल सकता है?
60 एलपीएम रेटिंग अधिकतम निरंतर परिचालन प्रवाह है, पूर्ण क्षति सीमा नहीं। 60 एलपीएम से ऊपर के संक्षिप्त क्षणिक प्रवाह को आम तौर पर बिना किसी क्षति के सहन किया जाता है। हालाँकि, इस रेटिंग से काफी ऊपर निरंतर प्रवाह स्पूल पर हाइड्रोलिक बलों को बढ़ाता है, जिससे दबाव में गिरावट, ऊंचा तापमान और त्वरित आंतरिक टूट-फूट होती है। 60 एलपीएम से ऊपर नियमित रूप से संचालित होने वाले सर्किट के लिए, एक बड़ा वाल्व आकार निर्दिष्ट किया जाना चाहिए।
Q4: इस वाल्व के एनबीआर सील के साथ कौन से हाइड्रोलिक तरल पदार्थ संगत हैं?
एनबीआर (नाइट्राइल ब्यूटाडीन रबर) सील मानक खनिज-आधारित हाइड्रोलिक तेलों (आईएसओ वीजी 46 और आईएसओ वीजी 68 सबसे आम हैं) के साथ संगत हैं। एनबीआर सील फॉस्फेट एस्टर (आग प्रतिरोधी) तरल पदार्थ, पॉलीओल एस्टर तरल पदार्थ, या पानी-ग्लाइकोल मिश्रण के साथ संगत नहीं हैं। आग प्रतिरोधी तरल पदार्थ का उपयोग करने वाले सिस्टम के लिए, रेक्सरोथ एफकेएम (विटॉन) सील विनिर्देशों के साथ WE6 वेरिएंट प्रदान करता है।
Q5: सोलनॉइड को 30W और 24V DC पर रेट किया गया है। कॉइल को वोल्टेज स्पाइक्स से क्या सुरक्षा मिलती है?
/EG24N9K4 कॉइल विनिर्देश 24V डीसी आपूर्ति के लिए एक एकीकृत सप्रेसर डायोड ("K4" तत्व) के साथ डिज़ाइन किए गए कॉइल को इंगित करता है। जब पीएलसी आउटपुट सोलनॉइड को बंद कर देता है, तो ढहने वाला चुंबकीय क्षेत्र एक बैक-ईएमएफ वोल्टेज स्पाइक उत्पन्न करता है। एकीकृत सप्रेसर डायोड पीएलसी आउटपुट ट्रांजिस्टर और आसपास के इलेक्ट्रॉनिक्स की सुरक्षा करते हुए इस स्पाइक को एक सुरक्षित स्तर पर जकड़ देता है।
