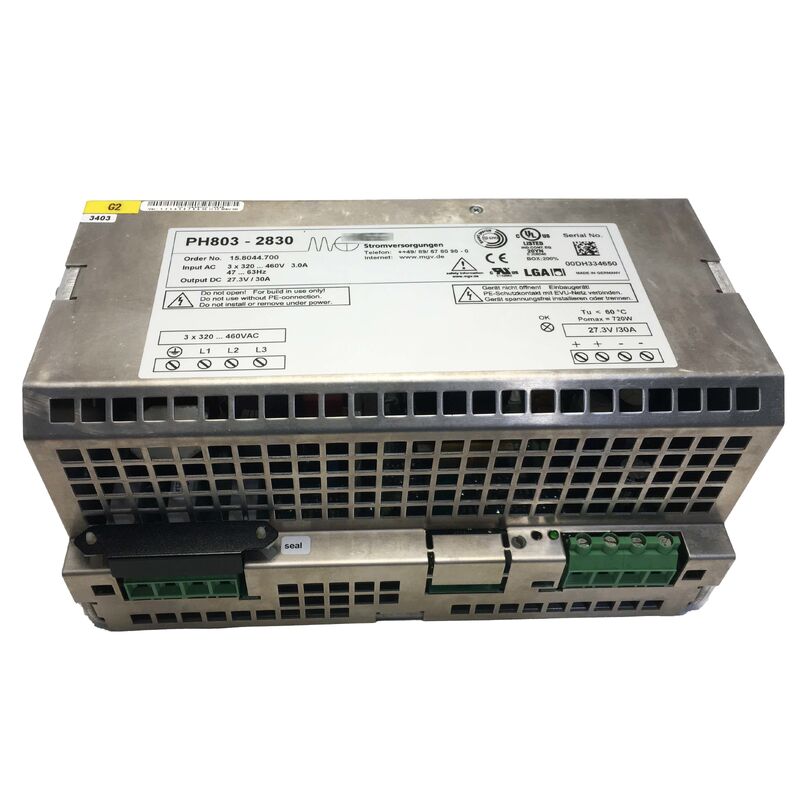

PH803-2830 MGV-KUKA आईडी 00-110-699 पावर सप्लाई नई बॉक्स में
  • PH803-2830 MGV-KUKA आईडी 00-110-699 पावर सप्लाई नई बॉक्स में
  • PH803-2830 MGV-KUKA आईडी 00-110-699 पावर सप्लाई नई बॉक्स में
  • PH803-2830 MGV-KUKA आईडी 00-110-699 पावर सप्लाई नई बॉक्स में
  • PH803-2830 MGV-KUKA आईडी 00-110-699 पावर सप्लाई नई बॉक्स में
  • PH803-2830 MGV-KUKA आईडी 00-110-699 पावर सप्लाई नई बॉक्स में

PH803-2830 MGV-KUKA आईडी 00-110-699 पावर सप्लाई नई बॉक्स में

उत्पत्ति के प्लेस जर्मनी
ब्रांड नाम MGV Kuka
प्रमाणन CE RoHS
मॉडल संख्या PH803-2830
उत्पाद विवरण
ब्रांड:
अनुभवी
नमूना:
PH803-2830
उत्पादन:
27.3 वीडीसी, 30 ए
इनपुट:
3 × 320-460 वीएसी, 3 ए, 47-63 हर्ट्ज
उत्पाद का प्रकार:
कम वोल्टेज बिजली की आपूर्ति
उत्पाद श्रेणी:
डीसी विद्युत आपूर्ति मॉड्यूल
आवेदन:
KUKA रोबोट पावर सप्लाई
वैकल्पिक संख्या:
15.8044.700
गारंटी:
एक वर्ष
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
1
मूल्य
USD 800-900 / piece
पैकेजिंग विवरण
मूल पैकेजिंग
प्रसव के समय
2 दिन
भुगतान शर्तें
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता
प्रति दिन 100 पीसी
उत्पाद वर्णन
PH803-2830 MGV-KUKA आईडी 00-110-699 पावर सप्लाई नई बॉक्स में
KUKA 00-110-699। MGV PH803-2830 कम वोल्टेज डीसी बिजली की आपूर्ति
3-चरण 320-460VAC इनपुट, 27.3VDC / 30A आउटपुट, KRC2 और KRCed05 रोबोट नियंत्रकों के लिए, 1.8kg
अवलोकन
दKUKA 00-110-699is the MGV PH803-2830 low-voltage DC power supply — the unit inside every KUKA KRC2 robot controller responsible for powering all of the controller's internal electronics from the three-phase AC mains supply.
केआरसी2 के पावर आर्किटेक्चर में, उच्च वोल्टेज ड्राइव अनुभाग एक अलग उच्च वोल्टेज बस से अपनी शक्ति प्राप्त करता है, जबकि नियंत्रक के तर्क बोर्ड, सुरक्षा सर्किट, लटकन इंटरफ़ेस,आई/ओ मॉड्यूल, और नियंत्रण इलेक्ट्रॉनिक्स सभी MGV PH803-2830 द्वारा प्रदान किए गए एक विनियमित 27.3V डीसी रेल से संचालित होते हैं।
केआरसी2 नियंत्रक 1990 के दशक के अंत से लेकर 2000 के दशक के मध्य तक कुका का प्रमुख रोबोट नियंत्रक था, जो अभी भी ऑटोमोटिव कारखानों में काम करने वाले सैकड़ों हजारों औद्योगिक रोबोटों को लैस करता है,वेल्डिंग लाइनें, असेंबली सेल, और दुनिया भर में मशीन-टेंडिंग अनुप्रयोग।
विद्युत आपूर्ति में इलेक्ट्रोलाइटिक कैपेसिटर पहले घटकों में से हैं जो समय और गर्मी चक्र के साथ बिगड़ते हैं।एक विफल या विफल MGV PH803-2830 KRC2 नियंत्रक डाउनटाइम के सबसे आम कारणों में से एक है, आमतौर पर लोड के तहत धीरे-धीरे वोल्टेज गिरावट, समय उल्लंघन, और अंतराल में बूट विफलता से पहले अंतराल में दोष के रूप में प्रकट होता है।
प्रमुख विनिर्देश
पैरामीटर मूल्य
इनपुट तीन चरण 320-460VAC, अधिकतम 3.0A
इनपुट आवृत्ति 47-63Hz
आउटपुट 27.3 वीडीसी, अधिकतम 30 ए
आउटपुट शक्ति ~820W
संगत नियंत्रक KUKA KRC2, KRCed05
वजन 1.8 किलो
आयाम 254*152*127 मिमी
उत्पत्ति जर्मनी
केआरसी2 पावर आर्किटेक्चर
केआरसी2 कैबिनेट में दो अलग-अलग शक्ति क्षेत्र होते हैंः
  • उच्च वोल्टेज क्षेत्रःकई सौ वोल्ट डीसी पर डीसी लिंक बस, रोबोट अक्षों के लिए सर्वो एम्पलीफायरों को खिलाती है
  • निम्न वोल्टेज क्षेत्रः27एमजीवी पीएच803-2830 से.3 वी डीसी, मुख्य कंप्यूटर, सुरक्षा सर्किट, पेंडेंट इंटरफ़ेस और आई/ओ मॉड्यूल सहित सभी नियंत्रण इलेक्ट्रॉनिक्स को संचालित करता है
जब एमजीवी आपूर्ति आउटपुट ढल जाता है या विफल हो जाता है, तो प्रत्येक निम्न वोल्टेज सर्किट एक साथ प्रभावित होता है, जो बताता है कि विफल बिजली आपूर्ति कई स्पष्ट रूप से असंबंधित दोष संदेश उत्पन्न क्यों कर सकती है।
KRCed05 संगतता
KRCed05 KRC2 का KUKA का शैक्षिक संस्करण है, जो एक ही बुनियादी हार्डवेयर और सॉफ्टवेयर आर्किटेक्चर साझा करता है।MGV PH803-2830 (KUKA 00-110-699) दोनों नियंत्रक संस्करणों में एक प्रत्यक्ष प्रतिस्थापन है, जो उत्पादन के स्तर के रखरखाव इंजीनियरों और शैक्षिक संस्थान के तकनीकी कर्मचारियों दोनों की सेवा करता है।
अक्सर पूछे जाने वाले प्रश्न
मैं कैसे पुष्टि करूं कि क्या मेरे केआरसी2 नियंत्रक में एमजीवी पीएच803-2830 विफल हो गया है?
केआरसी2 नियंत्रक के साथ लोड के तहत आपूर्ति के डीसी आउटपुट टर्मिनलों पर आउटपुट वोल्टेज को मापें। यदि मापा गया वोल्टेज 27 से काफी कम है तो निर्दिष्ट आउटपुट 27.3V डीसी है।3V (आमतौर पर 26V से कम) या लोड के तहत उतार-चढ़ावएक ऑसिलोस्कोप के साथ आउटपुट वोल्टेज लहर को भी मापें, क्योंकि अत्यधिक एसी लहर फिल्टर कैपेसिटर विफल होने का संकेत देती है।
क्या एमजीवी पीएच 803-2830 की जगह कोई 27 वी / 30 ए डीसी बिजली आपूर्ति ले सकती है?
PH803-2830 के भौतिक माउंटिंग, कनेक्टर प्रकार, और आउटपुट वोल्टेज ट्रिम KRC2 कैबिनेट के आंतरिक लेआउट से मेल खाते हैं। एक सामान्य आपूर्ति का उपयोग करने के लिए माउंटिंग ब्रैकेट बनाने की आवश्यकता होगी,अनुकूलन कनेक्टर, और सटीक 27.3V आउटपुट की जांच करना। उत्पादन वातावरण के लिए, प्रत्यक्ष प्रतिस्थापन का उपयोग improvised प्रतिस्थापन की तुलना में दृढ़ता से पसंद किया जाता है।
क्या यह आपूर्ति स्विच-मोड (SMPS) या ट्रांसफार्मर आधारित रैखिक आपूर्ति है?
एमजीवी पीएच 803-2830 एक स्विच-मोड पावर सप्लाई (एसएमपीएस) है। इसका 1.8 किलोग्राम वजन और 820W आउटपुट के लिए कॉम्पैक्ट आयाम स्विच-मोड टोपोलॉजी की पुष्टि करते हैं। एसएमपीएस डिजाइन उच्च दक्षता (85-92%) प्रदान करते हैं,कम ताप उत्पादन, और व्यापक 320-460VAC इनपुट रेंज में स्थिर आउटपुट वोल्टेज जो वैश्विक तीन-चरण आपूर्ति को समायोजित करता है।
MGV PH803-2830 का अपेक्षित सेवा जीवन क्या है?
सामान्य थर्मल प्रबंधन के साथ विशिष्ट KRC2 प्रतिष्ठानों में, MGV PH803-2830 इलेक्ट्रोलाइटिक कैपेसिटर उम्र बढ़ने से पहले 10-15 साल तक विश्वसनीय रूप से काम कर सकता है।गर्म वातावरण में नियंत्रक1990 के दशक के अंत और 2000 के दशक की शुरुआत के नियंत्रक अब अपेक्षित सेवा जीवन से परे हैं।
क्या एमजीवी पीएच803-2830 को बदलने के लिए किसी प्रकार के पुनर्गठन की आवश्यकता है?
नहीं. एमजीवी पीएच 803-2830 कोई सॉफ्टवेयर-समायोज्य मापदंडों के साथ एक हार्डवेयर बिजली की आपूर्ति है. भौतिक प्रतिस्थापन के बाद, केआरसी 2 नियंत्रक सामान्य रूप से चालू है. कोई केआरसी 2 सॉफ्टवेयर पुनर्गठन नहीं,पैरामीटर पुनः लोड, या शिक्षण बैकअप केवल बिजली की आपूर्ति के प्रतिस्थापन के कारण आवश्यक है।
PH803-2830 MGV-KUKA आईडी 00-110-699 पावर सप्लाई नई बॉक्स में 0
