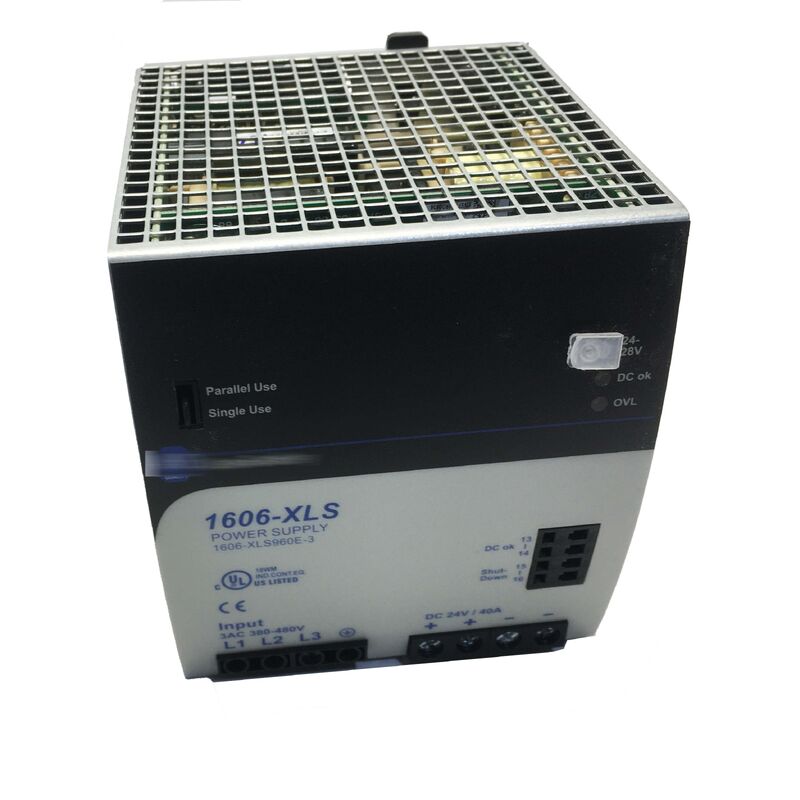

1606-XLS960E-3 एबी पावर सप्लाई मॉड्यूल 1606XLS960E3 नया फ़ैक्टरी सील किया हुआ
एलन-ब्रैडली 1606-XLS960E-3
960 डब्ल्यू थ्री-फेज परफॉरमेंस पावर सप्लाई, 24-28V डीसी आउटपुट
उत्पाद अवलोकन
यह 1606-XLS960E-3 एक थ्री-फेज स्विच्ड-मोड पावर सप्लाई है जिसे 960 डब्ल्यू तक 24-28V डीसी आउटपुट देने के लिए डिज़ाइन किया गया है। इसका नॉमिनल आउटपुट 24 VDC है जिसमें रेटेड आउटपुट करंट 40A है, और यह 380-480V एसी थ्री-फेज इनपुट।
व्यावहारिक औद्योगिक नियंत्रण प्रणालियों में, यह इसे एक एकल डीआईएन-रेल सप्लाई से सघन 24VDC लोड को पावर देने के लिए एक मजबूत उम्मीदवार बनाता है, बजाय इसके कि लोड को कई छोटी इकाइयों में विभाजित किया जाए। यह मॉडल 1606-XLS परफॉरमेंस परिवार में आता है, जिसमें उच्च दक्षता, पावर रिजर्व, रिमोट आउटपुट-वोल्टेज नियंत्रण, डीसी-ओके रिले संपर्क और समस्या निवारण के लिए आंतरिक डेटा लॉगिंग शामिल है।
यह -25°C से +60°C तक पूर्ण पावर ऑपरेशन का भी समर्थन करता है, जिससे यह कठोर कैबिनेट वातावरण के लिए उपयुक्त है जहाँ थर्मल हेडरूम मायने रखता है।
तकनीकी विशिष्टताएँ
| पैरामीटर |
मान |
| भाग संख्या |
1606-XLS960E-3 |
| ब्रांड |
एलन-ब्रैडली |
| उत्पाद प्रकार |
स्विच्ड मोड पावर सप्लाई |
| इनपुट प्रकार |
3 एसी 380-480V |
| आउटपुट वोल्टेज |
24-28V डीसी |
| नॉमिनल आउटपुट वोल्टेज |
24V डीसी |
| रेटेड आउटपुट करंट |
40A @ 24V डीसी |
| आउटपुट पावर |
960W |
| पावर रिजर्व |
50% |
| रिजर्व पावर |
60A @ 24V डीसी |
| दक्षता |
94.6% विशिष्ट |
| होल्ड-अप टाइम |
32 एमएस |
| डीसी ओके रिले संपर्क |
हाँ |
| रेल माउंटिंग |
हाँ |
| सुरक्षा रेटिंग |
आईपी20 |
| चौड़ाई × ऊंचाई × गहराई |
125 × 124 × 127 मिमी |
अनुप्रयोग
यह 1606-XLS960E-3 बड़े औद्योगिक कैबिनेट में 24VDC नियंत्रण पावर वितरण के लिए आदर्श है, खासकर जहाँ कई पीएलसी रैक, आई/ओ द्वीप, रिले, सेंसर, संचार उपकरण और सुरक्षा घटकों को एक केंद्रीकृत सप्लाई से पावर देने की आवश्यकता होती है।
उपलब्ध 960W और 40A नॉमिनल आउटपुट के साथ, यह स्वचालित पैकेजिंग लाइनें, कन्वेयर सिस्टम, प्रोसेस स्किड, सामग्री हैंडलिंग सिस्टम और बड़े मशीन नियंत्रण पैनल जैसे अनुप्रयोगों के लिए उपयुक्त है। यह उन प्रणालियों में भी एक व्यावहारिक विकल्प है जो पैरेलल करंट शेयरिंग, पावर रिजर्व और डायग्नोस्टिक फीचर्स।
रेट्रोफिट कार्य में, यह कई छोटी 24V सप्लाई को एक उच्च-क्षमता वाली इकाई से बदलकर कैबिनेट की जटिलता को कम कर सकता है, बशर्ते कुल लोड, वायरिंग और थर्मल स्थितियों की सावधानीपूर्वक जांच की जाए।
प्रतिस्थापन गाइड
जब किसी मौजूदा 24V पावर सप्लाई को 1606-XLS960E-3 से बदला जाए, तो सबसे पहले इनपुट स्रोत की जांच करें, क्योंकि यह मॉडल सिंगल-फेज इनपुट के बजाय की पुष्टि करें। यह मॉडल के लिए बनाया गया है।
फिर कुल 24V लोड करंट की पुष्टि करें, जिसमें स्टार्टअप पीक भी शामिल हैं, क्योंकि सप्लाई 40A नॉमिनल पर रेटेड है जिसमें अल्पकालिक ओवरलोड समर्थन के लिए अतिरिक्त रिजर्व पावर उपलब्ध है। पैनल स्पेस, वायरिंग एंट्री और परिवेश के तापमान की भी समीक्षा करें।
यह इकाई डीआईएन-रेल माउंट करने योग्य है, आईपी20 रेटेड है, और कैबिनेट इंस्टॉलेशन के लिए डिज़ाइन की गई है। प्रतिस्थापन के बाद, आउटपुट-वोल्टेज सेटिंग, डीसी-ओके व्यवहार और सामान्य ऑपरेटिंग लोड के तहत तापमान वृद्धि की पुष्टि करें। उच्च-घनत्व वाले कैबिनेट में, पुष्टि करें कि स्थापित लोड इकाई की प्रकाशित डेरेटिंग और ऑपरेटिंग-तापमान लिफाफे के भीतर रहता है।
अक्सर पूछे जाने वाले प्रश्न
Q1: 1606-XLS960E-3 की मुख्य भूमिका क्या है?
यह एक 960W थ्री-फेज औद्योगिक पावर सप्लाई है जो 380-480V एसी को नियंत्रित-सिस्टम लोड के लिए विनियमित 24-28V डीसी आउटपुट में परिवर्तित करता है।
Q2: यह कितना आउटपुट करंट प्रदान करता है?
इसका रेटेड आउटपुट 40A @ 24V डीसी है, और यह अल्पकालिक समर्थन के लिए 60A रिजर्व पावर @ 24V डीसी भी सूचीबद्ध करता है।
Q3: क्या यह डीआईएन रेल इंस्टॉलेशन के लिए उपयुक्त है?
हाँ। इकाई को डीआईएन रेल पावर सप्लाई के रूप में वर्णित किया गया है, और विशिष्टताओं में स्पष्ट रूप से इंगित किया गया है कि रेल माउंटिंग संभव है।
Q4: यह मॉडल बड़े नियंत्रण पैनलों के लिए क्यों उपयुक्त है?
960W आउटपुट, 40A करंट, उच्च दक्षता, पावर रिजर्व और डायग्नोस्टिक फीचर्स का संयोजन इसे बड़े 24VDC वितरण कार्यों के लिए उपयुक्त बनाता है जहाँ कई नियंत्रण घटक एक सप्लाई साझा करते हैं।
Q5: प्रतिस्थापन के रूप में उपयोग करने से पहले क्या जांचा जाना चाहिए?
इनपुट फेज और वोल्टेज, कुल 24VDC लोड, माउंटिंग स्पेस और कैबिनेट तापमान की पुष्टि करें। यह मॉडल थ्री-फेज 380-480V एसी
