| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | Siemens |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6ES7138-4CB10-0AB0 |

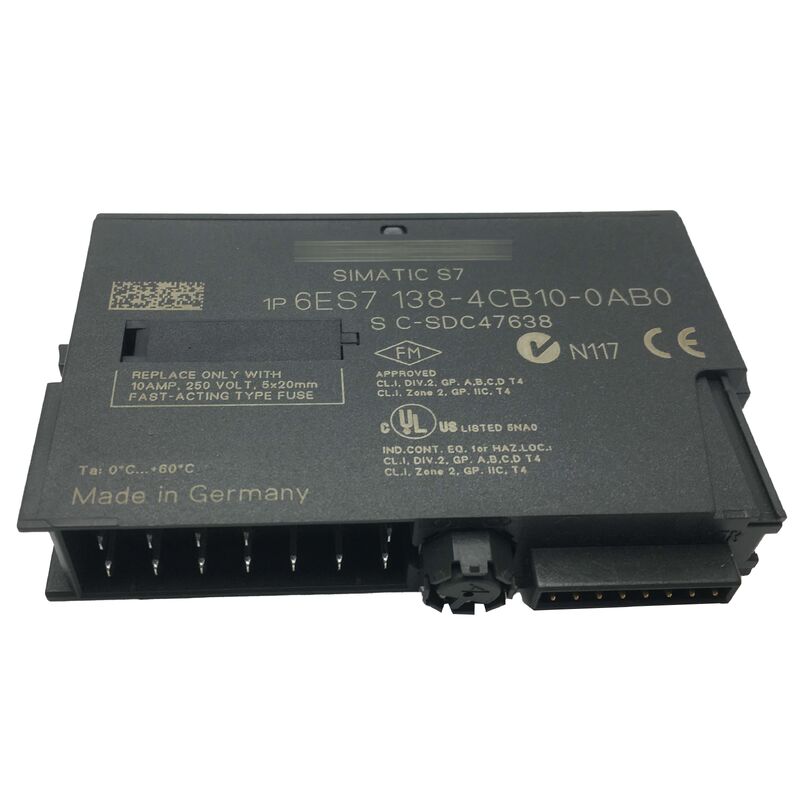

6ES7138-4CB10-0AB0 Siemens ET200S वितरित I/O प्रणालियों के लिए PM-E पावर मॉड्यूल है। एक ET200S स्टेशन में,PM-E मॉड्यूल डेटा प्रोसेसिंग घटक के बजाय विद्युत आधार के रूप में कार्य करता है.
यह अपने वोल्टेज समूह के इलेक्ट्रॉनिक मॉड्यूल को लोड वोल्टेज प्रदान करता है और निरंतर वोल्टेज निगरानी प्रदान करता है।सभी एक्ट्यूएटर आउटपुट और फील्ड उपकरणों को भेजे गए सिग्नल PM-E पर निर्भर करते हैं जो स्थिर प्रदान करते हैं, निगरानी शक्ति।
यह मॉड्यूल अपनी व्यापक वोल्टेज रेंज के साथ असाधारण बहुमुखी प्रतिभा प्रदान करता है, 24 से 48 वी तक डीसी लोड वोल्टेज और 24 वी से 120 वी तक 230 वी तक एसी लोड वोल्टेज को संभालता है।यह विभिन्न प्रणाली खंडों में कई पावर मॉड्यूल वेरिएंट की आवश्यकता को समाप्त करता है.
नोटःयह उत्पाद बंद कर दिया गया है। सीमेंस अब इसके प्रत्यक्ष प्रतिस्थापन के रूप में 6ES7138-4CB11-0AB0 का उत्पादन करता है। मौजूदा सिस्टम काम करते रहते हैं,लेकिन रखरखाव के लिए मूल मॉड्यूल की आपूर्ति की आवश्यकता होती है क्योंकि उत्तराधिकारी सभी विन्यासों में ड्रॉप-इन संगत नहीं हो सकता है.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | 6ES7138-4CB10-0AB0 |
| निर्माता | सीमेंस एजी |
| उत्पाद का प्रकार | पीएम-ई पावर मॉड्यूल |
| प्लेटफार्म | सिमैटिक डीपी ₹ ET200S |
| डीसी लोड वोल्टेज | 24 वी से 48 वी डीसी |
| एसी लोड वोल्टेज | 24 V से 48 VAC / 120 VAC / 230 VAC |
| अधिकतम भार वर्तमान | 10 ए तक (तापमान पर निर्भर) |
| बस विद्युत खपत | अधिकतम 9.5 एमए |
| शक्ति का अपव्यय | अधिकतम 5 W |
| अलगाव परीक्षण वोल्टेज | 1500 वी एसी |
| आयाम (L × W × D) | 15 × 81 × 52 मिमी |
| शॉर्ट सर्किट सुरक्षा | विनिमेय त्वरित फ्यूज |
| रिवर्स ध्रुवीयता संरक्षण | हाँ |
| निदान | हाँ ️ एलईडी संकेतक + प्रक्रिया छवि |
| बैकअप फ़ंक्शन | हाँ |
| उत्तराधिकारी | 6ES7138-4CB11-0AB0 |
| उत्पादन की स्थिति | बंद |
पीएम-ई लगातार अपने पूरे वोल्टेज समूह में आपूर्ति वोल्टेज की निगरानी करता है. जब वोल्टेज सीमा से नीचे गिर जाता है या गायब हो जाता है,मॉड्यूल तुरंत सीपीयू पोलिंग की प्रतीक्षा किए बिना हार्डवेयर स्तर पर गलती का पता लगाता है और रिपोर्ट करता है.
नैदानिक सूचना दो समवर्ती मार्गों से होकर गुजरती हैः
शॉर्ट-सर्किट सुरक्षा में एक विनिमेय फास्ट-ब्लो फ्यूज का उपयोग किया जाता है जो आउटपुट शॉर्ट-सर्किट के दौरान आउटपुट फील्ड वायरिंग और मॉड्यूल को सुरक्षित करने के लिए खुलता है।मॉड्यूल में गलत डीसी आपूर्ति वायरिंग से क्षति को रोकने के लिए रिवर्स ध्रुवीयता संरक्षण भी शामिल है.
ET200S स्टेशन में, PM-E मॉड्यूल एक वोल्टेज समूह की शुरुआत को परिभाषित करता है। इसके दाईं ओर स्थापित इलेक्ट्रॉनिक मॉड्यूल इसके लोड वोल्टेज को साझा करते हैं।
एक ही स्टेशन में कई PM-E मॉड्यूल स्वतंत्र वोल्टेज समूह बनाते हैं, जो एक ही PROFIBUS DP कनेक्शन और सीपीयू एड्रेसिंग साझा करते हुए विभिन्न वर्गों के लिए अलग-अलग आपूर्ति वोल्टेज की अनुमति देते हैं.
यह आर्किटेक्चर एक एकल ET200S हेड स्टेशन को विभिन्न वोल्टेज आवश्यकताओं के साथ फील्ड उपकरणों की सेवा करने में सक्षम बनाता है ¢ उदाहरण के लिए, एक वोल्टेज समूह में 230V एसी संपर्ककर्ता और दूसरे में 24V डीसी सोलेनोइड।
6ES7138-4CB10-0AB0 की कॉम्पैक्ट 15 मिमी टर्मिनल चौड़ाई माउंटिंग रेल पर संकीर्ण वोल्टेज समूह सीमाओं को बनाए रखती है।
लाल एलईडी वोल्टेज समूह में एक गलती इंगित करता है सामान्यतः आपूर्ति वोल्टेज का नुकसान, एक फ्यूज फूट गया, या निगरानी सीमा से नीचे गिरने वाला वोल्टेज।सबसे पहले पीएम-ई टर्मिनलों पर लोड आपूर्ति वोल्टेज की जाँच करें. यदि सही है, प्रतिस्थापन योग्य फ्यूज की जाँच करें. यदि दोनों बरकरार हैं, मॉड्यूल ही दोष हो सकता है.
अधिकतर मामलों में, हाँ ∙ -4CB11-0AB0 को एक प्रत्यक्ष प्रतिस्थापन के रूप में डिज़ाइन किया गया था।प्रतिस्थापन से पहले ET200S इंटरफेस मॉड्यूल के विशिष्ट फर्मवेयर संस्करण और चरण 7 में किसी भी कॉन्फ़िगरेशन सेटिंग्स को सत्यापित करें, क्योंकि कुछ कॉन्फ़िगरेशन के लिए पैरामीटर अपडेट की आवश्यकता हो सकती है।
बैकअप फ़ंक्शन ET200S स्टेशन को अंतिम आउटपुट स्थितियों को बनाए रखने की अनुमति देता है जब पीएलसी सीपीयू STOP मोड में संक्रमण करता है या संचार बाधित होता है।यह सीपीयू स्टॉप के दौरान अनचाहे आउटपुट परिवर्तनों को रोकता है जो मशीन या प्रक्रिया समस्याओं का कारण बन सकता है.
एक फ्यूज जो तुरंत खुलता है वह फील्ड वायरिंग, एक कनेक्टेड एक्ट्यूएटर या क्षतिग्रस्त इलेक्ट्रॉनिक मॉड्यूल में एक स्थायी शॉर्ट सर्किट का संकेत देता है।दोष की पहचान और सफाई के बिना फ्यूज को फिर से न बदलें- क्षेत्र के तारों को डिस्कनेक्ट करें और शॉर्टकट का पता लगाने के लिए प्रत्येक सर्किट को व्यक्तिगत रूप से परीक्षण करें।
यह मॉड्यूल PROFIBUS DP आधारित ET200S स्टेशनों के लिए डिज़ाइन किया गया था। PROFINET ET200S स्टेशन विभिन्न इंटरफ़ेस मॉड्यूल प्रकारों का उपयोग करते हैं।विभिन्न वेरिएंट के पावर मॉड्यूल को मिश्रण करने से पहले ET200S हेड स्टेशन के संचार प्रोटोकॉल की पुष्टि करें, क्योंकि सिस्टम कॉन्फ़िगरेशन संदर्भ भिन्न होता है।
