| उत्पत्ति के प्लेस | सिंगापुर |
| ब्रांड नाम | AB |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 5069-OBV8S |
कैटलॉग नंबर: 5069-OBV8S
निर्माता: रॉकवेल ऑटोमेशन / एलन-ब्रैडली
उत्पाद परिवार: कॉम्पैक्ट 5000 I/O
मॉड्यूल प्रकार: कॉन्फ़िगर करने योग्य सुरक्षा डिजिटल आउटपुट (सोर्सिंग या बाईपोलर)
चैनल: 8
आउटपुट वोल्टेज: 24V DC (17.5-32V DC रेंज)
सुरक्षा रेटिंग: SIL CL3 / PLe / श्रेणी 4

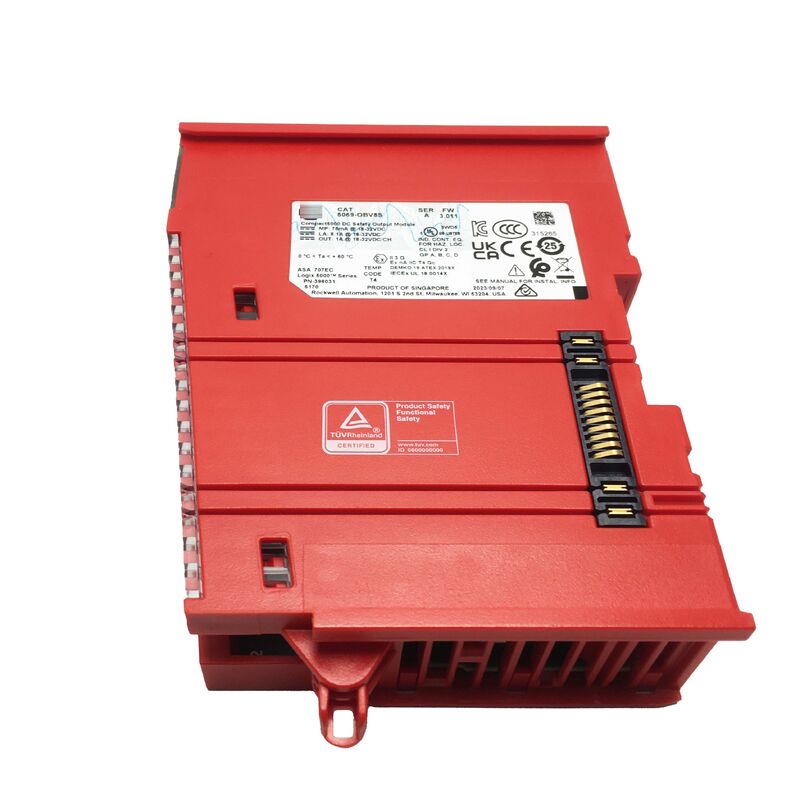

5069-OBV8S एलन-ब्रैडली के कॉम्पैक्ट 5000 I/O परिवार का 8-चैनल कॉन्फ़िगर करने योग्य सुरक्षा डिजिटल आउटपुट मॉड्यूल है। यह 24V DC सोर्सिंग आउटपुट प्रदान करता है जो सुरक्षा इंटीग्रिटी लेवल CL3, परफॉरमेंस लेवल e (PLe), और श्रेणी 4 के लिए प्रमाणित है — औद्योगिक स्वचालन के लिए कार्यात्मक सुरक्षा रेटिंग का उच्चतम स्तर।
यह मॉड्यूल उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहाँ मशीन गार्डिंग, सुरक्षा इंटरलॉक आउटपुट, और नियंत्रित स्टॉप फ़ंक्शन के लिए एकीकृत दोष पहचान के साथ प्रमाणित सुरक्षा-रेटेड आउटपुट की आवश्यकता होती है।
यह मॉड्यूल कॉम्पैक्टलॉगिक्स 5380, कॉम्पैक्ट गार्डलॉगिक्स 5380, या कॉम्पैक्टलॉगिक्स 5480 सिस्टम में स्थानीय I/O के रूप में संचालित होता है, और कॉम्पैक्टलॉगिक्स 5380, कॉम्पैक्ट गार्डलॉगिक्स 5380, कॉम्पैक्टलॉगिक्स 5480, कंट्रोललॉगिक्स 5580, और गार्डलॉगिक्स 5580 कंट्रोलर के लिए ईथरनेट/आईपी पर वितरित I/O के रूप में कार्य करता है।
कॉन्फ़िगर करने योग्य आउटपुट प्रकार — सोर्सिंग या बाईपोलर — विभिन्न अनुप्रयोगों के लिए विभिन्न मॉड्यूल वेरिएंट की आवश्यकता के बिना फील्ड डिवाइस वायरिंग आवश्यकताओं की एक श्रृंखला को समायोजित करता है।
प्रति चैनल 1 एम्पीयर पर, मॉड्यूल मशीन सुरक्षा अनुप्रयोगों में विशिष्ट लोड को चलाता है: सुरक्षा रिले कॉइल, लाइट कर्टन इनेबल सर्किट, वाल्व सोलनॉइड, और मोटर इनेबल सिग्नल। एक सिंगल स्लिम मॉड्यूल में आठ स्वतंत्र चैनल पैनल और चेसिस स्पेस को बचाते हुए पर्याप्त आउटपुट क्षमता प्रदान करते हैं।
| पैरामीटर | मान |
|---|---|
| कैटलॉग नंबर | 5069-OBV8S |
| निर्माता | रॉकवेल ऑटोमेशन / एलन-ब्रैडली |
| आउटपुट चैनल | 8 |
| आउटपुट वोल्टेज रेंज | 17.5 - 32V DC (नाममात्र 24V DC) |
| आउटपुट करंट | 1 A प्रति चैनल |
| आउटपुट प्रकार | सोर्सिंग या बाईपोलर (कॉन्फ़िगर करने योग्य) |
| सुरक्षा रेटिंग | SIL CL3 / PLe / श्रेणी 4 |
| सुरक्षा प्रतिक्रिया समय | 4.5 ms |
| न्यूनतम आउटपुट पल्स चौड़ाई | 400 µs |
| बिजली की खपत | 6.5 W |
| माउंटिंग | डीआईएन रेल |
| ऑपरेटिंग तापमान (क्षैतिज) | 0 - 60°C (32 - 140°F) |
| ऑपरेटिंग तापमान (ऊर्ध्वाधर) | 0 - 50°C (32 - 122°F) |
| आयाम | 144.57 mm L × 22 mm W × 105.42 mm H |
| वजन | लगभग 175 ग्राम |
| संगत कंट्रोलर | कॉम्पैक्ट गार्डलॉगिक्स 5380, गार्डलॉगिक्स 5580, कॉम्पैक्टलॉगिक्स 5380 / 5480, कंट्रोललॉगिक्स 5580 |
सुरक्षा इंटीग्रिटी लेवल 3 (SIL 3) मशीनरी सुरक्षा के लिए IEC 62061 में परिभाषित उच्चतम सुरक्षा रेटिंग है। यह प्रति घंटे खतरनाक विफलता की संभावना 10⁻⁸ से 10⁻⁷ की सीमा से मेल खाती है। सीधे शब्दों में कहें, यह उन सुरक्षा कार्यों के लिए आवश्यक स्तर है जिन्हें गंभीर संभावित नुकसान के सामने मज़बूती से संचालित करने की आवश्यकता होती है।
परफॉरमेंस लेवल e (PLe) और श्रेणी 4 ISO 13849-1 से समतुल्य पदनाम हैं।
श्रेणी 4 के लिए आवश्यक है कि एक एकल दोष सुरक्षा कार्य के नुकसान का कारण न बने और अगले सुरक्षा मांग से पहले — या कम से कम अगले सामान्य मशीन चक्र से पहले — दोष का पता लगाया जाए।
5069-OBV8S अपनी दोहरी-चैनल आउटपुट वास्तुकला और व्यापक अंतर्निहित निदान के माध्यम से इन रेटिंग्स को प्राप्त करता है।
मॉड्यूल लगातार फील्ड पावर लॉस, नो-लोड स्थितियों, शॉर्ट सर्किट, ओवरलोड और ओवरहीटिंग के लिए अपने आउटपुट की निगरानी करता है। रिवर्स वोल्टेज सुरक्षा और ओवरवोल्टेज सुरक्षा हार्डवेयर में निर्मित हैं। ये निदान सुरक्षा प्रोग्राम से स्वतंत्र रूप से काम करते हैं, सॉफ्टवेयर लॉजिक के नीचे एक हार्डवेयर-स्तरीय सुरक्षा जाल प्रदान करते हैं।
मॉड्यूल के पूर्ण नाम में "कॉन्फ़िगर करने योग्य" पदनाम इसके चयन योग्य आउटपुट इलेक्ट्रिकल प्रकार को संदर्भित करता है। सोर्सिंग आउटपुट मॉड्यूल से लोड तक करंट की आपूर्ति करते हैं — मॉड्यूल का आउटपुट टर्मिनल सकारात्मक आपूर्ति प्रदान करता है, और लोड इस टर्मिनल और ग्राउंड के बीच जुड़ता है।
यह मशीन टूल और रोबोट सुरक्षा आउटपुट के लिए सबसे आम वायरिंग कन्वेंशन है।
बाईपोलर कॉन्फ़िगरेशन मॉड्यूल के आउटपुट को उन सर्किट में उपयोग करने की अनुमति देता है जहाँ करंट की दिशा भिन्न हो सकती है — विशिष्ट वाल्व ड्राइवर और एक्चुएटर अनुप्रयोगों के लिए उपयोगी जहाँ लोड को विभिन्न ऑपरेटिंग बिंदुओं पर दोनों ध्रुवों की आवश्यकता होती है।
आउटपुट प्रकार को मॉड्यूल कॉन्फ़िगरेशन के हिस्से के रूप में स्टूडियो 5000 लॉगिक्स डिजाइनर सॉफ्टवेयर में कॉन्फ़िगर किया गया है। किसी हार्डवेयर परिवर्तन या जम्पर की आवश्यकता नहीं है।
कॉम्पैक्ट 5000 I/O मॉड्यूल 1 Gb एम्बेडेड स्विच तकनीक का उपयोग करते हैं जो लीनियर और डिवाइस लेवल रिंग (DLR) टोपोलॉजी का समर्थन करता है।
यह हाई-स्पीड बैकप्लेन संचार कंट्रोलर और I/O मॉड्यूल के बीच तेज ट्रांसफर रेट को सक्षम बनाता है — सुरक्षा अनुप्रयोगों के लिए महत्वपूर्ण है जहाँ सुरक्षा प्रतिक्रिया समय बजट तंग है।
मॉड्यूल का 4.5 ms सुरक्षा प्रतिक्रिया समय सुरक्षा इनपुट साइड पर परिवर्तन का पता लगाने से लेकर सुरक्षा आउटपुट को अपडेट करने तक का समय है — सुरक्षा फ़ंक्शन में समग्र सिस्टम प्रतिक्रिया समय की गणना के लिए एक प्रमुख पैरामीटर।
आवश्यक स्टॉपिंग टाइम के मुकाबले पूर्ण सुरक्षा फ़ंक्शन के प्रदर्शन को मान्य करते समय इसे सुरक्षा श्रृंखला में अन्य समय देरी (सेंसर प्रतिक्रिया समय, सुरक्षा फ़ंक्शन निष्पादन, एक्चुएटर प्रतिक्रिया) में जोड़ा जाना चाहिए।
मॉड्यूल व्यापक कॉम्पैक्ट 5000 इकोसिस्टम के साथ भी एकीकृत होता है, जो संगत कॉम्पैक्ट 5000 मॉड्यूल से फील्ड-साइड पावर वितरण प्राप्त करता है जो यह सेवा प्रदान करते हैं।
