6AV6647-0AC11-3AX1 टच स्क्रीन मूल नया 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 टच स्क्रीन मूल नया 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 टच स्क्रीन मूल नया 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 टच स्क्रीन मूल नया 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 टच स्क्रीन मूल नया 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 टच स्क्रीन मूल नया 6AV66470AC113AX1

6AV6647-0AC11-3AX1 टच स्क्रीन मूल नया 6AV66470AC113AX1

उत्पत्ति के प्लेस चीन
ब्रांड नाम Siemens
प्रमाणन CE RoHS
मॉडल संख्या 6AV6 647-0AC11-3AX1
उत्पाद विवरण
मॉडल संख्या:
6AV6 647-0AC11-3AX1
ब्रांड:
सीमेंस
उत्पाद का प्रकार:
एचएमआई बेसिक पैनल
शृंखला:
सिमैटिक एचएमआई बेसिक पैनल
डिस्प्ले प्रकार:
स्वनिर्धारित
MOQ:
6 इंच / 5.7 इंच डिस्प्ले क्लास
रंग प्रदर्शित करें:
256 रंग
ऑपरेशन मोड:
कुंजी और स्पर्श संचालन
गारंटी:
एक वर्ष
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
1
मूल्य
USD 800-1000 / piece
पैकेजिंग विवरण
मूल पैकेजिंग
प्रसव के समय
2 दिन
भुगतान शर्तें
डी/ए, एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता
प्रति दिन 100 पीसी
उत्पाद वर्णन
6AV6647-0AC11-3AX1 टच स्क्रीन वास्तविक नया 6AV66470AC113AX1
उत्पाद अवलोकन

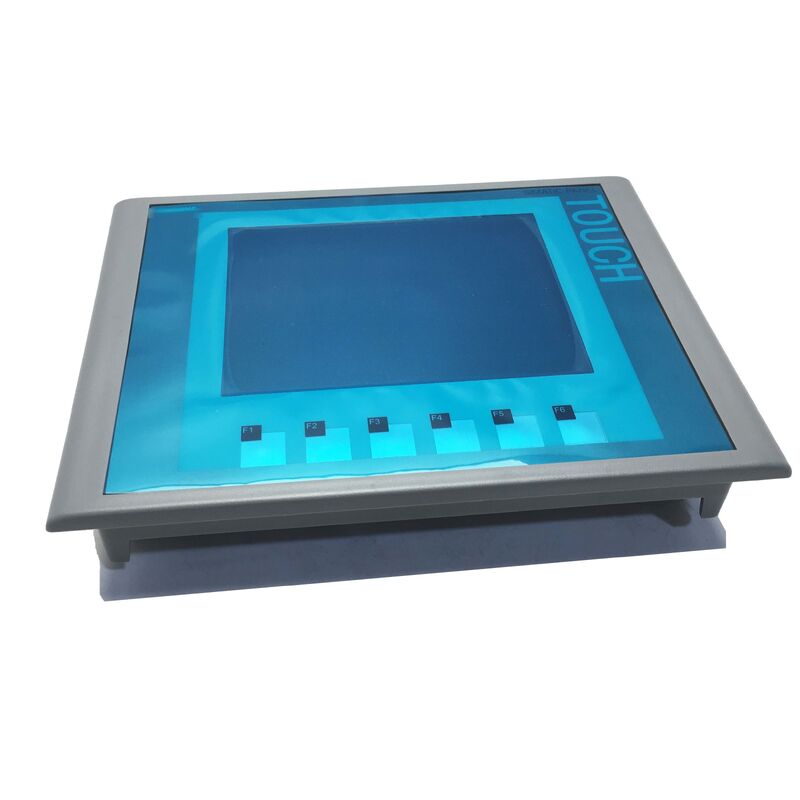

6AV6647-0AC11-3AX1 | SIMATIC KTP600 बेसिक कलर DP - 5.7" TFT / 256 कलर्स / PROFIBUS DP / 24VDC / टच + की ऑपरेशन
KTP600 - कॉम्पैक्ट PROFIBUS-कनेक्टेड HMI के लिए प्रवेश बिंदु
SIMATIC KTP600 बेसिक कलर DP एक कॉम्पैक्ट ऑपरेटर पैनल है जिसे PROFIBUS DP-आधारित नियंत्रण प्रणालियों पर मशीन-स्तरीय विज़ुअलाइज़ेशन के लिए डिज़ाइन किया गया है। "केटीपी" पदनाम दोहरे इनपुट डिज़ाइन को दर्शाता है: पैनल टीएफटी स्क्रीन पर टच इनपुट और भौतिक फ़ंक्शन कुंजी प्रेस दोनों को स्वीकार करता है - डिस्प्ले के नीचे छह फ़ंक्शन कुंजियां उन ऑपरेटरों के लिए स्पर्श बटन प्रविष्टि प्रदान करती हैं जो भौतिक नियंत्रण पसंद करते हैं या दस्ताने वाले वातावरण में काम करते हैं।
PROFIBUS DP इंटरफ़ेस सीधे PROFIBUS नेटवर्क से जुड़ता है, जिससे पैनल किसी भी DP मास्टर - SIMATIC S7-300, S7-400, या संगत DP स्लेव के साथ संचार कर सकता है। किसी अतिरिक्त नेटवर्क गेटवे की आवश्यकता नहीं है. पैनल I/O डिवाइस और ड्राइव के साथ PROFIBUS रिंग पर एक नोड बन जाता है।
मुख्य विशिष्टताएँ
पैरामीटर कीमत
प्रदर्शन 5.7" टीएफटी
संकल्प क्यूवीजीए 320 × 240
रंग 256
प्रदर्शन क्षेत्र 115.2 × 86.4 मिमी
इंटरफ़ेस + 6 फ़ंक्शन कुंजियाँ स्पर्श करें
नेटवर्क प्रोफिबस डीपी
आपूर्ति 24वीडीसी (19.2-28.8वी)
मौजूदा 0.35A रेटेड
आक्रमण (I²t) 0.5 A²*s
256 रंगों पर 5.7" टीएफटी - मशीन पैनलों के लिए कॉम्पैक्ट विज़ुअलाइज़ेशन
5.7 इंच की टीएफटी स्क्रीन पैनल के पीछे न्यूनतम गहराई के साथ एक मानक मशीन नियंत्रण कैबिनेट पैनल कटआउट में फिट होती है। 115.2 मिमी चौड़ा और 86.4 मिमी लंबा, सक्रिय डिस्प्ले क्षेत्र एक पूर्ण औद्योगिक पीसी-आकार के उद्घाटन की आवश्यकता के बिना स्टेटस स्क्रीन, अलार्म डिस्प्ले और पैरामीटर इनपुट के लिए काफी बड़ा है।
256-रंग टीएफटी अधिकांश मशीन एचएमआई अनुप्रयोगों के लिए पर्याप्त रंग भेदभाव के साथ प्रक्रिया ग्राफिक्स, अलार्म स्थिति संकेतक और ट्रेंड डिस्प्ले प्रस्तुत करता है। ऐसे इंस्टॉलेशन के लिए जो पहले कैरेक्टर-डिस्प्ले पैनल या लीगेसी मोनोक्रोम एचएमआई का उपयोग करते थे, KTP600 उसी पैनल स्पेस के भीतर सूचना घनत्व और पठनीयता में महत्वपूर्ण सुधार प्रदान करता है।
अनुप्रयोग परिदृश्य
  • SIMATIC S7-300 मशीन नियंत्रण कक्ष:एक उत्पादन मशीन PROFIBUS DP के साथ S7-300 का उपयोग करती है। 6AV6647-0AC11-3AX1 स्थानीय ऑपरेटर पैनल के रूप में जुड़ता है - स्टार्ट/स्टॉप/रीसेट संचालन के लिए फ़ंक्शन कुंजियों के साथ वर्तमान बैच गिनती, मशीन की गति और सक्रिय अलार्म प्रदर्शित करता है।
  • लीगेसी एचएमआई प्रतिस्थापन:पुराने PROFIBUS-कनेक्टेड टेक्स्ट-डिस्प्ले पैनल को चलाने वाले मशीन टूल को HMI अपग्रेड की आवश्यकता होती है। KTP600 पुराने पैनल को उसी कटआउट में बदल देता है, जिसमें SIMATIC WinCC लचीला मूल स्क्रीन लेआउट को फिर से बनाता है और ग्राफिकल ट्रेंड डिस्प्ले जोड़ता है।
  • वितरित प्रोफिबस स्टेशन:एकाधिक KTP600 पैनल विभिन्न मशीन अनुभागों पर एक ही PROFIBUS DP नेटवर्क से जुड़ते हैं - प्रत्येक पैनल समान DP केबल बुनियादी ढांचे को साझा करते हुए अपने अनुभाग के लिए प्रासंगिक PLC डेटा को संबोधित करता है।
अक्सर पूछे जाने वाले प्रश्नों
Q1: कौन सा कॉन्फ़िगरेशन सॉफ़्टवेयर KTP600 बेसिक कलर DP (6AV6647-0AC11-3AX1) के साथ संगत है?
SIMATIC WinCC लचीला (कॉम्पैक्ट या मानक) इस पैनल पीढ़ी के लिए मानक कॉन्फ़िगरेशन उपकरण है। प्रोजेक्ट एक पीसी पर बनाया गया है, जिसे यूएसबी केबल या एमपीआई/प्रोफाइबस प्रोग्रामिंग कनेक्शन के माध्यम से पैनल पर डाउनलोड किया गया है। वैकल्पिक रूप से, WinCC (V11 और बाद के संस्करण) के साथ TIA पोर्टल पुराने पैनल कॉन्फ़िगरेशन से माइग्रेशन का समर्थन करता है। पैनल पर स्थापित विशिष्ट फर्मवेयर संस्करण के लिए WinCC लचीली सिस्टम आवश्यकताओं की जाँच करें।
Q2: क्या KTP600 बेसिक कलर DP ईथरनेट/आईपी या PROFINET नेटवर्क से कनेक्ट हो सकता है?
नहीं, "DP" पदनाम इंगित करता है कि इस पैनल का एकमात्र नेटवर्क इंटरफ़ेस PROFIBUS DP है। इसमें PROFINET या औद्योगिक ईथरनेट पोर्ट नहीं है। ईथरनेट से जुड़े एचएमआई अनुप्रयोगों के लिए, PROFINET प्रत्यय (जैसे KTP600 बेसिक कलर पीएन) के साथ एक अलग KTP संस्करण की आवश्यकता होती है। डीपी संस्करण को ईथरनेट नेटवर्क से कनेक्ट करने के लिए बाहरी गेटवे या ब्रिजिंग डिवाइस की आवश्यकता होती है।
Q3: KTP600 पर 6 भौतिक कुंजियों का क्या कार्य है?
टीएफटी स्क्रीन के नीचे छह फ़ंक्शन कुंजियाँ (F1-F6) HMI प्रोजेक्ट में कॉन्फ़िगर करने योग्य हैं। प्रत्येक कुंजी को एक फ़ंक्शन सौंपा जा सकता है - प्रारंभ, रोकें, स्वीकार करें, नेविगेट करें, या कस्टम एप्लिकेशन फ़ंक्शन। उन्हें क्षणिक या लैचिंग क्रियाओं के रूप में प्रोग्राम किया जा सकता है। उनकी भौतिक प्रकृति उन्हें औद्योगिक दस्ताने का उपयोग करने वाले ऑपरेटरों के लिए या उन अनुप्रयोगों के लिए उपयुक्त बनाती है जहां टचस्क्रीन इनपुट पर बटन प्रेस की स्पर्श पुष्टि को प्राथमिकता दी जाती है।
Q4: बिजली आपूर्ति चयन के लिए 0.5 A²*s की I²t इनरश रेटिंग का क्या मतलब है?
I²t मान स्टार्टअप इनरश करंट पल्स की ऊर्जा को दर्शाता है। जब KTP600 चालू होता है, तो इसकी आंतरिक बिजली आपूर्ति 0.35A स्थिर-अवस्था पर स्थिर होने से पहले एक संक्षिप्त उछाल धारा खींचती है। एक बिजली आपूर्ति या सर्किट सुरक्षा उपकरण को ट्रिपिंग या अत्यधिक वोल्टेज ड्रॉप के बिना इस 0.5 A²*s दबाव को सहन करना चाहिए। अधिकांश मानक DIN रेल 24VDC बिजली आपूर्ति के लिए, 0.5 A²*s सामान्य सीमा के भीतर है; यदि कई पैनल एक आपूर्ति शाखा साझा करते हैं तो बिजली आपूर्ति की आक्रमण सहनशीलता को सत्यापित करें।
Q5: KTP600 बेसिक कलर DP और KTP600 बेसिक कलर PN के बीच क्या अंतर है?
KTP600 बेसिक कलर के DP (PROFIBUS DP) और PN (PROFINET) वेरिएंट भौतिक रूप से समान डिस्प्ले और कुंजी लेआउट के साथ समान 5.7-इंच TFT पैनल हैं। महत्वपूर्ण अंतर नेटवर्क इंटरफ़ेस है: DP वैरिएंट (6AV6647-0AC11-3AX1) PROFIBUS DP नेटवर्क से जुड़ता है; पीएन वैरिएंट PROFINET औद्योगिक ईथरनेट से जुड़ता है। वे विनिमेय नहीं हैं - नेटवर्क बुनियादी ढांचे और पीएलसी संचार को पैनल संस्करण से मेल खाना चाहिए।
6AV6647-0AC11-3AX1 टच स्क्रीन मूल नया 6AV66470AC113AX1 0
