| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | Siemens |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6FX2003-0DM67 |

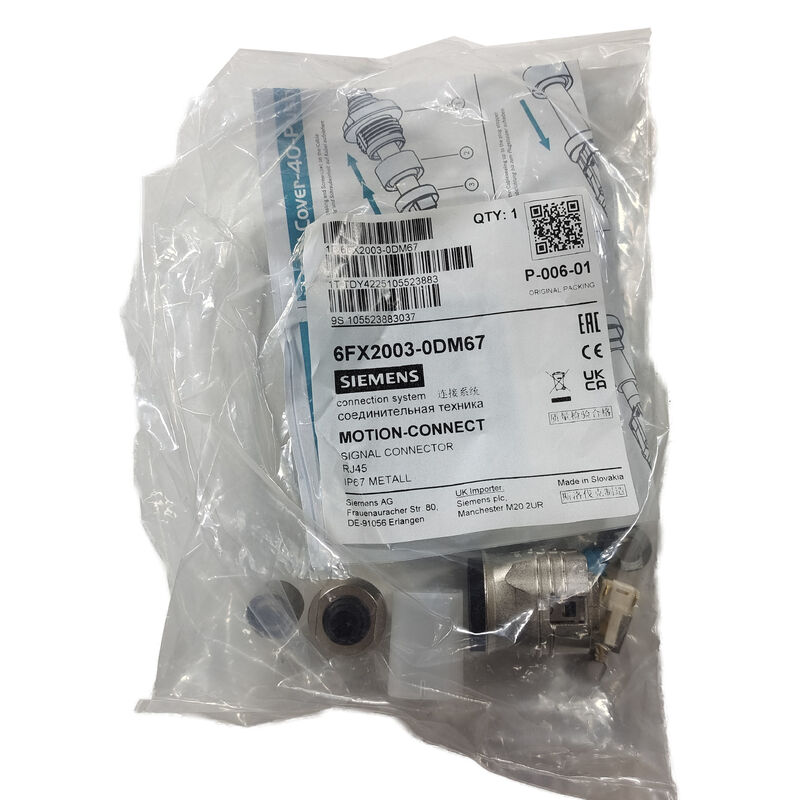

6FX2003-0DM67 DRIVE-CLiQ इंटरफ़ेस के लिए सीमेंस का मेटल-बॉडी RJ45 सिग्नल कनेक्टर है - मोटर, एनकोडर और ड्राइव घटकों को जोड़ने के लिए SINAMICS ड्राइव सिस्टम में उपयोग की जाने वाली डिजिटल संचार और फीडबैक बस। DRIVE-CLiQ एक ही RJ45-प्रारूप केबल कनेक्शन पर पावर और हाई-स्पीड सीरियल संचार दोनों प्रदान करता है, जिससे कनेक्टर की यांत्रिक और पर्यावरणीय मजबूती सीधे सिस्टम विश्वसनीयता के लिए प्रासंगिक हो जाती है।
6FX2003-0DM67 धातु संस्करण पहले के प्लास्टिक-बॉडी वाले 6FX2003-0DC67 कनेक्टर की जगह लेता है - सीमेंस ने विशेष रूप से IP67 सुरक्षा रेटिंग और मशीन टूल और औद्योगिक स्वचालन स्थापना वातावरण की मांग में आवश्यक यांत्रिक स्थायित्व प्राप्त करने के लिए निर्माण सामग्री को उन्नत किया है।
| पैरामीटर | कीमत |
|---|---|
| कनेक्टर प्रकार | आरजे 45 |
| इंटरफ़ेस | ड्राइव-CliQ |
| शरीर की सामग्री | धातु |
| सुरक्षा रेटिंग | आईपी67 |
| वज़न | 0.08 किग्रा |
| शृंखला | मोशन-कनेक्ट |
| पूर्ववर्ती | 6FX2003-0DC67 (प्लास्टिक) |
DRIVE-CLiQ (IQ के साथ ड्राइव कंपोनेंट लिंक) SINAMICS ड्राइव सिस्टम के लिए सीमेंस का मालिकाना डिजिटल इंटरफ़ेस है - एक संरचित डिजिटल संचार टोपोलॉजी में ड्राइव घटकों को जोड़ना:
एकीकृत मोटर एनकोडर संचार:एनकोडर में एक एकीकृत DRIVE-CLiQ इंटरफ़ेस के साथ SINAMICS-संगत मोटर्स ड्राइव-CLiQ लिंक पर सीधे SINAMICS ड्राइव पर स्थिति, गति और मोटर पहचान डेटा संचारित करते हैं - पुरानी ड्राइव पीढ़ियों में उपयोग किए जाने वाले अलग रिज़ॉल्वर या एनालॉग एनकोडर केबल इंटरफेस को समाप्त करते हैं।
प्लग-एंड-पहचान क्षमता:DRIVE-CLiQ-सुसज्जित घटक कनेक्शन पर SINAMICS ड्राइव द्वारा पढ़ने योग्य डिजिटल पहचान डेटा ले जाते हैं - स्वचालित घटक पहचान और कॉन्फ़िगरेशन सत्यापन का समर्थन करते हैं, गलत केबल या मोटर प्रकार के चयन से कमीशनिंग त्रुटियों को कम करते हैं।
डेज़ी-चेन और स्टार टोपोलॉजी:DRIVE-CLiQ विशिष्ट SINAMICS हार्डवेयर कॉन्फ़िगरेशन के आधार पर डेज़ी-चेन (अनुक्रमिक मॉड्यूल-टू-मॉड्यूल) और स्टार (हब) वायरिंग टोपोलॉजी दोनों का समर्थन करता है - RJ45 कनेक्टर प्रारूप दोनों टोपोलॉजी प्रकारों में सामान्य है।
सिनामिक्स S120 मोटर कनेक्शन:एकीकृत DRIVE-CLiQ एनकोडर के साथ SINAMICS S120 मोटर मॉड्यूल और SIMOTICS सर्वो मोटर्स के बीच DRIVE-CLiQ इंटरफ़ेस कनेक्शन - मोटर-साइड DRIVE-CLiQ पोर्ट पर मानक कनेक्टर।
सीएनसी मशीन टूल सर्वो अक्ष:SINUMERIK सीएनसी मशीन टूल्स DRIVE-CLiQ मोटर एनकोडर फीडबैक के साथ SINAMICS S120 ड्राइव सिस्टम का उपयोग करते हैं - IP67 रेटेड कनेक्टर मोटर कनेक्शन बिंदु पर विशिष्ट शीतलक एक्सपोज़र का सामना करता है।
औद्योगिक रोबोट संयुक्त ड्राइव:सिनामिक्स-आधारित रोबोट सर्वो ड्राइव सिस्टम जहां प्रत्येक संयुक्त मोटर पर DRIVE-CLiQ कनेक्शन के लिए रोबोट के ऑपरेटिंग वातावरण में मजबूत, सीलबंद कनेक्टर प्रदर्शन की आवश्यकता होती है।
प्रतिस्थापन और फ़ील्ड मरम्मत:फ़ील्ड रखरखाव के दौरान क्षतिग्रस्त DRIVE-CLiQ कनेक्टर्स को बदलना - विशेष रूप से जहां मूल प्लास्टिक 6FX2003-0DC67 कनेक्टर विफल हो गया है, धातु 6FX2003-0DM67 उसी कनेक्टर स्थिति में प्रत्यक्ष कार्यात्मक उन्नयन प्रदान करता है।
Q1: क्या 6FX2003-0DM67 पुराने 6FX2003-0DC67 प्लास्टिक कनेक्टर का ड्रॉप-इन प्रतिस्थापन है?
हाँ - 6FX2003-0DM67 मेटल संस्करण 6FX2003-0DC67 का सीधा उत्तराधिकारी है, जो समान RJ45 कनेक्टर इंटरफ़ेस और DRIVE-CLiQ पिन असाइनमेंट साझा करता है। धातु संस्करण उसी एप्लिकेशन में प्लास्टिक संस्करण को प्रतिस्थापित कर सकता है, जो कार्यात्मक उन्नयन के रूप में बेहतर यांत्रिक स्थायित्व और IP67 पर्यावरणीय सीलिंग प्रदान करता है।
Q2: क्या IP67 रेटिंग केवल कनेक्टर पर लागू होती है, या इसके लिए एक विशिष्ट मेटिंग केबल निर्माण की आवश्यकता होती है?
6FX2003-0DM67 कनेक्टर की IP67 रेटिंग ही सही ढंग से मेट और लगे होने पर कनेक्टर के सीलिंग प्रदर्शन का वर्णन करती है। असेंबल किए गए केबल सिस्टम में पूर्ण IP67 सुरक्षा प्राप्त करने के लिए समान सुरक्षा वर्ग के लिए रेटेड DRIVE-CLiQ केबल का उपयोग करने और यह सुनिश्चित करने की भी आवश्यकता होती है कि कनेक्टर पूरी तरह से बैठा और लॉक है। सीमेंस के DRIVE-CLiQ केबल दस्तावेज़ से संपूर्ण केबल असेंबली की IP रेटिंग की पुष्टि करें, क्योंकि केबल जैकेट और स्ट्रेन रिलीफ भी समग्र सिस्टम सुरक्षा स्तर में योगदान करते हैं।
Q3: DRIVE-CLiQ इंटरफ़ेस इस कनेक्टर के माध्यम से कौन से सिग्नल ले जाता है?
DRIVE-CLiQ एक ही RJ45-प्रारूप केबल कनेक्शन पर लो-वोल्टेज DC पावर (कनेक्टेड घटक के इलेक्ट्रॉनिक्स की आपूर्ति) और हाई-स्पीड सीरियल डिजिटल संचार (एनकोडर स्थिति डेटा, घटक पहचान, डायग्नोस्टिक डेटा और फर्मवेयर जानकारी) का संयोजन करता है। 6FX2003-0DM67 कनेक्टर का पिन कॉन्फ़िगरेशन इस संयुक्त पावर-और-डेटा इंटरफ़ेस को मानक 8-पोजीशन RJ45 प्रारूप के भीतर समायोजित करता है।
Q4: क्या 6FX2003-0DM67 का उपयोग S120 के अलावा सिनामिक्स ड्राइव पीढ़ियों के साथ किया जा सकता है?
DRIVE-CLiQ का उपयोग S120 से परे कई SINAMICS ड्राइव प्लेटफ़ॉर्म पर किया जाता है, जिसमें कुछ S110 और अन्य वर्तमान पीढ़ी के सीमेंस ड्राइव सिस्टम शामिल हैं जिन्होंने DRIVE-CLiQ इंटरफ़ेस मानक को अपनाया है। विशिष्ट ड्राइव सिस्टम के हार्डवेयर दस्तावेज़ से पुष्टि करें कि क्या DRIVE-CLiQ इंटरफ़ेस और कनेक्टर विनिर्देश मेल खाते हैं - जबकि RJ45 भौतिक कनेक्टर प्रारूप DRIVE-CLiQ-सुसज्जित प्लेटफ़ॉर्म पर सुसंगत है, हमेशा इंस्टॉलेशन में विशिष्ट ड्राइव और मोटर संयोजन के विरुद्ध संगतता को सत्यापित करें।
