| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | ABB |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | AX25-30-10-81 |
थ्री-फेज मोटर स्विचिंग

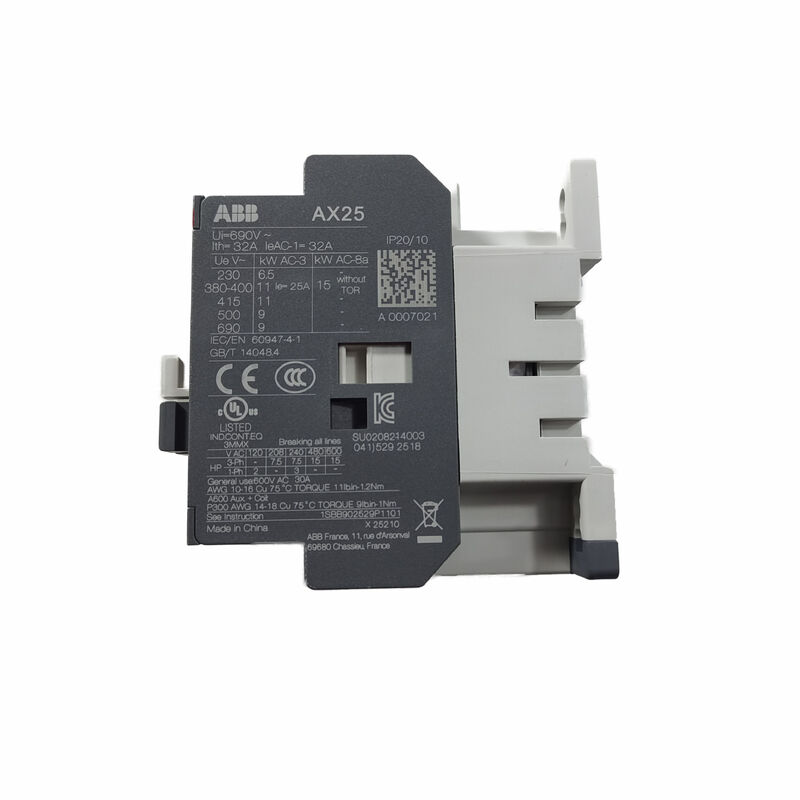

एबीबी AX25301081, जिसे AX25-30-10-81 के रूप में नामित किया गया है, मोटर और पावर सर्किट नियंत्रण के लिए एक तीन-पोल कॉन्टैक्टर है। इसकी 24V एसी कॉइल 50/60Hz पर संचालित होती है। तीन सामान्य रूप से खुले मुख्य संपर्क लोड को स्विच करते हैं। एक अंतर्निर्मित सामान्य रूप से खुला सहायक संपर्क नियंत्रण सर्किट कार्यों का समर्थन करता है।
विद्युत विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद पदनाम | AX25-30-10-81 |
| एबीबी उत्पाद आईडी | 1SBL931074R8110 |
| मुख्य संपर्क | 3 एनओ |
| अंतर्निर्मित सहायक संपर्क | 1 एनओ |
| कॉइल वोल्टेज | 24V एसी, 50/60 हर्ट्ज |
| एसी-3 रेटेड करंट | 380/400V, 55°C पर 25A |
| एसी-3 मोटर पावर | 380/400V पर 11kW |
| एसी-1 रेटेड करंट | 690V, 40°C पर 32A |
| टर्मिनल प्रकार | स्क्रू टर्मिनल |
नियंत्रण सर्किट एकीकरण
सहायक संपर्क एक होल्डिंग सर्किट या ऑपरेटिंग स्थिति संकेत प्रदान कर सकता है। संगत फ्रंट- या साइड-माउंटेड सहायक ब्लॉक अतिरिक्त नियंत्रण संपर्क की अनुमति देते हैं। मोटर और सर्किट से मेल खाने के लिए ओवरलोड और शॉर्ट-सर्किट सुरक्षा का चयन करें।
अनुप्रयोग क्षेत्र
उपयुक्त अनुप्रयोगों में पंप पैनल, वेंटिलेशन सिस्टम, कन्वेयर और औद्योगिक मशीनरी शामिल हैं। ऑपरेटिंग वोल्टेज, मोटर करंट और स्विचिंग ड्यूटी के अनुसार कॉन्टैक्टर का चयन करें।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: इस कॉन्टैक्टर को किस कॉइल सप्लाई की आवश्यकता है?
ए: 50/60 हर्ट्ज पर 24V एसी।
प्रश्न 2: कितने सहायक संपर्क अंतर्निर्मित हैं?
ए: एक सामान्य रूप से खुला संपर्क।
प्रश्न 3: 400V पर इसकी मोटर पावर रेटिंग क्या है?
ए: एसी-3 ड्यूटी के तहत 11kW।
प्रश्न 4: क्या यह मोटर ओवरलोड सुरक्षा प्रदान करता है?
ए: नहीं। एक उपयुक्त अलग सुरक्षा उपकरण आवश्यक है।
