| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SICK |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | WL280-2R4331 |
कन्वेयर पर ऑब्जेक्ट डिटेक्शन

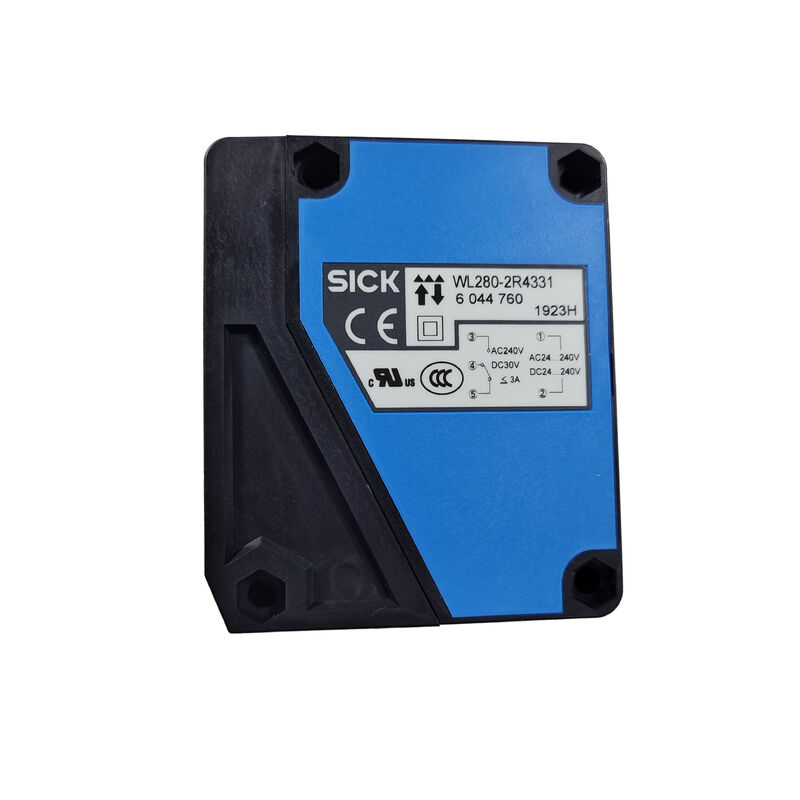

SICK WL280-2R4331 सेंसर और रिफ्लेक्टर के बीच प्रकाश पथ को बाधित करने वाली वस्तुओं का पता लगाता है। एक दृश्यमान लाल एलईडी संरेखण में सहायता करती है। इसका विद्युत रूप से अलग किया गया रिले आउटपुट संगत मशीन नियंत्रण सर्किट से जुड़ता है।
तकनीकी विशिष्टताएँ
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | WL280-2R4331 |
| भाग संख्या | 6044760 |
| श्रृंखला | W280-2 |
| डिटेक्शन सिद्धांत | फोटोइलेक्ट्रिक रेट्रो-रिफ्लेक्टिव |
| P250 के साथ सेंसिंग रेंज | 0.01–11 मीटर |
| PL80A के साथ अधिकतम रेंज | 0.01–15 मीटर |
| आपूर्ति वोल्टेज | 24–240 VAC या VDC, ±10% |
| आउटपुट | चेंज-ओवर कॉन्टैक्ट्स के साथ रिले |
| स्विचिंग मोड | लाइट-ऑन |
| कॉन्टैक्ट रेटिंग | 240 VAC पर 3 A; 30 VDC पर 3 A |
| प्रतिक्रिया समय | ≤15 ms |
| स्विचिंग आवृत्ति | 33 हर्ट्ज |
| कनेक्शन | केबल ग्लैंड |
| सुरक्षा रेटिंग | IP66 / IP67 |
| ऑपरेटिंग तापमान | –25 से +55°C |
| आयाम (W × H × D) | 23.5 × 74.5 × 63 मिमी |
समायोजन और स्थापना
संवेदनशीलता को पोटेंशियोमीटर से समायोजित किया जाता है। आवश्यक डिटेक्शन दूरी के अनुसार रिफ्लेक्टर चुनें। ऑप्टिक्स को संरेखित करें, फिर सामान्य कन्वेयर गति पर प्रतिनिधि उत्पादों के साथ डिटेक्शन का परीक्षण करें।
अनुप्रयोग क्षेत्र
विशिष्ट अनुप्रयोगों में कार्टन डिटेक्शन, कन्वेयर ऑक्यूपेंसी मॉनिटरिंग और पैकेज काउंटिंग शामिल हैं। यह सेंसर पैकेजिंग मशीनरी, सामग्री हैंडलिंग सिस्टम और स्वचालित असेंबली लाइनों के लिए उपयुक्त है।
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या इस सेंसर के लिए रिफ्लेक्टर की आवश्यकता है?
A: हाँ। यह एक अलग रिफ्लेक्टर के साथ काम करता है।
Q2: क्या P250 रिफ्लेक्टर के साथ 15 मीटर उपलब्ध है?
A: नहीं। P250 11 मीटर की सेंसिंग रेंज और 12 मीटर की अधिकतम रेंज प्रदान करता है।
Q3: क्या आउटपुट PNP या NPN है?
A: दोनों में से कोई नहीं। इसमें विद्युत रूप से अलग किया गया रिले आउटपुट है।
Q4: क्या यह AC पावर पर काम कर सकता है?
A: हाँ। यह 24–240 VAC या VDC, ±10% स्वीकार करता है।
