| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |

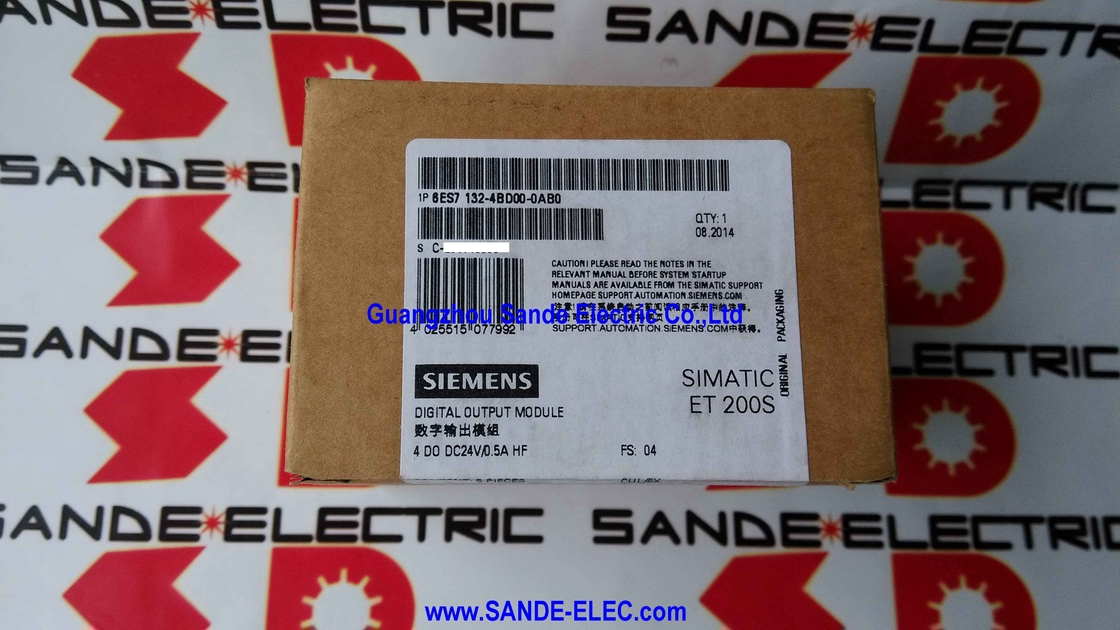

| मॉडल संख्या | 6ES7132-4BD00-0AB0 |
ET 200S वितरित I/O सिस्टम संकीर्ण, एकल-फ़ंक्शन इलेक्ट्रॉनिक मॉड्यूल के आसपास बनाया गया है। 6ES7132-4BD00-0AB0 आउटपुट वेरिएंट में से एक है: 15 मिमी चौड़ी बॉडी में 4 ट्रांजिस्टर आउटपुट। सीमित स्थान वाले वितरित I/O स्टेशनों के लिए - मशीन-माउंट अलमारियाँ, उत्पादन-लाइन जंक्शन बक्से, या कॉम्पैक्ट नियंत्रण स्टेशन - 15 मिमी चौड़ाई एक छोटे पदचिह्न में एक साथ स्थापित कई मॉड्यूल के साथ उच्च I/O घनत्व की अनुमति देती है।
चार चैनलों में से प्रत्येक 0.5A तक 24VDC स्विच करता है - सोलनॉइड वाल्व (आमतौर पर 0.1 से 0.4A), संकेतक लैंप, छोटे रिले कॉइल और संपर्ककर्ता नियंत्रण सर्किट के लिए पर्याप्त है जो आउटपुट रेटिंग के अंतर्गत आते हैं।
| पैरामीटर | कीमत |
|---|---|
| आउटपुट चैनल | 4 |
| आउटपुट वोल्टेज | 24V डीसी |
| आउटपुट करेंट | प्रति चैनल 0.5A |
| निष्क्रिय करंट | अधिकतम. 5mA/चैनल |
| चालू करने में देरी | अधिकतम. 100μs |
| टर्न-ऑफ विलंब | अधिकतम. 300μs |
| डायग्नोस्टिक | शॉर्ट-सर्किट (प्रति चैनल) |
| चौड़ाई | 15 मिमी |
| वज़न | लगभग। 40 ग्राम |
ET 200S इलेक्ट्रॉनिक मॉड्यूल या तो नामित हैंएसटी (मानक)याएचएफ (उच्च सुविधा). 6ES7132-4BD00-0AB0 में HF पदनाम है।
व्यावहारिक अंतर निदान क्षमता का है। मानक (एसटी) आउटपुट मॉड्यूल अपने चैनल स्विच करता है और आउटपुट स्थिति की पुष्टि करता है लेकिन यह पहचान नहीं करता है कि किस विशिष्ट चैनल में खराबी आ गई है। एचएफ मॉड्यूल चैनल-दर-चैनल थर्मल शॉर्ट-सर्किट डिटेक्शन जोड़ता है। जब एक आउटपुट चैनल का लोड अत्यधिक करंट खींचता है - एक जब्त सोलनॉइड, एक छोटा वायरिंग सेगमेंट, या एक विफल वाल्व कॉइल - एचएफ मॉड्यूल उस विशिष्ट चैनल की पहचान करता है और रिपोर्ट करता है जिसमें खराबी है।
दोष रिपोर्ट ET 200S इंटरफ़ेस मॉड्यूल के माध्यम से CPU के डायग्नोस्टिक बफर तक वापस जाती है। बिना किसी सीढ़ी कार्यक्रम में बदलाव के, इंजीनियरिंग स्टेशन यह पता लगा सकता है कि कौन सा आउटपुट चैनल और कौन सा फ़ील्ड डिवाइस ओवरकरंट स्थिति का कारण बन रहा है। वितरित लेआउट में फैले कई एक्चुएटर्स वाले सिस्टम के लिए, यह गलती की जांच को "स्टेशन 4 पर कहीं" से "मॉड्यूल स्लॉट 3, स्टेशन 4 के चैनल 2" तक सीमित कर देता है।
फिलिंग मशीन पर सोलनॉइड वाल्व नियंत्रण:एक वितरित स्टेशन में आठ ET 200S आउटपुट मॉड्यूल 32 वायवीय वाल्वों को नियंत्रित करते हैं। एचएफ डायग्नोस्टिक क्षमता किसी भी व्यक्तिगत वाल्व कॉइल की पहचान करती है जो मैन्युअल परीक्षण के लिए प्रत्येक सोलनॉइड कनेक्टर को खींचे बिना, एक छोटा विकसित करता है।
कन्वेयर एक्चुएटर नियंत्रण:ET 200S वितरित स्टेशनों के माध्यम से नियंत्रित उत्पादन लाइन में 24VDC एक्चुएटर्स (पुशर, स्टॉप, डायवर्टर)। कॉम्पैक्ट स्टेशन में प्रत्येक 15 मिमी मॉड्यूल चार एक्चुएटर चैनल फ़ीड करता है।
संकेतक और सिग्नल लैंप सर्किट:मशीन कैबिनेट ET 200S स्टेशन में 4DO आउटपुट चैनलों से संचालित एकाधिक 24VDC सिग्नल टॉवर लैंप और स्थिति संकेतक। करंट 0.5ए/चैनल के भीतर अच्छी तरह से आकर्षित होता है।
Q1: 6ES7132-4BD00-0AB0 (HF) और स्टैंडर्ड (ST) वेरिएंट के बीच क्या अंतर है?
एसटी वैरिएंट (जैसे 6ES7132-4BD02-0AA0) प्रति-चैनल डायग्नोस्टिक्स के बिना बुनियादी 4DO आउटपुट फ़ंक्शन प्रदान करता है। एचएफ वैरिएंट प्रत्येक व्यक्तिगत आउटपुट चैनल पर थर्मल शॉर्ट-सर्किट डिटेक्शन जोड़ता है और सीपीयू को प्रति चैनल दोषों की रिपोर्ट करता है। लागत-संवेदनशील स्थापनाओं के लिए एसटी चुनें जहां प्रति-चैनल डायग्नोस्टिक्स की आवश्यकता नहीं है; एचएफ चुनें जहां रखरखाव के समय को कम करने के लिए नैदानिक पारदर्शिता की आवश्यकता है।
Q2: क्या 6ES7132-4BD00-0AB0 आगमनात्मक भार को सीधे स्विच कर सकता है?
हाँ, उचित सावधानियों के साथ। आउटपुट ट्रांजिस्टर को 0.5A पर रेट किया गया है। आगमनात्मक भार (सोलनॉइड वाल्व, रिले कॉइल) डी-एनर्जाइजेशन पर बैक-ईएमएफ उत्पन्न करते हैं। मॉड्यूल का आउटपुट सर्किट बुनियादी सुरक्षा प्रदान करता है, लेकिन बड़े आगमनात्मक भार या लंबे स्विचिंग चक्र के लिए, लोड में एक फ्रीव्हीलिंग डायोड या दमन सर्किट जोड़ने से आउटपुट ट्रांजिस्टर पर तनाव कम हो जाता है और मॉड्यूल जीवन बढ़ जाता है। मॉड्यूल के रेटेड आउटपुट के विरुद्ध विशिष्ट आगमनात्मक लोड विशेषताओं को सत्यापित करें।
Q3: एक ET 200S स्टेशन में कितने 6ES7132-4BD00-0AB0 मॉड्यूल लगाए जा सकते हैं?
संख्या स्टेशन में ET 200S इंटरफ़ेस मॉड्यूल और इसके अधिकतम I/O विस्तार पर निर्भर करती है। प्रत्येक 6ES7132-4BD00-0AB0 ET 200S टर्मिनल मॉड्यूल पंक्ति पर 4 आउटपुट बिट्स और एक भौतिक स्लॉट रखता है। इंटरफ़ेस मॉड्यूल का दस्तावेज़ीकरण प्रति स्टेशन इलेक्ट्रॉनिक मॉड्यूल की अधिकतम संख्या और कुल बैकप्लेन पावर बजट निर्दिष्ट करता है - स्टेशन कॉन्फ़िगरेशन की योजना बनाते समय दोनों बाधाओं की पुष्टि करें।
Q4: 6ES7132-4BD00-0AB0 पर आउटपुट कैसे वायर्ड होते हैं?
फ़ील्ड वायरिंग के लिए मॉड्यूल ET 200S टर्मिनल मॉड्यूल (TM-E या TM-P श्रृंखला) का उपयोग करता है। टर्मिनल मॉड्यूल को पहले माउंट किया जाता है, फ़ील्ड तारों को टर्मिनल मॉड्यूल के स्क्रू टर्मिनलों से जोड़ा जाता है, और इलेक्ट्रॉनिक मॉड्यूल फ़ील्ड वायरिंग को परेशान किए बिना टर्मिनल मॉड्यूल में क्लिप करता है। यह किसी भी फ़ील्ड केबल को डिस्कनेक्ट किए बिना इलेक्ट्रॉनिक मॉड्यूल को हटाने और सेवा के लिए प्रतिस्थापित करने की अनुमति देता है।
Q5: 6ES7132-4BD00-0AB0 पर कौन से एलईडी संकेतक हैं?
मॉड्यूल में चार हरे आउटपुट स्टेटस एलईडी (प्रति चैनल एक) हैं जो यह संकेत देते हैं कि प्रत्येक आउटपुट कब सक्रिय है, और एक डायग्नोस्टिक संकेतक जो किसी भी चैनल पर गलती (शॉर्ट-सर्किट) का पता चलने पर रोशनी करता है। डायग्नोस्टिक इंडिकेटर के साथ संयुक्त चैनल-विशिष्ट एलईडी पैटर्न एक फील्ड तकनीशियन को लैपटॉप कनेक्ट किए बिना यह पहचानने की अनुमति देता है कि कौन सा चैनल सक्रिय है और क्या कोई खराबी की स्थिति मौजूद है।
