निवेश आउटपुट मॉड्यूल
>
|
| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6ES7134-4NB51-0AB0 |

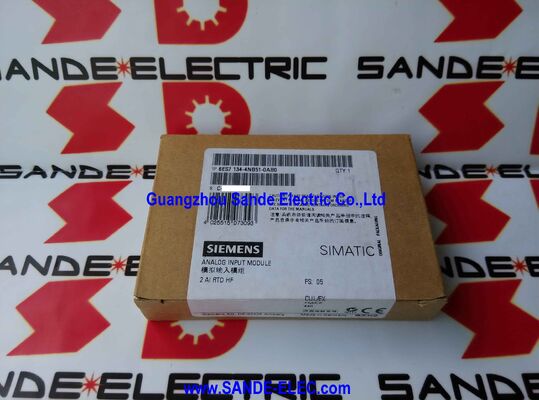

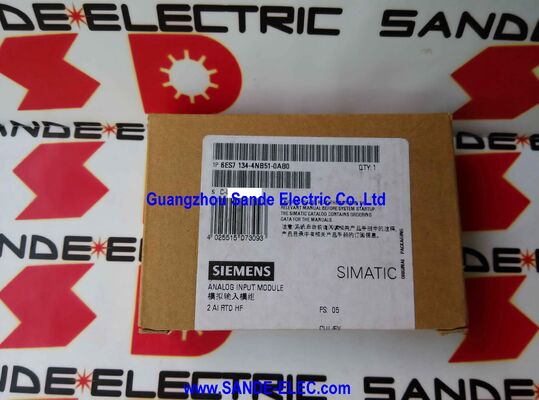

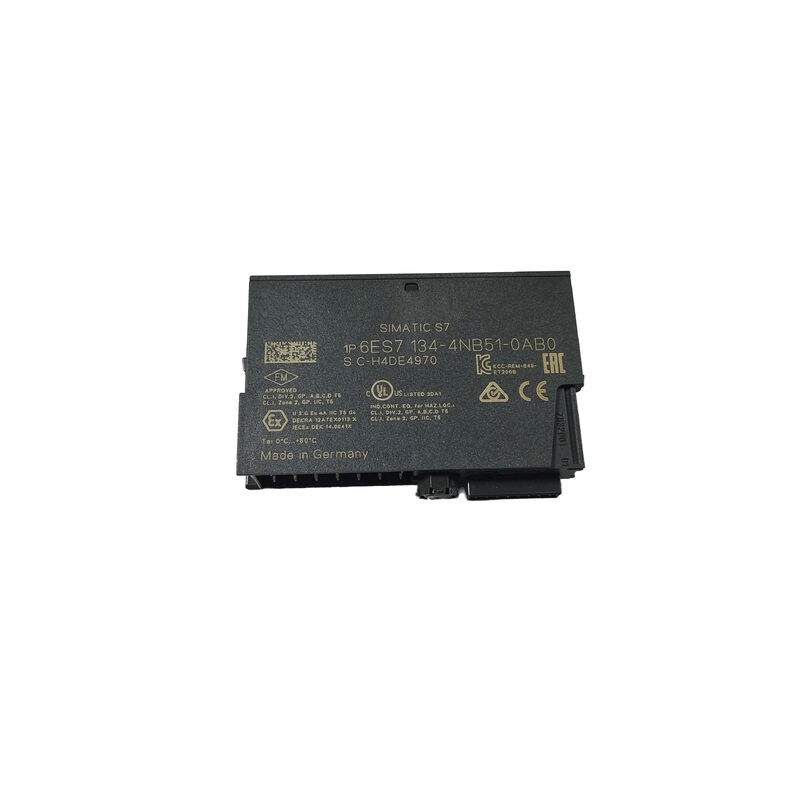

6ES7134-4NB51-0AB0 सीमेंस सिमेटिक ET 200S वितरित I/O के लिए 2AI RTD हाई फ़ीचर एनालॉग इनपुट मॉड्यूल है। दो इनपुट चैनल प्रत्येक एक प्रतिरोध तापमान डिटेक्टर (आरटीडी) स्वीकार करते हैं - एक Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, या Cu10 सेंसर - और 15-बिट प्लस साइन रिज़ॉल्यूशन पर PROFIBUS DP मास्टर को तापमान माप लौटाते हैं। ±0.1% सटीकता पर, यह ET 200S एनालॉग मॉड्यूल रेंज में सबसे सटीक तापमान इनपुट विकल्पों में से एक है।
"उच्च सुविधा" (एचएफ) पदनाम एक सार्थक अंतर है। ईटी 200एस परिवार में मानक-सुविधा वाले आरटीडी मॉड्यूल कम रिज़ॉल्यूशन और कम सटीक माप प्रदान करते हैं। एचएफ मॉड्यूल उच्च रिज़ॉल्यूशन (मानक मॉड्यूल पर 15-बिट बनाम 13-बिट) और आंतरिक लाइन प्रतिरोध मुआवजा जोड़ता है - वह सुविधा जो इसे फ़ील्ड अनुप्रयोगों में सबसे अलग करती है।
आंतरिक लाइन प्रतिरोध मुआवजाआरटीडी सेंसर को मॉड्यूल से जोड़ने वाले केबल के प्रतिरोध के कारण होने वाली तापमान माप त्रुटि को दूर करता है। 2-तार आरटीडी इंस्टॉलेशन में, केबल प्रतिरोध सीधे सेंसर प्रतिरोध में जुड़ जाता है और तापमान से अप्रभेद्य होता है - एक 20-ओम केबल 20-ओम (पीटी 100 पर लगभग 50 डिग्री सेल्सियस) तापमान ऑफसेट जैसा दिखता है। एचएफ मॉड्यूल का आंतरिक मुआवजा सर्किट बाहरी सुधार की आवश्यकता के बिना इस केबल प्रतिरोध त्रुटि को मापता है और घटाता है, जिससे 2-तार इंस्टॉलेशन उन दूरी के लिए उचित सटीकता पर व्यावहारिक हो जाता है जहां 2-तार केबलिंग आर्थिक विकल्प है।
3-तार और 4-तार इंस्टॉलेशन पारंपरिक केल्विन सेंसिंग या ब्रिज तकनीकों का उपयोग करके सेंसर में केबल प्रतिरोध त्रुटि को खत्म करते हैं, लेकिन प्रति सेंसर अधिक कंडक्टर की आवश्यकता होती है। मॉड्यूल सभी तीन वायरिंग कॉन्फ़िगरेशन का समर्थन करता है, जिससे सिस्टम डिज़ाइनर को सेंसर वायरिंग रणनीति में प्रति सेंसर स्थिति में लचीलापन मिलता है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | 6ES7134-4NB51-0AB0 |
| इनपुट चैनल | 2 |
| इनपुट प्रकार | आरटीडी (प्रतिरोध तापमान डिटेक्टर) |
| संकल्प | 15-बिट + चिह्न |
| शुद्धता | ±0.1% |
| सेंसर वायरिंग | 2-तार / 3-तार / 4-तार |
| लाइन मुआवजा | हाँ (आंतरिक) |
| चौड़ाई | 15 मिमी |
| दोष एलईडी | एसएफ (समूह गलती) |
| प्लैटफ़ॉर्म | सिमेटिक ईटी 200एस |
| स्थिति | बंद (01/10/2023) |
दोनों में "एनबी" उपसर्ग और उच्च फ़ीचर पदनाम है, लेकिन विभिन्न सेंसर प्रकारों को मापते हैं:
| भाग संख्या | इनपुट प्रकार | सेंसर |
|---|---|---|
| 6ES7134-4NB51-0AB0 | आरटीडी (एचएफ) | पीटी100/एनआई100/सीयू10 और समकक्ष |
| 6ES7134-4NB01-0AB0 | थर्मोकपल (एचएफ) | प्रकार ई, एन, जे, के, एल, एस, आर, बी, टी, सी |
ये दोनों मॉड्यूल विनिमेय नहीं हैं - दोनों एक ही ईटी 200एस टर्मिनल मॉड्यूल को स्वीकार करते हैं, लेकिन इलेक्ट्रॉनिक्स और माप तकनीक पूरी तरह से भिन्न हैं। निर्दिष्ट करने से पहले इंस्टॉलेशन में सेंसर प्रकार की पुष्टि करें।
Q1: 6ES7134-4NB51-0AB0 के साथ कौन से RTD सेंसर प्रकार संगत हैं?
मॉड्यूल मानक औद्योगिक प्लैटिनम और निकल आरटीडी प्रकारों को स्वीकार करता है: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, और Cu10 (DIN/IEC मानक वक्र)। STEP 7 या TIA पोर्टल हार्डवेयर कॉन्फ़िगरेशन के दौरान ET 200S मॉड्यूल पैरामीटर में सेंसर प्रकार प्रति चैनल कॉन्फ़िगर किया गया है। कॉन्फ़िगर करने से पहले एप्लिकेशन में स्थापित सेंसर प्रकार की पुष्टि करें।
Q2: 6ES7134-4NB51-0AB0 के लिए कौन सा टर्मिनल मॉड्यूल आवश्यक है?
मॉड्यूल के लिए ET 200S टर्मिनल मॉड्यूल की आवश्यकता होती है - या तो TM-E15S24-AT (स्क्रू-टाइप टर्मिनल, 6ES7193-4CL20-0AA0) या TM-E15C24-AT (स्प्रिंग-क्लिप टर्मिनल, 6ES7193-4CL30-0AA0)। टर्मिनल मॉड्यूल फ़ील्ड वायरिंग टर्मिनल प्रदान करता है और भौतिक रूप से ET 200S रेल से जुड़ता है। टर्मिनल मॉड्यूल को अलग से ऑर्डर किया जाना चाहिए।
Q3: आंतरिक लाइन प्रतिरोध मुआवजा कैसे काम करता है, और यह कब मायने रखता है?
2-तार आरटीडी सर्किट में, सेंसर को मॉड्यूल से जोड़ने वाली केबल माप करंट ले जाती है और एक प्रतिरोध भी प्रस्तुत करती है जो तापमान ऑफसेट त्रुटि के रूप में सेंसर रीडिंग में जुड़ जाती है। आंतरिक मुआवजा परिणाम से इस केबल प्रतिरोध को घटाने के लिए ज्ञात संदर्भ माप के आधार पर सुधार लागू करता है। यह लंबे समय तक 2-तार केबल चलाने के लिए सबसे अधिक मायने रखता है - Pt100 पर, केबल प्रतिरोध का प्रत्येक 1Ω बिना मुआवजे के लगभग 2.5°C माप त्रुटि उत्पन्न करता है। एचएफ मॉड्यूल 3-तार या 4-तार वायरिंग की आवश्यकता के बिना इस त्रुटि को कम करता है।
Q4: 6ES7134-4NB51-0AB0 बंद कर दिया गया है। क्या कोई वर्तमान सीमेंस प्रतिस्थापन है?
ET 200S प्रणाली को ET 200SP प्लेटफॉर्म द्वारा प्रतिस्थापित कर दिया गया है। ईटी 200एसपी संगत माप क्षमता के साथ समकक्ष आरटीडी इनपुट मॉड्यूल प्रदान करता है। मौजूदा ET 200S इंस्टॉलेशन के लिए, ET 200S आफ्टरमार्केट के माध्यम से 6ES7134-4NB51-0AB0 प्राप्त करें। नए सिस्टम डिज़ाइन के लिए, ET 200SP समकक्ष का उपयोग करें। सीमेंस इंडस्ट्री मॉल से सटीक प्रतिस्थापन प्रकार की पुष्टि करें।
Q5: SF LED 6ES7134-4NB51-0AB0 पर प्रकाशित है। यह क्या दर्शाता है?
एसएफ (समूह गलती) एलईडी एक मॉड्यूल-स्तरीय गलती को इंगित करता है - आमतौर पर एक आउट-ऑफ-रेंज सेंसर सिग्नल (ओपन सर्किट, शॉर्ट सर्किट, या कॉन्फ़िगर सीमा से परे सेंसर रीडिंग), या एक मॉड्यूल हार्डवेयर गलती। विशिष्ट दोष कोड की पहचान करने के लिए चरण 7 या टीआईए पोर्टल के माध्यम से डायग्नोस्टिक डेटा पढ़ें। ओपन-सर्किट आरटीडी (सेंसर वायर ब्रेक) एसएफ एलईडी सक्रियण का सबसे आम कारण है; यह ब्रेक प्रकार के आधार पर अपस्केल या डाउनस्केल रीडिंग के रूप में प्रस्तुत होता है।
