| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6ES7331-7NF00-0AB0 |

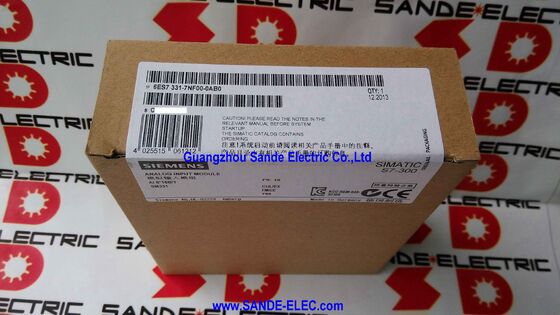

6ES7331-7NF00-0AB0 सीमेंस सिमेटिक S7-300 के लिए SM 331 16-बिट एनालॉग इनपुट मॉड्यूल है। यह आठ पृथक एनालॉग इनपुट चैनल प्रदान करता है - दो चैनलों के चार चैनल समूह - जहां प्रत्येक समूह को माप प्रकार (वोल्टेज या वर्तमान) और मापने की सीमा के लिए स्वतंत्र रूप से कॉन्फ़िगर किया गया है। समूह 0 में दो चैनल वोल्टेज के लिए सेट किए जा सकते हैं जबकि समूह 1 में दो चैनल करंट के लिए सेट किए गए हैं, समूहों के बीच किसी भी तरह की बातचीत के बिना।
मॉड्यूल और S7-300 सीपीयू बैकप्लेन के बीच विद्युत अलगाव - 50V सामान्य तक रेटेड गैल्वेनिक अलगाव - पीएलसी बैकप्लेन ग्राउंड से फील्ड सर्किट ग्राउंड को अलग करता है। यह पीएलसी को क्षेत्र में मौजूद सामान्य-मोड वोल्टेज से बचाता है, ग्राउंड लूप माप त्रुटियों को समाप्त करता है, और फ़ील्ड सर्किट गलती होने पर सीपीयू को सुरक्षा की एक डिग्री प्रदान करता है। 50V COM रेटिंग किसी भी इनपुट चैनल और पृथक मॉड्यूल सामान्य टर्मिनल के बीच अधिकतम सामान्य-मोड वोल्टेज को परिभाषित करती है।
16-बिट (50 हर्ट्ज अस्वीकृति) एकीकरण समय पर सभी 8 चैनलों के लिए 55 एमएस पर, एसएम 331 माप अनुप्रयोगों को संसाधित करने के लिए उपयुक्त है - तापमान ट्रांसमीटर, दबाव ट्रांसमीटर, प्रवाह मीटर और स्तर सेंसर - जहां माप गति सटीकता और शोर अस्वीकृति के लिए माध्यमिक है। शोर प्रतिरक्षा में कुछ कमी के साथ तेजी से अद्यतन करने के लिए एकीकरण समय को 10ms तक कम किया जा सकता है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | 6ES7331-7NF00-0AB0 |
| इनपुट चैनल | 8 (4 समूह × 2 चैनल) |
| एकांत | गैल्वेनिक (50V COM) |
| संकल्प | 16-बिट (15 बिट + साइन) |
| रूपांतरण (सभी 8) | 50Hz एकीकरण पर 55ms |
| एकीकरण टाइम्स | 10 / 16.67 / 20 / 100 एमएस |
| वोल्टेज रेंज | ±5V, ±10V, 1-5V |
| वर्तमान श्रेणियाँ | ±20mA, 0–20mA, 4–20mA |
| सटीकता (वोल्टेज) | ±0.1–0.7% |
| सटीकता (वर्तमान) | ±0.3–0.9% |
| योजक | 40-पोल स्क्रू फ्रंट कनेक्टर |
| DIMENSIONS | 125 × 40 × 117 मिमी |
| वज़न | 0.3 किग्रा |
| भाग संख्या | निगरानी सीमित करें | समकालिक मोड |
|---|---|---|
| 6ES7331-7NF00-0AB0 | 2 चैनल | नहीं |
| 6ES7331-7NF10-0AB0 | 8 चैनल | हाँ |
एनएफ10 उन्नत संस्करण है - यह सभी 8 चैनलों के लिए सीमा मानों की निगरानी करता है और आइसोक्रोनस मोड (सीपीयू के चक्र के साथ सिंक्रनाइज़) का समर्थन करता है। NF00 मॉनिटर केवल 2 चैनलों पर सीमित है। दोनों में समान इनपुट रेंज, रिज़ॉल्यूशन और आइसोलेशन है। प्रतिस्थापन निर्दिष्ट करते समय पुष्टि करें कि कौन सा संस्करण स्थापित है - दोनों भौतिक रूप से समान हैं लेकिन उनकी कार्यक्षमता अलग है।
Q1: 6ES7331-7NF00-0AB0 पर प्रत्येक चैनल समूह के लिए माप प्रकार कैसे कॉन्फ़िगर किया गया है?
प्रत्येक चैनल समूह के लिए माप प्रकार (वोल्टेज या करंट) और माप सीमा STEP 7 या TIA पोर्टल हार्डवेयर कॉन्फ़िगरेशन में सेट की गई है। हार्डवेयर कॉन्फ़िगरेशन दृश्य में, प्रत्येक चैनल समूह के पैरामीटर आवश्यक इनपुट रेंज (जैसे, 4–20mA या ±10V) पर सेट होते हैं। पीएलसी प्रोजेक्ट के हिस्से के रूप में पैरामीटर मॉड्यूल में डाउनलोड किए जाते हैं। रेंज चयन के लिए कोई भौतिक जम्पर नहीं हैं - कॉन्फ़िगरेशन पूरी तरह से सॉफ्टवेयर है।
Q2: क्या 6ES7331-7NF00-0AB0 सीधे RTD या थर्मोकपल सेंसर को माप सकता है?
नहीं, 6ES7331-7NF00-0AB0 केवल वोल्टेज और करंट इनपुट का समर्थन करता है। आरटीडी (पीटी100, एनआई100) माप के लिए, समर्पित एसएम 331 एआई 8×आरटीडी मॉड्यूल (6ईएस7331-7पीएफ01-0एबी0) की आवश्यकता है। थर्मोकपल के लिए, SM 331 AI 8×TC मॉड्यूल (6ES7331-7PF11-0AB0) निर्दिष्ट है। यदि आरटीडी या थर्मोकपल ट्रांसमीटर 4-20एमए सिग्नल आउटपुट करता है, तो 6ईएस7331-7एनएफ00-0एबी0 इस परिवर्तित सिग्नल को स्वीकार कर सकता है।
Q3: इस मॉड्यूल के लिए "पृथक" पदनाम का क्या अर्थ है?
पृथक का अर्थ है कि मॉड्यूल के फ़ील्ड इनपुट सर्किट और S7-300 CPU बैकप्लेन के बीच गैल्वेनिक पृथक्करण है। फील्ड सर्किट कॉमन और सीपीयू बैकप्लेन ग्राउंड मॉड्यूल के अंदर जुड़े नहीं हैं। यह ग्राउंड लूप धाराओं को समाप्त करता है जो फ़ील्ड उपकरणों को विभिन्न बिंदुओं पर ग्राउंड किए जाने पर माप त्रुटि उत्पन्न करेगा, और पीएलसी को फ़ील्ड-स्तरीय वोल्टेज ट्रांजिएंट और दोषों से बचाता है।
Q4: एकीकरण समय सटीकता और शोर अस्वीकृति को कैसे प्रभावित करता है?
लंबे समय तक एकीकरण से शोर अस्वीकृति और सटीकता में सुधार होता है। 100 एमएस एकीकरण (50 हर्ट्ज अस्वीकृति) पर, मॉड्यूल अपनी सर्वोत्तम शोर प्रतिरक्षा प्राप्त करता है - फील्ड वायरिंग में पावर केबल युग्मन से 50 हर्ट्ज लाइन आवृत्ति हस्तक्षेप अस्वीकार कर दिया जाता है। 10ms एकीकरण पर, अद्यतन दर तेज़ है लेकिन शोर प्रतिरोधक क्षमता कम हो जाती है। मुख्य-आवृत्ति हस्तक्षेप स्रोतों के पास प्रक्रिया तापमान और दबाव माप के लिए, 100ms एकीकरण बेहतर है। तेज़ प्रक्रिया लूप के लिए, आमतौर पर 20ms या 16.67ms (60Hz अस्वीकृति) का चयन किया जाता है।
Q5: 6ES7331-7NF00-0AB0 के लिए किस फ्रंट कनेक्टर प्रकार की आवश्यकता है?
मॉड्यूल 40-पोल स्क्रू टर्मिनल फ्रंट कनेक्टर का उपयोग करता है। फ्रंट कनेक्टर (अलग से ऑर्डर करें - मॉड्यूल के साथ शामिल नहीं) मॉड्यूल फेस में प्लग होता है और फ़ील्ड वायरिंग को स्वीकार करता है। S7-300 40-पोल मॉड्यूल के लिए दो फ्रंट कनेक्टर प्रकार उपलब्ध हैं: स्क्रू-प्रकार (6ES7392-1AM00-0AA0) और स्प्रिंग-केज प्रकार (6ES7392-1BM00-0AA0)। स्प्रिंग-केज प्रकार स्क्रूड्राइवर के बिना तार डालने की अनुमति देता है और उत्पादन वातावरण में तेज़ वायरिंग का समर्थन करता है।
