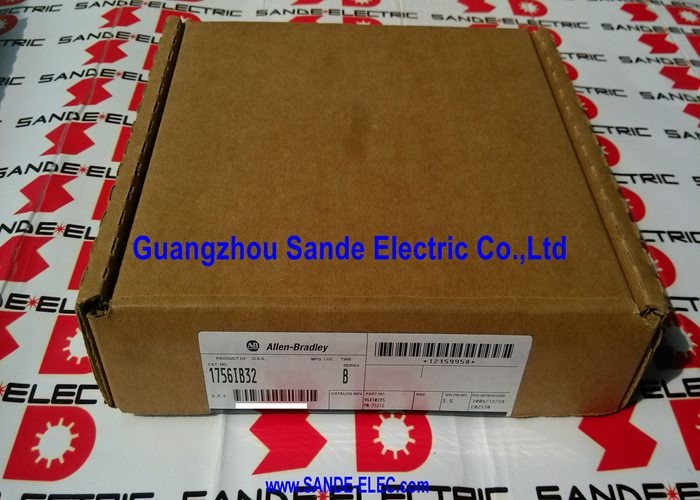

कंट्रोललॉगिक्स 32 I डूबने बिंदु मॉड्यूल 1756IB32 1756 IB32 1756IB32

एलन-ब्रैडली 1756-IB32 | कंट्रोललॉजिक 32-पॉइंट 12/24V डीसी डिजिटल इनपुट मॉड्यूल

भाग संख्या: 1756-IB32

निर्माता: रॉकवेल ऑटोमेशन / एलन-ब्रैडली (यूएसए)

उत्पाद प्रकार: डिजिटल इनपुट मॉड्यूल — 32-पॉइंट डीसी

एक स्लॉट में 32 असतत इनपुट पॉइंट

1756-IB32 एक 1756 कंट्रोललॉजिक चेसिस स्लॉट में 32 डीसी डिजिटल इनपुट पॉइंट पैक करता है। प्रत्येक पॉइंट फील्ड डिवाइस की ऑन/ऑफ स्थिति को पढ़ता है — एक लिमिट स्विच, प्रॉक्सिमिटी सेंसर, पुश बटन, सोलनॉइड फीडबैक, फोटोइलेक्ट्रिक सेंसर, या कोई भी 12/24V डीसी असतत सिग्नल — और उस स्थिति को कंट्रोलर की इनपुट डेटा टेबल में मैप करता है ताकि लॉजिक प्रोग्राम उस पर कार्रवाई कर सके।

प्रति स्लॉट 32 पॉइंट पर, 1756-IB32 मानक कंट्रोललॉजिक डीसी इनपुट मॉड्यूल रेंज में उच्चतम इनपुट घनत्व प्रदान करता है। बड़ी संख्या में असतत इनपुट वाले मशीनों या प्रक्रियाओं के लिए, यह आवश्यक कुल स्लॉट संख्या और चेसिस स्थान को कम करता है। एक एकल 1756-IB32 उस चीज़ को संभालता है जिसे कवर करने के लिए दो या तीन कम-घनत्व वाले मॉड्यूल की आवश्यकता होगी।

मॉड्यूल 12V डीसी और 24V डीसी दोनों इनपुट स्वीकार करता है — औद्योगिक स्वचालन में सबसे आम फील्ड डिवाइस आपूर्ति वोल्टेज। यह सिंक (एनपीएन) और सोर्स (पीएनपी) आउटपुट सेंसर दोनों के साथ वायरिंग-संगत है, जिससे मिश्रित-सेंसर इंस्टॉलेशन में प्रत्येक सेंसर आउटपुट प्रकार के लिए एक अलग मॉड्यूल निर्दिष्ट करने की आवश्यकता समाप्त हो जाती है।

वायरिंग घनत्व और कनेक्टर प्रारूप

32 इनपुट और संबंधित 24V कॉमन के साथ, 1756-IB32 एक उच्च-घनत्व आरटीबी (हटाने योग्य टर्मिनल ब्लॉक) कनेक्टर का उपयोग करता है। 40-पोजीशन आरटीबी सभी 32 इनपुट सिग्नल के साथ-साथ कॉमन और पावर टर्मिनलों को समायोजित करता है। आरटीबी को गलत बैठने से रोकने के लिए की (key) किया गया है और चेसिस में मॉड्यूल स्थापित होने से पहले इसे प्री-वायर किया जा सकता है, जिससे कैबिनेट निर्माण के दौरान फील्ड वायरिंग का प्री-टर्मिनेशन संभव हो जाता है।

मुख्य विनिर्देश

अक्सर पूछे जाने वाले प्रश्न

Q1: 1756-IB32 कंट्रोलर टैग में कई इनपुट पॉइंट को चालू दिखाता है, लेकिन कोई फील्ड डिवाइस सक्रिय नहीं हैं। इसका कारण क्या है?

अनएक्टिव इनपुट पर फैंटम ऑन स्टेट फील्ड वायरिंग या सेंसर से लीकेज करंट के कारण होते हैं जो ऑफ थ्रेशोल्ड से ऊपर तैर रहे होते हैं। सॉलिड-स्टेट सेंसर — विशेष रूप से दो-तार प्रकार — बंद होने पर भी एक छोटा अवशिष्ट करंट पास करते हैं। एक ही मॉड्यूल पर 32 पॉइंट के साथ, कई सेंसर से संचित लीकेज व्यक्तिगत इनपुट को ऑन थ्रेशोल्ड से ऊपर धकेल सकता है। लीकेज करंट के लिए एक रिटर्न पाथ प्रदान करने के लिए प्रभावित इनपुट टर्मिनलों के समानांतर ब्लीडर रेसिस्टर्स (आमतौर पर 5–10 kΩ) स्थापित करें।

Q2: क्या 1756-IB32 का उपयोग एक ही मॉड्यूल पर एक साथ एनपीएन (करंट सिंकिंग) सेंसर और पीएनपी (करंट सोर्सिंग) सेंसर के साथ किया जा सकता है?

हाँ। 1756-IB32 एनपीएन और पीएनपी दोनों सेंसर के साथ वायरिंग-संगत है — मॉड्यूल का इनपुट सर्किट किसी भी दिशा से करंट स्वीकार करता है। एनपीएन सेंसर को सेंसर आउटपुट को इनपुट टर्मिनल से और कॉमन को मॉड्यूल के +24V कॉमन (V टर्मिनल) से जोड़ा जाता है। पीएनपी सेंसर सेंसर आउटपुट को सीधे इनपुट टर्मिनल से जोड़ते हैं और कॉमन को 0V से जोड़ते हैं। दोनों प्रकार एक ही मॉड्यूल पर सह-अस्तित्व में रह सकते हैं।

Q3: 1756-IB32 आरटीबी की (key) किया गया है। क्या एक ही प्रकार के मॉड्यूल के बीच की (key) हस्तांतरणीय है?

हाँ। आरटीबी की को प्रतिस्थापन के दौरान पुराने मॉड्यूल से नए मॉड्यूल में स्थानांतरित करने के लिए डिज़ाइन किया गया है, यह सुनिश्चित करता है कि फील्ड वायरिंग कनेक्टर केवल सही मॉड्यूल प्रकार में फिर से डाला जा सके। विफल मॉड्यूल से की (key) निकालें, इसे प्रतिस्थापन 1756-IB32 में स्थानांतरित करें, और प्री-वायर्ड आरटीबी बिना रीवायरिंग के नए मॉड्यूल में सीधे माउंट हो जाता है।

Q4: लॉजिक कंट्रोलर 1756-IB32 के लिए I/O कनेक्शन फॉल्ट दिखाता है। मॉड्यूल के एलईडी संकेतक सामान्य हैं। क्या जांचा जाना चाहिए?

सामान्य मॉड्यूल एलईडी के साथ एक I/O कनेक्शन फॉल्ट इनपुट सर्किट हार्डवेयर के बजाय बैकप्लेन संचार समस्या का संकेत देता है। मॉड्यूल को उसके स्लॉट में फिर से बैठाएं — 1756 बैकप्लेन कनेक्टर रुक-रुक कर होने वाले I/O कनेक्शन फॉल्ट का सबसे आम कारण है। यदि फिर से बैठाने से फॉल्ट ठीक नहीं होता है, तो उस स्लॉट में चेसिस बैकप्लेन को यांत्रिक क्षति या संदूषण के लिए जांचें।

Q5: क्या 1756-IB32 सभी कंट्रोललॉजिक चेसिस और कंट्रोलर रिवीजनों के साथ संगत है?

1756-IB32 कंट्रोललॉजिक प्लेटफ़ॉर्म — 1756-A4 से 1756-A17 चेसिस, और मूल 1756-L1 से वर्तमान 1756-L8x श्रृंखला तक के सभी कंट्रोललॉजिक प्रोसेसर के पार संगत है। मानक कंट्रोललॉजिक परिनियोजन पर कोई फर्मवेयर या हार्डवेयर संशोधन प्रतिबंध लागू नहीं होते हैं। यदि मॉड्यूल को सुरक्षा प्रणाली में जोड़ा जा रहा है तो गार्डलॉजिक (सुरक्षा पीएलसी) विशिष्ट आवश्यकताओं की अलग से पुष्टि करें।
