निवेश आउटपुट मॉड्यूल
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-1000-0770 |

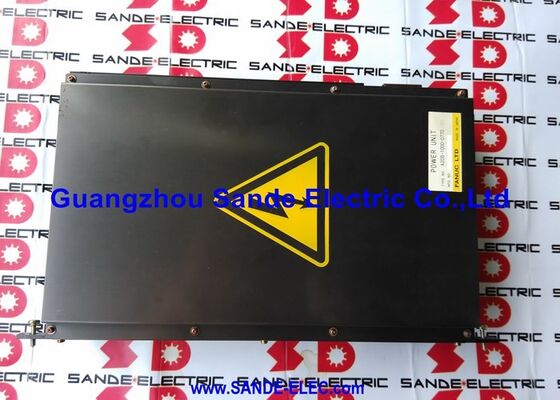

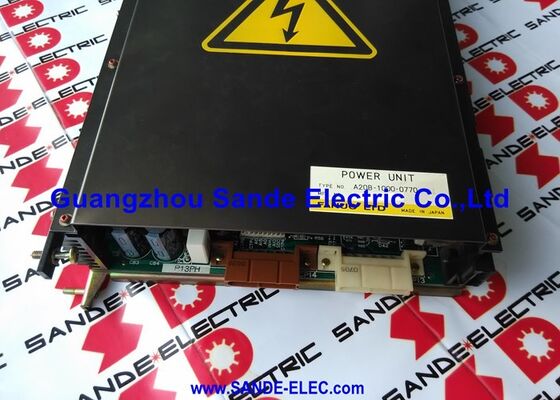

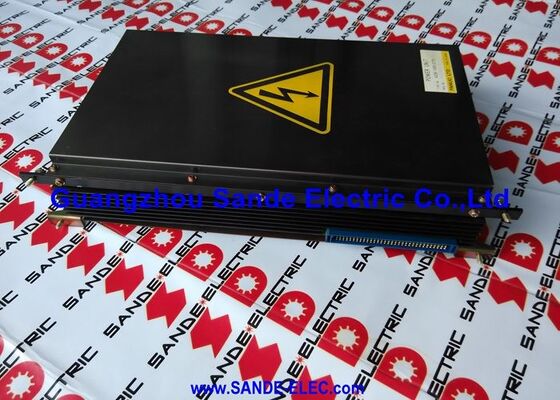

A20B-1000-0770 FANUC के F12/F120 और F15/F150 श्रृंखला सीएनसी नियंत्रण और आर-एच रोबोट नियंत्रक के लिए पीएसयू (पावर सप्लाई यूनिट) पीसीबी है।यह नियंत्रक के पावर सप्लाई रैक के भीतर पीएसयू1 या पीएसयू2 की स्थिति पर है, AC इनपुट और आंतरिक बस वोल्टेज को नियंत्रित DC आपूर्ति में परिवर्तित करता है जो नियंत्रण के सर्किट बोर्डों को काम करने के लिए आवश्यक है।
बिजली की आपूर्ति का पदनाम #12/120 / 15/150 दो अलग सीएनसी नियंत्रण पीढ़ियों को कवर करता हैः एफ 12 और एफ 120 श्रृंखला (कम,मशीनिंग और मोड़ के लिए उच्च प्रदर्शन सीएनसी नियंत्रण) और F15 और F150 श्रृंखला (बहु-अक्षजटिल मशीनिंग के लिए उच्च क्षमता वाला सीएनसी) एक ही ए20बी-1000-0770 पीसीबी दोनों नियंत्रक परिवारों में पीएसयू पदों की सेवा करता है।ई 1 और G1 शक्ति आउटपुट विन्यास के भीतर पदनाम इस बोर्ड के विशिष्ट वोल्टेज आउटपुट संस्करणों की पहचान, विशेष नियंत्रक रैक की स्थिति से मेल खाता है।
आर-एच रोबोट नियंत्रक अनुप्रयोग इसे FANUC की A20B-1000 श्रृंखला में कुछ बिजली आपूर्ति बोर्डों में से एक बनाता है जो सीएनसी मशीन उपकरण नियंत्रण और रोबोट नियंत्रकों दोनों की सेवा करता है। The power architecture of these FANUC controllers is sufficiently common that a single PSU board design serves multiple platforms — a design approach that simplified FANUC's parts inventory and extended the board's applicability across product lines.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-1000-0770 |
| प्रकार | पीएसयू1 / पीएसयू2 बिजली आपूर्ति पीसीबी |
| पावर कॉन्फ़िग | #12/120 / 15/150 E1 / G1 |
| संगत सीएनसी | F12, F120, F15, F150 श्रृंखला |
| संगत रोबोट | FANUC आर-एच नियंत्रक |
| श्रृंखला | A20B-1000 |
| स्थिति | बंद |
| ज्ञात संशोधन | -01, -08A |
एक विफल A20B-1000-0770 आम तौर पर नियंत्रक की विफलता के रूप में प्रकट होता है, या सीएनसी / रोबोट विशिष्ट विनियमित वोल्टेज खो देता है जिससे एक कार्यात्मक क्षेत्र विफल हो जाता है जबकि अन्य जारी रहते हैं। The power supply PCB outputs multiple voltage rails — a failure of one rail while others remain within specification can produce partial system failures that appear as intermittent faults rather than complete power loss.
जब नियंत्रक एक बिजली की आपूर्ति अलार्म दिखाता है या अपने स्टार्टअप अनुक्रम को पूरा करने में विफल रहता है,पीएसयू पीसीबी की विफलता के निष्कर्ष से पहले बिजली आपूर्ति के परीक्षण बिंदुओं पर सीसी आउटपुट वोल्टेज को मापें (नियंत्रक के विद्युत रखरखाव दस्तावेजों में संदर्भित)यह पुष्टि करें कि आपूर्ति के इनपुट पर एसी इनपुट वोल्टेज विनिर्देश के भीतर है और कि डाउनस्ट्रीम लोड में अत्यधिक धारा का उपभोग करने वाला शॉर्ट सर्किट नहीं है।
Q1: A20B-1000-0770 बिजली आपूर्ति किस FANUC नियंत्रक की सेवा करती है?
A20B-1000-0770 FANUC F12/F120 श्रृंखला सीएनसी नियंत्रण, F15/F150 श्रृंखला सीएनसी नियंत्रण और FANUC R-H रोबोट नियंत्रक में PSU1 या PSU2 के रूप में कार्य करता है।विशिष्ट पीएसयू स्थिति (पीएसयू 1 या पीएसयू 2) और ई 1 / जी 1 आउटपुट विन्यास निर्धारित करता है कि यह बोर्ड एक विशिष्ट नियंत्रक में किस स्थिति को भरता है.
Q2: PSU1 और PSU2 पदों में क्या अंतर है?
एक दोहरी-पीएसयू वास्तुकला का उपयोग करने वाले FANUC नियंत्रकों में, पीएसयू1 और पीएसयू2 नियंत्रक के सर्किट के विभिन्न खंडों में विनियमित सीसी आउटपुट के विभिन्न सेट प्रदान करते हैं, उदाहरण के लिएसीपीयू बोर्डों के लिए तर्क शक्ति बनाम I/O इंटरफ़ेस बोर्डों के लिए शक्तिA20B-1000-0770 किसी भी स्थिति की सेवा कर सकता है; इसके द्वारा प्रदान की जाने वाली विशिष्ट वोल्टेज रेलों को हार्डवेयर जंपर या E1/G1 आउटपुट संस्करण द्वारा कॉन्फ़िगर किया जाता है।नियंत्रक के पावर सप्लाई स्लॉट दस्तावेज से स्थिति और संस्करण की पुष्टि करें.
Q3: नियंत्रक केवल एक कार्यात्मक क्षेत्र (जैसे, सभी अक्ष या सभी I/O) पर शक्ति देता है जो प्रतिक्रिया नहीं करता है। क्या पीएसयू गलती हो सकती है?
यदि पीएसयू पीसीबी एक वोल्टेज रेल की आपूर्ति करने में विफल रहता है जबकि अन्य सक्रिय रहते हैं, तो उस रेल द्वारा संचालित कार्यात्मक क्षेत्र बिजली खो देता है जबकि बाकी नियंत्रक सामान्य रूप से काम करता है।यह बोर्ड दोष या सॉफ्टवेयर समस्याओं की तरह आंशिक विफलताओं का उत्पादन करता है. नियंत्रक के विद्युत विनिर्देश में परिभाषित बिंदुओं पर पीएसयू से डीसी आउटपुट वोल्टेज को मापें ∙ एक वोल्टेज सहिष्णुता से बाहर या अनुपस्थित बिजली की आपूर्ति को गलती के रूप में पुष्टि करता है।
प्रश्न 4: क्या A20B-1000-0770 की मरम्मत की जा सकती है?
हाँ ️ मरम्मत व्यापक रूप से उपलब्ध है और इस बंद इकाई के लिए मानक दृष्टिकोण है। आम विफलता बिंदुओं में इलेक्ट्रोलाइटिक कैपेसिटर (ईएसआर वृद्धि या इलेक्ट्रोलाइट रिसाव के माध्यम से विफलता) शामिल हैं,रेक्टिफायर के घटक, और पीडब्ल्यूएम नियंत्रक आईसी।विशेष FANUC बिजली आपूर्ति मरम्मत सेवाएं F12/F15 और R-H नियंत्रक विन्यासों के लिए लोड परीक्षण जुड़नार लाती हैं ताकि वापसी से पहले यथार्थवादी वर्तमान लोड स्थितियों के तहत मरम्मत की गई बोर्ड को सत्यापित किया जा सके.
Q5: उत्पादन बंद होने के बाद A20B-1000-0770 का स्रोत कहां से आता है?
FANUC F12/F15 और R-H रोबोट पावर सप्लाई के बाद के बाजार के माध्यम से FANUC पीएसयू मरम्मत विशेषज्ञों, परीक्षण अधिशेष आपूर्तिकर्ताओं और A20B-1000-0770 स्टॉक रखने वाले एक्सचेंज सेवाओं।विशिष्ट संशोधन की पुष्टि करें (-01, -08A, या आधार) स्थापित बोर्ड के लेबल से आदेश देने से पहले।इस बंद बोर्ड के लिए मरम्मत सबसे किफायती और रसद के दृष्टिकोण से व्यावहारिक रास्ता है ∙ इस इकाई के लिए एक्सचेंज और मरम्मत सेवाएं व्यापक रूप से उपलब्ध हैं.
