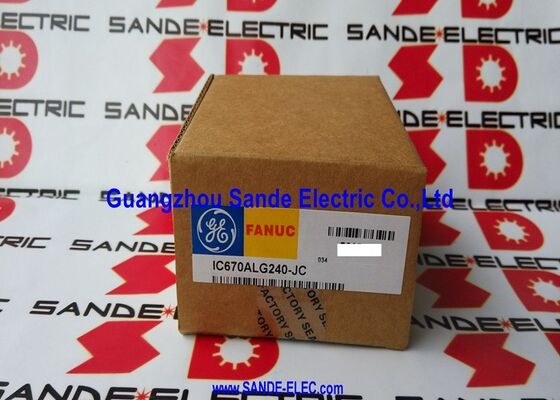

GE FANUC IC670ALG240 16 चैनल एनालॉग इनपुट मॉड्यूल IC670ALG240-JC IC67OALG24O-JC

IC670ALG240-JC∙ GE Fanuc फील्ड कंट्रोल 16-चैनल एनालॉग करंट इनपुट मॉड्यूल ∙ 4 ∙ 20mA / 16-बिट / ±0.1% / 10ms / 250Ω / 24VDC / ओपन-वायर अलार्म / रेव JC

एक समूह में 16 चैनल ¥ उच्च घनत्व प्रति बिंदु कम लागत पर

IC670ALG240-JC सभी 16 एनालॉग करंट इनपुट को एक एकल समूहीकृत कॉन्फ़िगरेशन में रखता है। सभी 16 चैनल एक आम साझा करते हैं।यह उचित है जब सभी कनेक्टेड ट्रांसमीटर एक ही पृथ्वी संदर्भ साझा करते हैं, जो अधिकांश 4 ′′ 20mA लूप इंस्टॉलेशन के लिए विशिष्ट है जहां फील्ड इंस्ट्रूमेंट एक सामान्य पैनल पर ग्राउंड किए जाते हैं.

एक मॉड्यूल में सोलह इनपुट का अर्थ है एक मॉड्यूल स्लॉट, एक टर्मिनल ब्लॉक, एक पावर कनेक्शन। सोलह अलग-अलग एनालॉग मॉड्यूल 16 स्लॉट पर कब्जा करेंगे।उन संयंत्रों के लिए जहां माप घनत्व मायने रखता है, मल्टी-ज़ोन तापमान माप, मल्टी-स्ट्रीम फ्लो मीटरिंग 16 चैनल की समूहीकृत वास्तुकला चैनल-टू-चैनल अलगाव की कीमत पर हार्डवेयर फुटप्रिंट और वायरिंग जटिलता को कम करती है।

प्रमुख विनिर्देश

2-वायर और 3-वायर ट्रांसमीटर समर्थन

IC670ALG240-JC दो तारों और तीन तारों दोनों वर्तमान ट्रांसमीटर का समर्थन करता हैः

दो तारों वाले ट्रांसमीटर(लूप-संचालित): मॉड्यूल लूप पावर की आपूर्ति करता है, ट्रांसमीटर अपने प्रक्रिया चर के जवाब में 4mA से 20mA तक वर्तमान को मॉड्यूल करता है। अधिकांश क्षेत्र ट्रांसमीटर (दबाव, तापमान, स्तर,प्रवाह) 2 तार हैं.

तीन तारों वाले ट्रांसमीटर(अलग से संचालित): ट्रांसमीटर का अपना अलग से पावर कनेक्शन होता है; वर्तमान आउटपुट सिग्नल टर्मिनल और सामान्य के बीच जुड़ता है।IC670ALG240-JC हार्डवेयर पुनर्गठन के बिना किसी भी प्रकार को स्वीकार करता है.

4 ¢ 20mA संकेतों के लिए, 250Ω इनपुट प्रतिबाधा इनपुट टर्मिनलों के माध्यम से 1V से 5V का उत्पादन करती है ¢ आंतरिक एडीसी की सामान्य कार्य सीमा के भीतर। 0mA (खुली तार की स्थिति) पर,इनपुट घटकर 0V हो जाता है जो कि वैध 4mA न्यूनतम से अलग हो सकता है, खुले तार का पता लगाने में सक्षम।

ओपन-वायर अलार्म 4 ¢ 20mA लूप के लिए स्वचालित गलती का पता लगाने

4×20 एमए लूप माप में, एक टूटी हुई केबल या विफल ट्रांसमीटर लूप करंट को शून्य पर गिरा देता है।शून्य धारा 4 एमए लाइव-शून्य न्यूनतम से अलग है ️ 4 एमए से कम धारा एक वैध प्रक्रिया संकेत का प्रतिनिधित्व नहीं कर सकती है. IC670ALG240-JC प्रत्येक चैनल को 4×20mA मोड में मॉनिटर करता है और वर्तमान मान्य सीमा से नीचे गिरने पर एक ओपन-वायर अलार्म ट्रिगर करता है।अलार्म स्वचालित रूप से एक नैदानिक आदेश के रूप में मेजबान प्रोसेसर को रिपोर्ट किया जाता है, बिना स्कैन प्रोग्राम परिवर्तन की आवश्यकता है।

ओवर रेंज और अंडर रेंज अलार्म एक ही सिद्धांत का पालन करते हैं ∙ कॉन्फ़िगर करने योग्य थ्रेशोल्ड लेवल सामान्य ऑपरेटिंग सीमाओं से अधिक होने पर नैदानिक रिपोर्ट को ट्रिगर करते हैं।

टर्मिनल ब्लॉक को माउंट करना ️ मॉड्यूल को रीवायरिंग के बिना बदलना

IC670ALG240-JC एक टर्मिनल ब्लॉक पर माउंट किया जाता है जो फील्ड वायरिंग ले जाता है। मॉड्यूल टर्मिनल ब्लॉक में प्लग होता है;टर्मिनल ब्लॉक सभी फील्ड तारों से जुड़े साथ माउंटिंग सतह पर तय रहता है.

जब किसी मॉड्यूल को बदलने की आवश्यकता होती है, तो मॉड्यूल को किसी भी फील्ड केबल को डिस्कनेक्ट किए बिना टर्मिनल ब्लॉक से खींचा जाता है।एक प्रतिस्थापन मॉड्यूल ️ कैलिब्रेट और कॉन्फ़िगर ️ एक ही टर्मिनल ब्लॉक में गिर जाता है. 16 एनालॉग लूप तुरंत फिर से कनेक्ट. कोई rewiring, कोई निरंतरता परीक्षण, रखरखाव के दौरान क्रॉस-वायरिंग का कोई खतरा नहीं. एक प्रक्रिया वातावरण में 24/7 चल रहा है,यह एक 15 मिनट मॉड्यूल स्वैप और एक 4 घंटे rewire-और परीक्षण काम के बीच अंतर है.

अनुप्रयोग परिदृश्य

टैंक फार्म इन्वेंट्रीःएक भंडारण टैंक क्षेत्र पर 16 स्तर ट्रांसमीटर ¢ एक प्रति टैंक 16 टैंक बैटरी में। सभी 4 ¢ 20mA संकेत एक IC670ALG240-JC से कनेक्ट होते हैं।मॉड्यूल की 10ms अद्यतन दर इन्वेंट्री गणना के लिए लगभग वास्तविक समय स्तर के डेटा प्रदान करती है.

बहु-क्षेत्र तापमान निगरानी:16 थर्मोकप्ल ट्रांसमीटर (420mA आउटपुट प्रकार) भट्ठी क्षेत्र तापमान माप के लिए।16-बिट रिज़ॉल्यूशन माप रेंज के माध्यम से ठीक तापमान रिज़ॉल्यूशन प्रदान करता है, जहां क्षेत्र-से-क्षेत्र सेटपॉइंट मिलान महत्वपूर्ण है.

डीसीएस के लिए प्रक्रिया चर अधिग्रहणःएक प्रक्रिया संयंत्र में क्षेत्र के उपकरण (प्रवाह, दबाव, तापमान, स्तर) 4 ¢ 20mA संकेत प्रदान करते हैं।IC670ALG240-JC मेजबान डीसीएस को प्रसारण के लिए जीनियस फील्ड कंट्रोल बस के लिए 16 चैनलों को एकत्र करता है.

अक्सर पूछे जाने वाले प्रश्न

Q1: IC670ALG240-JC के लिए किस बस इंटरफेस यूनिट (BIU) की आवश्यकता है?

IC670ALG240-JC एक जीनियस फील्ड कंट्रोल बस पर स्थापित होता है और एक बस इंटरफेस यूनिट (BIU) के माध्यम से संवाद करता है। संगत BIU बस प्रकार पर निर्भर करता हैःIC670GBI102 फील्ड कंट्रोल श्रृंखला के लिए मानक जीनियस बस इंटरफेस यूनिट हैमॉड्यूल को BIU के माध्यम से एक हाथ से आयोजित प्रोग्रामर या मेजबान प्रोसेसर के अनुप्रयोग से कॉन्फ़िगर किया जाता है।

Q2: इस मॉड्यूल के लिए उद्धृत 12-बिट और 16-बिट विनिर्देशों के बीच अंतर क्या है?

कई स्रोत अलग-अलग रिज़ॉल्यूशन का संदर्भ देते हैं। IC670ALG240 के लिए सत्यापित आंकड़ा 16-बिट है, जो 0 ′′ 25mA इनपुट स्पैन में 65,536 असतत गिनती स्तर प्रदान करता है।12-बिट आंकड़ा कुछ पुराने कैटलॉग में दिखाई देता है और पहले के हार्डवेयर संशोधनों को प्रतिबिंबित कर सकता हैजेसी संशोधन में 16-बिट एडीसी संकल्प है।

Q3: IC670ALG240-JC पर स्केलिंग कैसे कॉन्फ़िगर की जाती है?

तीन पूर्व-निर्धारित स्केलिंग रेंज मानक 420mA और 020mA ट्रांसमीटर इनपुट मानकों को कवर करते हैं। एक उपयोगकर्ता द्वारा कॉन्फ़िगर किए गए कस्टम स्केलिंग विकल्प मॉड्यूल को इंजीनियरिंग इकाइयों में मानों की रिपोर्ट करने की अनुमति देता है (जैसे.एक प्रवाह प्रेषक के लिए 0~100%, एक तापमान प्रेषक के लिए 0~1000°C) सीधे मेजबान कार्यक्रम में सीढ़ी तर्क में रूपांतरण के बिना।स्केलिंग विन्यास BIU प्रोग्रामिंग इंटरफ़ेस के माध्यम से किया जाता है.

Q4: क्या -JC प्रत्यय मौजूदा फील्ड कंट्रोल सिस्टम के साथ संगतता को प्रभावित करता है?

JC प्रत्यय हार्डवेयर संशोधन की पहचान करता है। IC670ALG240 के सभी संशोधन कार्यशील रूप से जीनियस फील्ड कंट्रोल सिस्टम के साथ संगत हैं और एक ही टर्मिनल ब्लॉक का उपयोग करते हैं।एक जेसी संशोधन वायरिंग या विन्यास परिवर्तन के बिना एक ही टर्मिनल ब्लॉक के रूप में एक पिछले संशोधन में गिर जाता है.

प्रश्न 5: खुले तार की स्थिति के दौरान चैनल रीडिंग का क्या होता है?

जब एक चैनल एक खुली तार की स्थिति का पता लगाता है (वर्तमान 4mA सीमा से नीचे 420mA मोड में), मॉड्यूल मेजबान को अलार्म की रिपोर्ट करता है और चैनल की निगरानी जारी रखता है। The channel's converted value is held at the last valid reading or set to a configurable default — the host programme reads the alarm flag and handles the channel's value according to the programmed fault response strategy.
