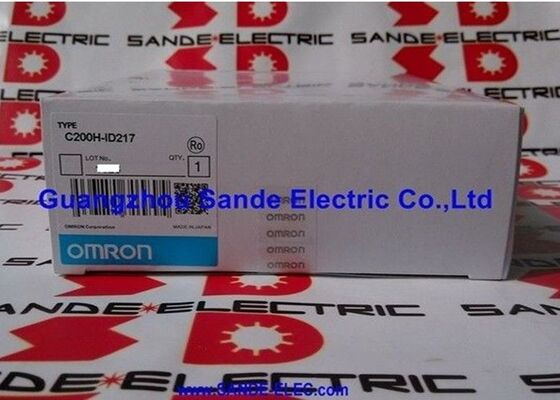

इनपुट इकाई C200H-ID217 C200HID217 C2OOH-ID217

ओमरॉन C200H-ID217 | SYSMAC C200H 64-चैनल 24V DC इनपुट मॉड्यूल - स्क्रू टर्मिनल / रैक माउंट / बंद

एक C200H मॉड्यूल में 64 डिजिटल इनपुट

C200H-ID217 ओमरॉन के SYSMAC C200H PLC प्लेटफॉर्म के लिए एक 64-चैनल 24V DC डिजिटल इनपुट मॉड्यूल है - मॉड्यूलर ओमरॉन PLC की पीढ़ी जिसने 1990 और 2000 के दशक के दौरान मशीन टूल, पैकेजिंग और सामान्य स्वचालन अनुप्रयोगों में स्थापित आधार बनाया। एकल मॉड्यूल से चौंसठ इनपुट चैनलों का मतलब है कि एक पूरी तरह से आबादी वाला C200H रैक स्लॉट की एक कॉम्पैक्ट संख्या से पर्याप्त मशीन I/O को संभालता है।

प्रत्येक इनपुट चैनल क्षेत्र में सेंसर, स्विच, पुशबटन और रिले संपर्कों से 24V डीसी सिग्नल स्वीकार करता है। 4.1A कुल इनपुट करंट पर, मॉड्यूल एक साथ सभी 64 चैनलों पर मजबूत सिग्नल रिसेप्शन प्रदान करता है। स्क्रू टर्मिनल कनेक्शन प्रत्यक्ष, सुरक्षित फ़ील्ड वायरिंग इंटरफ़ेस प्रदान करता है जिसका उपयोग C200H रैक प्लेटफ़ॉर्म के उत्पादन जीवन के दौरान करता है।

C200H-ID217 के बंद होने की पुष्टि हो गई है। C200H मशीनें जो उत्पादन में रहती हैं, इस मॉड्यूल के लिए आफ्टरमार्केट पर निर्भर करती हैं - परीक्षण किए गए अधिशेष और विनिमय इकाइयाँ उपलब्ध प्रतिस्थापन पथ हैं।

मुख्य विशिष्टताएँ

C200H प्लेटफ़ॉर्म संदर्भ

SYSMAC C200H श्रृंखला एक मूलभूत ओमरॉन प्लेटफ़ॉर्म थी - यह CS1 पीढ़ी से पहले की थी और मॉड्यूलर पीएलसी आर्किटेक्चर की स्थापना की थी जिसे ओमरॉन ने बाद के उत्पाद परिवारों में बनाया था। C200H, C200HX, C200HG, और C200HE वेरिएंट एक संगत I/O रैक और मॉड्यूल पारिस्थितिकी तंत्र साझा करते हैं, जिसका अर्थ है कि C200H-ID217 मॉड्यूल संगत रैक कॉन्फ़िगरेशन के भीतर इनमें से किसी भी नियंत्रक वेरिएंट की सेवा कर सकते हैं।

उत्पादन में अभी भी C200H नियंत्रक चलाने वाली मशीनों के लिए, एक अतिरिक्त इनपुट मॉड्यूल बनाए रखना एक व्यावहारिक विश्वसनीयता उपाय है। C200H I/O बस CS1 या CJ1 I/O मॉड्यूल के साथ आगे-संगत नहीं है - नए ओमरॉन प्लेटफ़ॉर्म से कोई सीधा प्लग-इन विकल्प नहीं है।

अक्सर पूछे जाने वाले प्रश्न

Q1: कौन से PLC मॉडल C200H-ID217 के साथ संगत हैं?

C200H-ID217 SYSMAC C200H, C200HX, C200HG और C200HE नियंत्रकों के साथ संगत I/O रैक में माउंट होता है। ये वेरिएंट एक सामान्य I/O बस और I/O मॉड्यूल प्रारूप साझा करते हैं। प्रतिस्थापन मॉड्यूल का ऑर्डर देने से पहले ओमरोन के C200H सिस्टम कॉन्फ़िगरेशन दस्तावेज़ के विरुद्ध स्थापित मशीन में विशिष्ट रैक प्रकार को सत्यापित करें।

Q2: मशीन C200H रैक पर I/O दोष दिखाती है। इनपुट मॉड्यूल को कारण के रूप में कैसे पुष्टि की जाती है?

C200H त्रुटि संकेतकों की जाँच करें - CPU और I/O मॉड्यूल प्रत्येक में दोष संकेतक होते हैं। यदि I/O रैक बस त्रुटि संकेतक सक्रिय है, तो पहले रैक में सभी मॉड्यूल सीटिंग की जांच करें। एक मॉड्यूल स्थिति के लिए विशिष्ट इनपुट मॉड्यूल दोष गलत इनपुट रीडिंग या प्रोग्राम किए गए इनपुट पते पर लापता इनपुट के रूप में प्रकट होता है। ज्ञात-अच्छे C200H-ID217 के साथ स्वैप परीक्षण निश्चित निदान कदम है।

Q3: क्या C200H-ID217 का उपयोग CS1 या CJ1 रैक में किया जा सकता है?

नहीं, C200H I/O बस CS1 और CJ1 बैकप्लेन बस से एक अलग भौतिक और विद्युत प्रारूप है। C200H मॉड्यूल CS1 या CJ1 रैक के साथ भौतिक रूप से संगत नहीं हैं, और इसके विपरीत। C200H चलाने वाली मशीनों को C200H-संगत मॉड्यूल का उपयोग करना चाहिए।

Q4: बंद होने के बाद C200H-ID217 कहाँ से प्राप्त किया जाता है?

SYSMAC C200H आफ्टरमार्केट के माध्यम से - ओमरोन सीएनसी और पीएलसी पार्ट्स विशेषज्ञ, औद्योगिक स्वचालन अधिशेष डीलर, और परीक्षणित C200H मॉड्यूल स्टॉक रखने वाली एक्सचेंज सेवाएं। स्थापित मॉड्यूल के लेबल से विशेष रूप से C200H-ID217 की पुष्टि करें। आसन्न C200H इनपुट मॉड्यूल चैनल गणना, इनपुट वोल्टेज या वर्तमान विनिर्देशों में भिन्न होते हैं।

Q5: C200H प्रोग्राम में 64 इनपुट चैनलों को कैसे संबोधित किया जाता है?

C200H सिस्टम कॉन्फ़िगरेशन के दौरान रैक में प्रत्येक मॉड्यूल स्लॉट के लिए I/O शब्द आवंटित करता है। एक 64-चैनल इनपुट मॉड्यूल चार I/O शब्द (64 बिट = 4 × 16-बिट शब्द) रखता है। विशिष्ट शब्द पते रैक में मॉड्यूल की स्लॉट स्थिति और सीपीयू के I/O तालिका कॉन्फ़िगरेशन पर निर्भर करते हैं। मॉड्यूल को उसी स्लॉट स्थिति में बदलने से प्रोग्राम में बदलाव किए बिना मौजूदा I/O पता आवंटन सुरक्षित रहता है।
