| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |

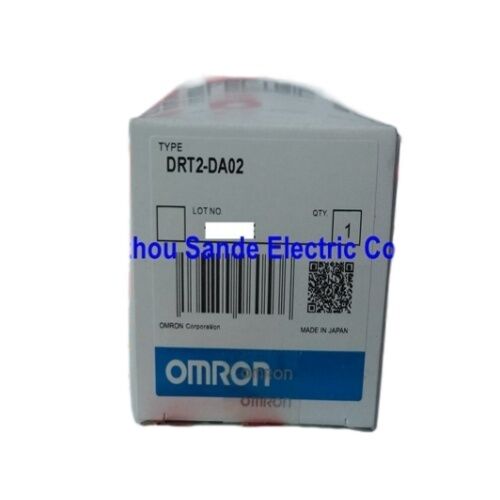

| मॉडल संख्या | DRT2-DA02 |
DRT2-DA02 एक एकल DeviceNet नोड पर दो एनालॉग आउटपुट चैनल प्रदान करता है, प्रत्येक स्वतंत्र रूप से या तो वोल्टेज या वर्तमान आउटपुट के लिए कॉन्फ़िगर करने योग्य है।कॉन्फ़िगरेशन प्रति चैनल सेट किया जाता है एक चैनल वर्तमान मोड (420 mA) में संचालित हो सकता है जबकि दूसरा वोल्टेज मोड (010V) में संचालित होता है, या दोनों एक ही रेंज का उपयोग कर सकते हैं। आउटपुट रेंज को डीआईपी स्विच या ओएमआरओएन कॉन्फ़िगरर टूल के माध्यम से चुना जाता है।
यह प्रति-चैनल स्वतंत्रता बहु-उपकरण पैनलों में व्यावहारिक लाभ है। एक इन्वर्टर ड्राइव 4 ′′ 20 mA संदर्भ की उम्मीद कर सकता है जबकि एक आसन्न नियंत्रण वाल्व 0 ′′ 10V स्वीकार करता है।प्रत्येक उपकरण प्रकार के लिए अलग एकल मोड मॉड्यूल जोड़ने के बजाय, एक एकल DRT2-DA02 एक DeviceNet पते से दोनों संभालता है.
1/6,000 पूर्ण पैमाने पर रिज़ॉल्यूशन चयनित आउटपुट रेंज में 6,000 कदम प्रदान करता है। एक 010V चैनल पर, यह लगभग 1.67 mV प्रति गिनती तक हल होता है। एक 420 mA वर्तमान चैनल पर,यह लगभग 2 तक हल हो जाता है.67 μA प्रति गिनती। ± 0.4% accuracy at 25°C means the maximum output error at full scale is ±24 mV on a 10V range or ±64 µA on a 20 mA range — sufficient for most industrial analog control tasks including drive speed reference, वाल्व की स्थिति, और प्रक्रिया नियंत्रक सेटपॉइंट।
| पैरामीटर | मूल्य |
|---|---|
| आउटपुट बिंदु | 2 चैनल (स्वतंत्र) |
| वोल्टेज रेंज | 0 ̊5V, 1 ̊5V, 0 ̊10V, ± 10V |
| वर्तमान सीमाएँ | 020 mA, 420 mA |
| संकल्प | 1/6,000 FS |
| 25°C पर सटीकता | ±0.4% एफएस |
| रूपांतरण का समय | 2 एमएस (दोनों चैनल) |
| भार (वोल्टेज) | ≥1 kΩ |
| भार (वर्तमान) | ≤600 Ω |
| अलगाव | फोटोकपलर |
| घुड़सवार | डीआईएन 35 मिमी रेल |
2 एमएस का रूपांतरण समय एक साथ दोनों आउटपुट को कवर करता है, पीएलसी स्कैन डिवाइसनेट डेटा पढ़ता है, मॉड्यूल दोनों चैनलों को 2 एमएस में परिवर्तित करता है,और अद्यतन एनालॉग वोल्टेज या धाराओं आउटपुट टर्मिनलों पर दिखाई देते हैंअधिकांश औद्योगिक एनालॉग नियंत्रण अनुप्रयोगों के लिए ¥ ड्राइव, वाल्व, तापमान नियंत्रक ¥ 2 एमएस प्रतिक्रिया समय की आवश्यकता के भीतर है।
Photocoupler isolation between the output circuits and the communications line prevents ground loops and high-frequency noise from the output field wiring coupling back into the DeviceNet communication busकैबिनेट में जहां एनालॉग आउटपुट केबल वैरिएबल-फ्रिक्वेन्सी ड्राइव या अन्य शोर स्रोतों के पास चलते हैं, यह अलगाव अतिरिक्त फ़िल्टरिंग हार्डवेयर के बिना संचार विश्वसनीयता बनाए रखता है।
प्रश्न 1: क्या एक चैनल एक साथ वोल्टेज मोड और दूसरा चालू मोड में हो सकता है?
हां. प्रत्येक आउटपुट चैनल को डीआईपी स्विच या ओएमआरओएन कॉन्फ़िगरर के माध्यम से स्वतंत्र रूप से कॉन्फ़िगर किया जाता है.एक चैनल एक ही समय में 010V वोल्टेज मोड में चल रहा है, जबकि अन्य 4 ¢ 20 mA वर्तमान मोड में संचालित कर सकते हैं. आउटपुट रेंज सेटिंग का दूसरे चैनल पर कोई प्रभाव नहीं पड़ता है.
Q2: दो आउटपुट मोड के लिए किस भार प्रतिरोध की सीमाएं लागू होती हैं?
वोल्टेज आउटपुट के लिए, कनेक्टेड लोड में न्यूनतम प्रतिबाधा 1 kΩ होनी चाहिए, कम प्रतिबाधा भार के कारण आउटपुट अपने नामित वर्तमान से अधिक हो जाता है और सटीकता में गिरावट आती है।अधिकतम लूप प्रतिरोध 600 Ω है लूप में उच्च प्रतिरोध आउटपुट को पूर्ण पैमाने पर वर्तमान तक पहुंचने से रोकता है. चालू करने से पहले कनेक्टेड डिवाइस इनपुट प्रतिबाधा की जांच करें.
प्रश्न 3: उच्च परिवेश तापमान पर DRT2-DA02 कितनी सटीक है?
25 डिग्री सेल्सियस पर सटीकता पूर्ण पैमाने का ±0.4% है। पूरे ऑपरेटिंग तापमान रेंज (−10 डिग्री सेल्सियस से +55 डिग्री सेल्सियस) में सटीकता विनिर्देश ±0.8% FS है।यह गिरावट थर्मल भिन्नता के तहत सटीक एनालॉग सर्किटरी के लिए विशिष्ट हैउच्च परिवेश तापमान पर अधिक सटीकता की आवश्यकता वाले अनुप्रयोगों के लिए, मॉड्यूल को तापमान नियंत्रित संलग्नक में स्थित करें या तदनुसार सटीकता बजट को कम करें।
Q4: क्या मॉड्यूल मानक OMRON पीएलसी जैसे CJ-सीरीज और CS-सीरीज के साथ संगत है?
DRT2-DA02 एक DeviceNet दास के रूप में DeviceNet पर संचार करता है.कोई भी DeviceNet मास्टर स्कैनर ∙ OMRON CJ-सीरीज DeviceNet मास्टर यूनिट या संगत तृतीय पक्ष स्कैनर सहित ∙ इस मॉड्यूल के साथ संवाद कर सकता हैI/O आवंटन और विन्यास DeviceNet मास्टर सेटअप के माध्यम से किया जाता है।मॉड्यूल के एनालॉग आउटपुट DeviceNet मास्टर के I/O मानचित्र में अपने आउटपुट क्षेत्र में लिखे गए डेटा द्वारा नियंत्रित होते हैं.
Q5: 4 ¢ 20 mA वर्तमान आउटपुट के लिए किस फील्ड वायरिंग कॉन्फ़िगरेशन की आवश्यकता होती है?
DRT2-DA02 वर्तमान आउटपुट एक सोर्सिंग (सक्रिय) प्रकार है, मॉड्यूल कनेक्टेड डिवाइस के माध्यम से धारा का स्रोत है।दो तारों के क्षेत्र उपकरणों (जो 4 ¢ 20 mA लूप वर्तमान द्वारा संचालित कर रहे हैं) सीधे मॉड्यूल के आउटपुट टर्मिनल और संकेत आम के बीच कनेक्ट. अलग बिजली की आपूर्ति की आवश्यकता वाले उपकरणों (गैरक्रियात्मक ट्रांसड्यूसर) को उचित लूप आपूर्ति के साथ वायर्ड किया जाना चाहिए। वायर्डिंग से पहले कनेक्टेड डिवाइस के इनपुट प्रकार की पुष्टि करें।
