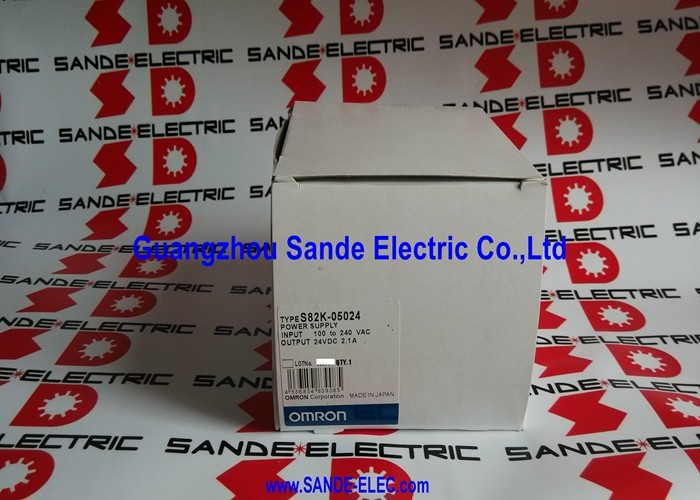

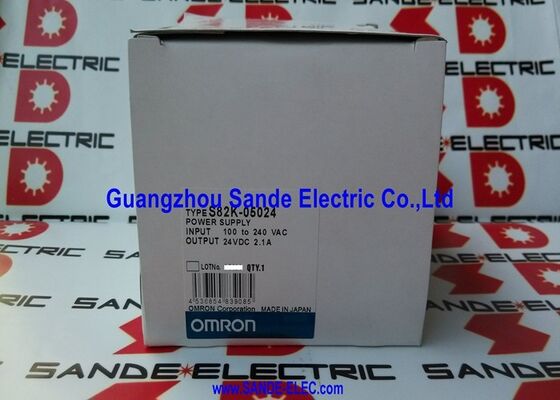

Omron S82K-05024 बिजली आपूर्ति S82K05024 S82K-O5O24

ओमरॉन S82K-05024 | S82K सीरीज DIN रेल स्विचिंग पावर सप्लाई - 24V DC / 2.1A / 50W / 100–240V AC ऑटो-सेलेक्ट

24V डीसी पर 50W - यूनिवर्सल एसी इनपुट, एडजस्टेबल आउटपुट

S82K-05024 पीएलसी I/O कार्ड, सेंसर नेटवर्क, सोलनॉइड वाल्व बैंक और 24V DC खींचने वाले नियंत्रण कक्ष लोड को पावर देने के लिए सिंगल-फ़ेज़ AC मेन को 2.1A (50W) पर एक विनियमित 24V DC आपूर्ति में परिवर्तित करता है। वाइड-रेंज एसी इनपुट स्वचालित रूप से 100-240V एसी आपूर्ति को संभालता है - बिजली आपूर्ति 100-120V एसी सिस्टम (उत्तरी अमेरिका, जापान) और 200-240V एसी सिस्टम (यूरोप, औद्योगिक 230V) दोनों पर रेंज चयन या लिंक परिवर्तन के बिना काम करती है। यह सार्वभौमिक इनपुट विभिन्न इंस्टॉलेशन क्षेत्रों के लिए अलग-अलग 120V और 240V वेरिएंट को स्टॉक करना समाप्त कर देता है।

फ्रंट-पैनल ट्रिमर का उपयोग करके आउटपुट वोल्टेज 21.6-27.6V DC रेंज पर समायोज्य है। यह आउटपुट को वितरित भार तक लंबे केबल रन में वोल्टेज ड्रॉप की भरपाई करने के लिए ठीक-ठीक ट्यून करने की अनुमति देता है, या तंग वोल्टेज आवश्यकताओं वाले लोड के लिए आउटपुट को सटीक रूप से सेट करने की अनुमति देता है। रिमोट सेंस क्षमता (जहां समर्थित है) आपूर्ति टर्मिनलों के बजाय लोड पर वोल्टेज को मापकर केबल ड्रॉप की भरपाई करती है।

डीसी लो अंडरवोल्टेज अलार्म इंडिकेटर एक व्यावहारिक कमीशनिंग और रखरखाव सुविधा है - जब आउटपुट वोल्टेज रेटेड के 75-90% तक गिर जाता है तो लाल एलईडी रोशनी करती है, जो पूर्ण आपूर्ति विफलता से पहले अतिभारित या खराब आपूर्ति की प्रारंभिक चेतावनी देती है।

मुख्य विशिष्टताएँ

ओवरलोड और अंडरवोल्टेज संरक्षण

S82K-05024 में एक ओवरलोड सुरक्षा सर्किट शामिल है - जब आउटपुट करंट रेटेड 2.1A से अधिक हो जाता है, तो थर्मल क्षति को रोकने के लिए सुरक्षा सक्रिय हो जाती है। S82K श्रृंखला में ओवरलोड सुरक्षा मोड आमतौर पर आउटपुट वोल्टेज को कम कर देता है या ओवरलोड की स्थिति साफ होने तक आपूर्ति बंद कर देता है। ध्यान दें कि बिल्ट-इन डीसी-डीसी कन्वर्टर्स के साथ लोड स्टार्टअप पर एक उच्च इनरश करंट पेश कर सकता है जो ओवरलोड सुरक्षा को क्षणिक रूप से सक्रिय कर सकता है - ओमरॉन का दस्तावेज़ीकरण इस स्थिति और उचित सॉफ्ट-स्टार्ट या अनुक्रमण दृष्टिकोण को संबोधित करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या S82K-05024 को 110V बनाम 230V AC आपूर्ति के लिए रेंज चयनकर्ता की आवश्यकता है?

नहीं, ऑटो-सेलेक्ट इनपुट बिना किसी लिंक परिवर्तन या चयनकर्ता स्विच के स्वचालित रूप से 100-240V एसी को संभालता है। ऑपरेटिंग रेंज 85V से 264V AC तक फैली हुई है, जो दुनिया भर में सभी मानक एकल-चरण आपूर्ति वोल्टेज को कवर करती है। बस उपलब्ध एसी सप्लाई को कनेक्ट करें और यूनिट 24V डीसी आउटपुट को नियंत्रित करती है।

Q2: क्या आउटपुट वोल्टेज को समायोजित किया जा सकता है, और सीमा क्या है?

हाँ। यूनिट पर एक ट्रिमर आउटपुट वोल्टेज को 21.6V DC और 27.6V DC के बीच समायोजित करने की अनुमति देता है। ट्रिम को समायोजित करने के लिए एक छोटे स्क्रूड्राइवर का उपयोग करें। सेटिंग की पुष्टि करने से पहले एक कैलिब्रेटेड मीटर के साथ लोड टर्मिनलों पर आउटपुट वोल्टेज को मापें - केबल प्रतिरोध के साथ एक रिमोट लोड आपूर्ति आउटपुट की तुलना में टर्मिनलों पर एक अलग वोल्टेज दिखाएगा।

Q3: जब लाल DC LOW संकेतक प्रकाशित होता है तो उसका क्या मतलब होता है?

लाल एलईडी तब सक्रिय होती है जब आउटपुट वोल्टेज रेटेड 24V के 75% और 90% के बीच गिर जाता है - लगभग 18–21.6V। यह इंगित करता है कि आपूर्ति अतिभारित है, एसी इनपुट न्यूनतम सीमा से नीचे है, या आपूर्ति ही खराब हो रही है। जैसे ही वोल्टेज गिरता है हरा संकेतक एक साथ मंद हो जाता है। आपूर्ति पूरी तरह विफल होने से पहले कारण की जांच करें।

Q4: क्या अधिक आउटपुट करंट के लिए दो S82K-05024 इकाइयों को समानांतर किया जा सकता है?

स्विचिंग बिजली आपूर्ति को समानांतर संचालन के लिए विशिष्ट परिस्थितियों की आवश्यकता होती है। समानांतर कनेक्शन पर मार्गदर्शन के लिए S82K श्रृंखला दस्तावेज़ की जाँच करें। उचित वर्तमान-साझाकरण व्यवस्था के बिना, एक आपूर्ति पूर्ण भार ले जा सकती है जबकि दूसरी अनलोड या ओवरलोड और रिकवरी के बीच एक चक्र में चलती है।

Q5: S82K-05024 बंद कर दिया गया है। क्या कोई वर्तमान ओमरोन प्रतिस्थापन है?

S82K श्रृंखला को S8VK और S8FS श्रृंखला सहित नए ओमरोन स्विचिंग बिजली आपूर्ति परिवारों द्वारा सफल बनाया गया है। S8VK-G05024 समान फॉर्म फैक्टर और DIN रेल माउंटिंग के साथ 24V DC / 2.1A / 50W प्रदान करता है। प्रतिस्थापन से पहले पुष्टि करें कि प्रतिस्थापन के आयाम, टर्मिनल लेआउट और फीचर सेट पैनल स्थान और एप्लिकेशन आवश्यकताओं से मेल खाते हैं।
