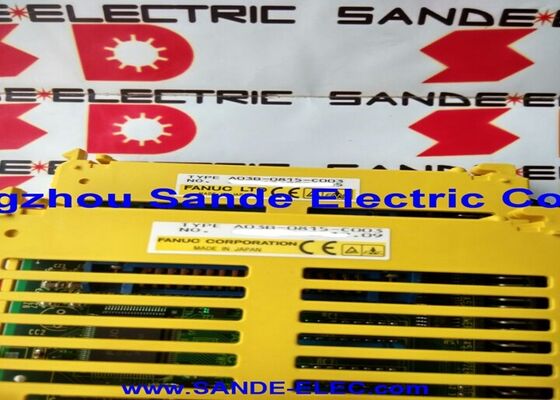

Fanuc LTD प्रकार A03B-0815-C003 विस्तार मॉड्यूल A03B-0815-COO3 A03B0815COO3 AO3B-O815-COO3 A03B-0815-C003

24 DI / 16 DO / No MPG / 1024/1024 अंक तक

The A03B-0815-C003 is Expansion Module B in FANUC's A03B-0815 I/O connection module family — a CNC slave I/O unit that extends the digital I/O capacity of FANUC CNC controls over the CNC's I/O link busप्रत्येक इकाई 24 डिजिटल इनपुट और 16 डिजिटल आउटपुट प्रदान करती है।इस विशेष संस्करण में कोई एमपीजी (मैनुअल पल्स जनरेटर) इंटरफ़ेस नहीं है, जहां एमपीजी हैंडव्हील इनपुट को किसी अन्य मॉड्यूल स्थिति या स्वयं सीएनसी नियंत्रक पर संभाला जाता है।.

The module communicates with the CNC as a slave on the I/O link — the serial communication bus that FANUC uses to connect the CNC to distributed I/O modules in the machine cabinet and on the machine structure itself. 16 मॉड्यूल एक एकल सीएनसी के साथ गुलाम के रूप में जुड़ सकते हैं, सिस्टम को अधिकतम 1024 डिजिटल इनपुट और 1024 डिजिटल आउटपुट तक स्केल कर सकते हैं।

यह विस्तार क्षमता जटिल मशीनिंग केंद्रों, बड़े प्रारूप की सीएनसी मशीनों और स्वचालितकरण अनुक्रमों, उपकरण परिवर्तक,पैलेट हैंडलिंग, और शीतलता प्रबंधन।

A03B-0815 श्रृंखला कई I/O कनेक्शन मॉड्यूल वेरिएंट को कवर करती है।उनके बीच प्राथमिक अंतर यह है कि क्या मॉड्यूल में हैंडव्हील जॉग कनेक्शन के लिए एमपीजी (मैनुअल पल्स जनरेटर) इंटरफ़ेस शामिल है. C003 संस्करण (मॉड्यूल बी) कोई MPG इंटरफ़ेस नहीं ले जाता है यह एक शुद्ध डिजिटल I/O विस्तार इकाई है। यदि मशीन को वितरित I/O मॉड्यूल पर हैंडव्हील जॉग कनेक्शन की आवश्यकता होती है, तो यह एक डिजिटल I/O विस्तार इकाई है।A03B-0815 श्रृंखला के भीतर MPG से सुसज्जित संस्करण सही विनिर्देश है.

आदेश देने से पहले स्थापित मॉड्यूल के लेबल और मशीन के I/O लिंक कॉन्फ़िगरेशन की पुष्टि करें।प्रत्येक मॉड्यूल का स्लॉट पता और सीएनसी के पीएमसी मापदंडों में आई/ओ असाइनमेंट यह निर्धारित करता है कि यह किस डीआई/डीओ बिंदु पर कब्जा करता हैएक ही भौतिक स्लॉट पर कब्जा करने वाले प्रतिस्थापन मॉड्यूल को I/O पते के पुनर्वितरण की आवश्यकता नहीं होती है।

A03B-0815 I/O कनेक्शन मॉड्यूल श्रृंखला का उपयोग FANUC सीरीज 16, 18, और 21 सीएनसी नियंत्रणों के साथ-साथ संबंधित i-सीरीज वेरिएंट (16i, 18i, 21i) के साथ किया जाता है।संगतता विशिष्ट सीएनसी मॉडल और पीएमसी आई/ओ लिंक कॉन्फ़िगरेशन पर निर्भर करती है. इस मॉड्यूल को जोड़ने या बदलने से पहले सीएनसी मॉडल और मौजूदा आई/ओ लिंक स्लेव कॉन्फ़िगरेशन की पुष्टि करें.

एमपीजी (मैनुअल पल्स जनरेटर) इंटरफ़ेस मैनुअल अक्ष आंदोलन के लिए हैंडव्हील जॉग इनपुट को संभालता है। यदि मशीन एक एमपीजी हैंडव्हील का उपयोग करती है और कनेक्शन इस मॉड्यूल स्थिति के माध्यम से रूट किया जाता है,एमपीजी से लैस संस्करण आवश्यक है. C003 (MPG के बिना) को MPG से लैस स्थिति में स्थापित करने से हैंडव्हील को सीएनसी से डिस्कनेक्ट कर दिया जाता है. आदेश देने से पहले मशीन के वायरिंग दस्तावेज की पुष्टि करें.

A03B-0815-C003 I/O लिंक चेन में एक परिभाषित स्लॉट पर कब्जा कर लेता है। सीएनसी के पीएमसी I/O लिंक पैरामीटर प्रत्येक कनेक्टेड मॉड्यूल को इसकी स्लॉट स्थिति के आधार पर एक I/O एड्रेस ब्लॉक असाइन करते हैं।मॉड्यूल को बदलने के बाद, I/O पते अपरिवर्तित रहते हैं बशर्ते कि प्रतिस्थापन एक ही भौतिक स्लॉट स्थिति पर हो।

नहीं. सीएनसी के आई/ओ लिंक आर्किटेक्चर कुल दास संख्या को 16 मॉड्यूल तक सीमित करता है, जो पूरी दास श्रृंखला में अधिकतम 1024 डीआई / 1024 डीओ प्रदान करता है। इस सीमा से परे आई/ओ आवश्यकताओं के लिए,अतिरिक्त सीएनसी नियंत्रण धुरी या एक समर्पित पीएमसी मंच की आवश्यकता होगी.

जांचें कि प्रतिस्थापित मॉड्यूल के दोनों छोरों पर I/O लिंक केबल कनेक्शन पूरी तरह से बैठे हैं। जांचें कि मॉड्यूल के स्टेशन पता स्विच (यदि मौजूद हों) मूल विन्यास से मेल खाते हैं।एक गलत पते के साथ एक मॉड्यूल सीएनसी के लिए एक लापता दास के रूप में प्रकट होता है, एक I/O लिंक संचार अलार्म उत्पन्न करता है. सीएनसी के PMC I/O लिंक कॉन्फ़िगरेशन सही मॉड्यूल संख्या और पते सूचीबद्ध की पुष्टि करें.
