| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | Contact:Ms Amy SKYPE:sandesales01 EMAIL:sales01@sande-elec.com |

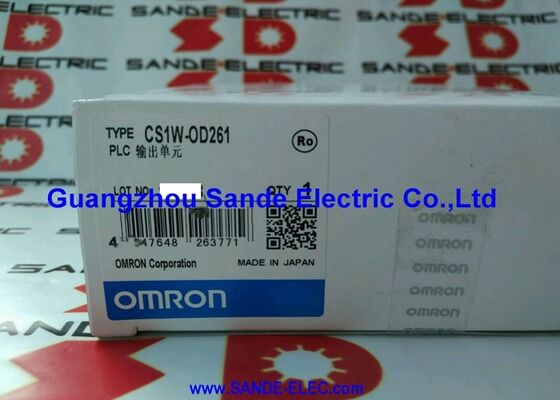

| मॉडल संख्या | CS1W-OD261 |
CS1W-OD261 एकल CS1 रैक स्लॉट से 64 एनपीएन ट्रांजिस्टर आउटपुट बिंदु प्रदान करता है, जिसकी चौड़ाई 34.5 मिमी है। 0.5ms ऑन और 1.0ms ऑफ प्रतिक्रिया के साथ 0.3A प्रति बिंदु पर,यह मानक 24V सीसी क्षेत्र उपकरणों की पूरी रेंज चलाता है, रिले कॉइल्स, कॉन्टैक्टर कॉइल्स, सिग्नल लैंप, और मोटर स्टार्टर सहायक उपकरण, जो कि मशीन चक्र के समय की आवश्यकताओं के अनुरूप प्रतिक्रिया गति के साथ हैं।
SYSMAC CS1 मशीन और प्रक्रिया स्वचालन के लिए ओमरोन का उच्च घनत्व, उच्च गति पीएलसी मंच था। CS1 वास्तुकला एक एकल रैक को कई I / O मॉड्यूल से भरने की अनुमति देती है,और CS1W-OD261 के 64-बिंदु घनत्व का मतलब है कि एक मॉड्यूल एक ही रैक स्लॉट चौड़ाई में एक विशिष्ट 32-बिंदु इकाई की दो बार आउटपुट गणना प्रदान करता हैउन मशीनों के लिए जहां आउटपुट की संख्या अधिक है और रैक स्थान सीमित है, 64-बिंदु प्रारूप मॉड्यूल की संख्या को कम करता है और विशेष कार्य मॉड्यूल के लिए रैक स्लॉट उपलब्ध करता है।
एनपीएन सिंकिंग आउटपुट प्रकार का अर्थ है आउटपुट ट्रांजिस्टर लोड सर्किट के कम (सामान्य/नकारात्मक) पक्ष को स्विच करते हैं।यह पीएनपी-स्रोत सेंसर सर्किट के लिए और एनपीएन लोड-स्विचिंग कन्वेंशन के अनुसार प्रतिष्ठानों के लिए सही चयन हैकिसी दिए गए प्रतिष्ठान के लिए एनपीएन बनाम पीएनपी निर्दिष्ट करने से पहले फील्ड डिवाइस की ध्रुवीयता और वायरिंग व्यवस्था की पुष्टि करें।
| पैरामीटर | मूल्य |
|---|---|
| अंक | 64 (एनपीएन, डूबना) |
| आउटपुट वोल्टेज | 12 ∙ 24 वी डीसी |
| वर्तमान प्रति बिंदु | 0.3A अधिकतम |
| वर्तमान प्रति आम | 1.6A अधिकतम |
| ऑन प्रतिक्रिया समय | 0.5ms अधिकतम |
| OFF प्रतिक्रिया समय | 1.0ms अधिकतम |
| मॉड्यूल चौड़ाई | 34.5 मिमी |
| घुड़सवार | सीएस1 रैक/बैकप्लेन |
| आईपी रेटिंग | IP20 |
| अनुपालन | cULus कक्षा I डिवी 2, CE |
Q1: CS1W-OD261 सभी 64 आउटपुट पर अधिकतम कितना करंट डूब सकता है?
प्रत्येक बिंदु अधिकतम 0.3A को संभालता है। प्रत्येक सामान्य टर्मिनल अधिकतम 1.6A को संभालता है। 64 बिंदु कई सामान्य समूहों को साझा करते हैं। प्रति समूह 1.6A की सामान्य सीमा लागू होती है।प्रति समूह समवर्ती भार वर्तमान की गणना करें और यह 1 के भीतर रहता है की पुष्टि.6A. प्रति-सामान्य सीमा से अधिक होने से अति ताप का कारण बनता है, भले ही व्यक्तिगत बिंदु धाराएं नामित सीमा के भीतर हों।
Q2: क्या CS1W-OD261 CS1D रिडंडेंट सिस्टम के साथ संगत है?
CS1W-OD261 एक मानक CS1 I/O इकाई है और CS1 प्रणालियों के साथ संगत है।ओमरोन के सीएस1डी सिस्टम कॉन्फ़िगरेशन दस्तावेज में विशिष्ट संगतता आवश्यकताओं का सत्यापन करें कुछ मॉड्यूल सीएस1डी कॉन्फ़िगरेशन में समर्थित हैं और कुछ नहीं हैं.
प्रश्न 3: पीएलसी द्वारा आउटपुट पर कमांड दिया जाता है लेकिन फील्ड लोड सक्रिय नहीं होता है। दोष को कैसे अलग किया जाता है?
मॉड्यूल के बिंदु संकेतक एल ई डी का उपयोग करें ️ प्रत्येक आउटपुट बिंदु में एक एल ई डी है जो बिंदु पर कमांड पर प्रकाश डालता है। यदि एल ई डी चालू है लेकिन भार सक्रिय नहीं होता है,दोष बाहरी वायरिंग या फील्ड डिवाइस में ही हैयदि पीएलसी आउटपुट बिट सेट होने पर एलईडी बंद है, तो दोष पीएलसी प्रोग्राम, आई/ओ आवंटन या मॉड्यूल में है।CX-प्रोग्रामर के साथ मजबूर आउटपुट सत्यापित करें मॉड्यूल कार्यक्रम तर्क से स्वतंत्र रूप से प्रतिक्रिया करता है की पुष्टि करने के लिए.
Q4: एक CS1 रैक में कितने CS1W-OD261 मॉड्यूल स्थापित किए जा सकते हैं?
सीएस1 बैकप्लेन अधिकतम स्लॉट संख्या निर्धारित करता हैउपलब्ध स्लॉट को सीएस1 आई/ओ और बुद्धिमान मॉड्यूल के किसी भी संयोजन से भरा जा सकता है, CPU के I/O शब्द आवंटन के अधीन। 64-बिंदु CS1W-OD261 दो 32-बिंदु मॉड्यूल की तुलना में कम शब्द लेता है, I/O आवंटन का अधिक कुशलता से उपयोग करता है।
Q5: 0.3A प्रति बिंदु रेटेड करंट को पार करने का क्या प्रभाव है?
प्रति बिंदु रेटेड करंट से अधिक होने से आउटपुट ट्रांजिस्टर अपने सुरक्षित संचालन क्षेत्र के बाहर काम करता है, जिससे थर्मल तनाव उत्पन्न होता है जो इसकी सेवा जीवन को छोटा करता है या तत्काल विफलता का कारण बनता है।0 से अधिक लोड खींचने के लिए.3A (जैसे बड़े सोलेनोइड वाल्व या डीसी मोटर स्टार्टर), एक मध्यवर्ती रिले ′′ आउटपुट ट्रांजिस्टर रिले कॉइल (आमतौर पर 50 ′′ 100mA) को चलाता है,और रिले संपर्क उच्च-वर्तमान भार स्विच.
