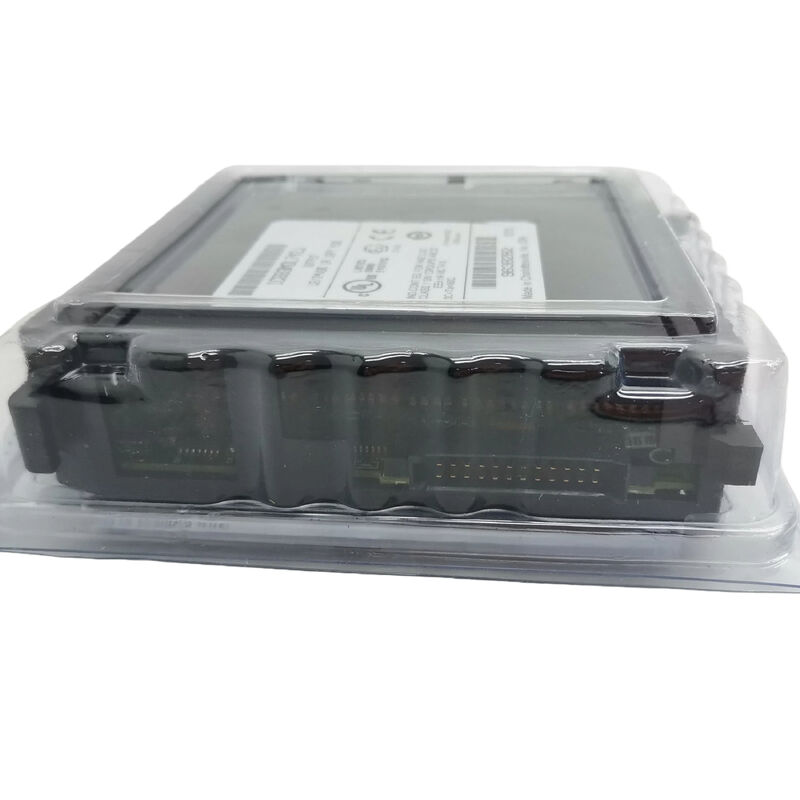

GE FANUC 12/24 Vdc आउटपुट IC693MDL741 IC-693MDL741

आईसी693एमडीएल741 | जीई फैनुक सीरीज 90-30 16-प्वाइंट डीसी आउटपुट मॉड्यूल - 12/24VDC / 0.5A प्रति पॉइंट / नकारात्मक तर्क / 2×8 समूह / 1500V अलगाव

नकारात्मक तर्क - क्षेत्र में इसका क्या अर्थ है

नकारात्मक तर्क (डूबना) का अर्थ है कि प्रत्येक आउटपुट चैनल लोड के नकारात्मक/सामान्य पक्ष को मॉड्यूल के आउटपुट टर्मिनल से जोड़ता है। सकारात्मक आपूर्ति वोल्टेज उपयोगकर्ता की बाहरी बिजली आपूर्ति से सीधे लोड के एक तरफ आती है। जब आउटपुट सक्रिय होता है, तो IC693MDL741 लोड से आउटपुट ट्रांजिस्टर के माध्यम से नकारात्मक बस तक एक वर्तमान पथ प्रदान करता है - सर्किट को पूरा करता है।

यह सिंकिंग व्यवस्था जापानी और एशियाई मशीन टूल सम्मेलनों में कई औद्योगिक डीसी क्षेत्र उपकरणों के लिए मानक है। एनपीएन-प्रकार के सोलनॉइड वाल्व, संकेतक और सिंकिंग इनपुट के लिए वायर्ड रिले कॉइल ध्रुवीयता उलटे बिना सीधे IC693MDL741 के आउटपुट से जुड़ते हैं। सोर्सिंग (पीएनपी) लोड के लिए, एक इंटरपोज़िंग रिले या एक अलग मॉड्यूल संस्करण की आवश्यकता होती है।

उपयोगकर्ता की बाहरी 12V या 24V DC आपूर्ति सभी फ़ील्ड उपकरणों को शक्ति प्रदान करती है। IC693MDL741 केवल स्विचिंग ट्रांजिस्टर प्रदान करता है - बैकप्लेन से कोई फ़ील्ड वोल्टेज प्राप्त नहीं होता है।

मुख्य विशिष्टताएँ

आठ के दो समूह - व्यवस्थित वायरिंग और अलगाव

16 आउटपुट बिंदुओं को 8 के दो बराबर समूहों में विभाजित किया गया है। प्रत्येक समूह का अपना सामान्य आउटपुट टर्मिनल है। इसका मतलब यह है:

• तारों की स्पष्टता:समूह 0 (अंक 0-7) और समूह 1 (अंक 8-15) अलग-अलग पावर कॉमन्स से जुड़ते हैं। विभिन्न वोल्टेज सर्किट में फ़ील्ड डिवाइस क्रॉस-संदूषण के बिना विभिन्न समूहों का उपयोग कर सकते हैं।
• वर्तमान क्षमता:प्रत्येक कॉमन अधिकतम 2A - 0.5A पूर्ण लोड पर 8 आउटपुट का समर्थन करता है। सबसे खराब स्थिति में सामान्य टर्मिनल को उस समूह के सभी 8 बिंदुओं के कुल भार के लिए रेट किया जाना चाहिए।
• समूह अलगाव:दो समूहों के बीच 500V अलगाव, अलगाव सीमा के भीतर समूह 0 और समूह 1 के लिए अलग-अलग बाहरी आपूर्ति क्षमता की अनुमति देता है। पूरी तरह से अलग लोड पावर सर्किट के लिए, यह समूहों के बीच सुरक्षित विद्युत पृथक्करण प्रदान करता है।

अनुप्रयोग परिदृश्य

मशीन टूल पर सोलनॉइड वाल्व नियंत्रण:श्रृंखला 90-30 नियंत्रक वर्कपीस क्लैंपिंग सिस्टम में 12 वायवीय सोलनॉइड वाल्व (एनपीएन, सिंकिंग) का प्रबंधन करता है। IC693MDL741 के दो समूह प्रति समूह एक समान के साथ बाएँ और दाएँ क्लैंपिंग सर्किट के लिए अलग-अलग नियंत्रण प्रदान करते हैं।

संकेतक पैनल नियंत्रण:16 आउटपुट बिंदुओं से जुड़े मशीन ऑपरेटर पैनल पर सोलह स्थिति संकेतक लैंप। IC693MDL741 में एलईडी संकेतक एचएमआई ऑपरेटर को एक अलग लैंप परीक्षण उपकरण के बिना कमीशनिंग के दौरान लैंप वायरिंग निरंतरता को सत्यापित करने की अनुमति देते हैं।

उच्च-वर्तमान भार के लिए रिले कॉइल ड्राइव:IC693MDL741 16 इंटरपोज़िंग रिले कॉइल (24VDC, सिंकिंग) चलाता है। रिले उच्च-वर्तमान 240VAC मोटर संपर्ककर्ताओं को स्विच करते हैं। 0.5A प्रति बिंदु आराम से 0.1–0.3A के मानक रिले कॉइल करंट को संभालता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: IC693MDL741 (नकारात्मक तर्क) और IC693MDL740 (सकारात्मक तर्क) के बीच क्या अंतर है?

IC693MDL740 सकारात्मक तर्क (सोर्सिंग) का उपयोग करता है - इसके आउटपुट सकारात्मक बस से लोड तक करंट की आपूर्ति करते हैं। IC693MDL741 नकारात्मक तर्क (डूबने) का उपयोग करता है - इसके आउटपुट नकारात्मक बस में लोड करंट के लिए वापसी पथ प्रदान करते हैं। चुनाव पूरी तरह से फील्ड डिवाइस वायरिंग परंपरा पर निर्भर करता है। एनपीएन फ़ील्ड डिवाइस सिंकिंग (आईसी693एमडीएल741) का उपयोग करते हैं; PNP फ़ील्ड डिवाइस सोर्सिंग (IC693MDL740) का उपयोग करते हैं। चयन करने से पहले फ़ील्ड डिवाइस विनिर्देशों और मौजूदा वायरिंग मानकों की जाँच करें।

Q2: क्या IC693MDL741 को सीरीज 90-30 बेसप्लेट के किसी भी स्लॉट में स्थापित किया जा सकता है?

हाँ। IC693MDL741 श्रृंखला 90-30 बेसप्लेट के किसी भी I/O स्लॉट में स्थापित होता है - मॉड्यूल स्लॉट-विशिष्ट नहीं है। पीएलसी प्रोग्रामर सिस्टम कॉन्फ़िगरेशन में स्लॉट को I/O एड्रेसिंग निर्दिष्ट करता है। स्लॉट स्थिति I/O एड्रेस मैपिंग निर्धारित करती है, मॉड्यूल फ़ंक्शन नहीं।

Q3: IC693MDL741 के फ़ील्ड सर्किट के लिए किस बाहरी बिजली आपूर्ति की आवश्यकता है?

उपयोगकर्ता को फ़ील्ड उपकरणों के लिए बाहरी 12V या 24V DC बिजली की आपूर्ति करनी होगी - IC693MDL741 आंतरिक रूप से फ़ील्ड पावर उत्पन्न नहीं करता है। बाहरी आपूर्ति वोल्टेज मॉड्यूल की ऑपरेटिंग रेंज के भीतर रहना चाहिए: 12 से 24 वी डीसी, +20% और -15% की सहनशीलता के साथ। इसका मतलब है कि आपूर्ति लगभग 10.2V से 28.8V तक हो सकती है और फिर भी विनिर्देश के भीतर हो सकती है।

Q4: IC693MDL741 किस प्रकार के भार को सीधे 0.5A प्रति बिंदु पर चला सकता है?

सोलनॉइड वाल्व (24VDC, 0.1–0.4A कॉइल करंट), इंडिकेटर लैंप और LED (24VDC, 0.5A तक), रिले कॉइल्स (24VDC, 0.1–0.3A), और छोटे कॉन्टैक्टर कॉइल्स सभी 0.5A रेटिंग के भीतर हैं। आगमनात्मक भार (सोलनॉइड्स, रिले कॉइल्स) के लिए, कॉइल में दमन डायोड जोड़ें - डी-एनर्जाइजेशन पर बैक-ईएमएफ बिना दमन के आउटपुट ट्रांजिस्टर को नुकसान पहुंचा सकता है। मोटर लोड और 0.5A से अधिक बड़े संपर्ककर्ताओं को इंटरपोज़िंग रिले की आवश्यकता होती है।

Q5: क्या पुनरीक्षण प्रत्यय (741सी, 741ई, 741एफ, 741जी) कार्यात्मक रूप से समतुल्य हैं?

अक्षर प्रत्यय (C, E, F, G) IC693MDL741 के हार्डवेयर संशोधनों की पहचान करते हैं। सभी संशोधन कार्यात्मक रूप से समतुल्य हैं - समान 16-पॉइंट 12/24VDC 0.5A नकारात्मक तर्क विनिर्देश, समान वायरिंग, समान स्लॉट संगतता। पिछली संगतता को बनाए रखते हुए संशोधन आंतरिक घटक या विनिर्माण अद्यतन को प्रतिबिंबित करते हैं। पहले 741C का उपयोग करने वाले सिस्टम में 741G प्रतिस्थापन के लिए किसी प्रोग्राम परिवर्तन की आवश्यकता नहीं होती है।
