| उत्पत्ति के प्लेस | यूएसए |
| ब्रांड नाम | GE |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | आईसी697एएलजी440 |

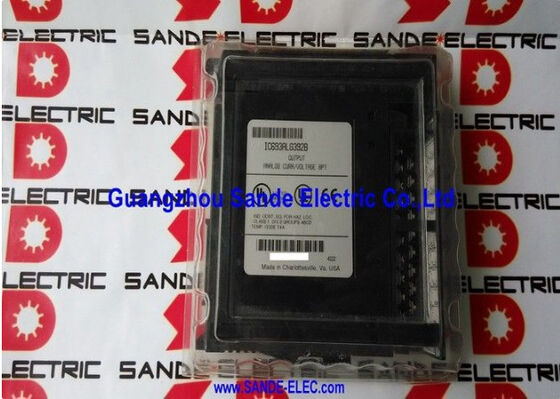

IC697ALG440 GE Fanuc सीरीज 90-70 एनालॉग इनपुट सिस्टम के लिए वर्तमान इनपुट विस्तारक मॉड्यूल है।यह स्वतंत्र रूप से काम नहीं करता है यह हमेशा IC697ALG230 आधार कनवर्टर मॉड्यूल के साथ जोड़ा जाता हैIC697ALG230 एनालॉग-टू-डिजिटल रूपांतरण हार्डवेयर और सीरीज 90-70 सीपीयू के लिए संचार पथ प्रदान करता है।IC697ALG440 आधार कनवर्टर के प्रारंभिक 8 चैनलों के लिए 16 अतिरिक्त 420mA इनपुट चैनल जोड़ता है, जो प्रति विस्तारक 16 चैनलों के ब्लॉक में पूरी प्रणाली की एनालॉग माप क्षमता का विस्तार करता है।
एक बेस कन्वर्टर सात एक्सपेंडर मॉड्यूल तक का समर्थन करता है। IC697ALG440 (वर्तमान) और IC697ALG441 (वोल्टेज) एक्सपेंडर का मिश्रण। पूरी तरह से भरा हुआ, सिस्टम 120 एनालॉग इनपुट चैनलों तक पहुंचता हैःआधार कनवर्टर से 8 प्लस विस्तारकों से 7×16. सभी चैनलों के माध्यम से आधार और सभी विस्तारकों एकल आधार कनवर्टर के एडीसी द्वारा प्रबंधित कर रहे हैं. एडीसी का उपयोग करता है एक एनालॉग multiplexer क्रम में प्रत्येक इनपुट को स्कैन करने के लिए4ms अद्यतन दर उपप्रणाली के सभी चैनलों पर लागू होती है.
16 इनपुट में से प्रत्येक अंतर माप और प्रत्येक चैनल के लिए व्यक्तिगत उपयोगकर्ता स्केलिंग के लिए व्यक्तिगत रूप से विन्यस्त किया जा सकता है।कोई हार्डवेयर जंपर्स या डीआईपी स्विच चैनल कॉन्फ़िगरेशन को नियंत्रित नहीं करते हैं मॉड्यूल सीरीज़ 90-70 सीपीयू के सॉफ्टवेयर कॉन्फ़िगरेशन से अपना कॉन्फ़िगरेशन पढ़ता हैप्रत्येक इनपुट चैनल 16-बिट रिज़ॉल्यूशन पर श्रृंखला 90-70 में %AI मेमोरी का एक शब्द का उपयोग करता है.मॉड्यूल को IC697ALG230 बेस कन्वर्टर के साथ एक ही रैक में और इसके शारीरिक रूप से समीप रखा जाना चाहिए।.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | IC697ALG440 |
| इनपुट चैनल | 16 |
| इनपुट रेंज | 4×20mA |
| संकल्प | 16-बिट |
| अद्यतन दर | 2.4ms |
| शक्ति | 0.4A @ 5V DC (2W) |
| आधार मॉड्यूल | IC697ALG230 |
| अधिकतम प्रणाली | 120 चैनल |
| डेटा प्रारूप | 2 का पूरक |
| विन्यास | सॉफ्टवेयर (डीआईपी स्विच नहीं) |
| स्थिति | बंद |
IC697ALG440 चार टर्मिनलों का उपयोग करके एक सरल समानांतर वायरिंग योजना के माध्यम से IC697ALG230 बेस कन्वर्टर से जुड़ा हुआ है।बेस कन्वर्टर के टर्मिनल 36 और 38 एनालॉग विस्तार संकेत कनेक्शन के रूप में कार्य करते हैंटर्मिनल 37 और 39 बेस और एक्सपेंडर के बीच संचार के लिए अंतर डेटा बस बनाते हैं। टर्मिनल 35 पर एक शील्ड ग्राउंड कनेक्शन शील्ड केबल स्थापना के लिए उपलब्ध है,हालांकि परिरक्षण वैकल्पिक है.
प्रश्न 1: क्या IC697ALG440 का उपयोग IC697ALG230 बेस कन्वर्टर के बिना किया जा सकता है?
नहीं. IC697ALG440 एक एक्सपेंडर मॉड्यूल है ∙ इसमें अपना कोई एनालॉग-टू-डिजिटल कन्वर्टर नहीं है। IC697ALG230 बेस कन्वर्टर एडीसी, सीरीज 90-70 सीपीयू के लिए संचार इंटरफ़ेस प्रदान करता है,और पूर्ण एनालॉग उपप्रणाली के लिए शक्ति नियंत्रणएक्सपेंडर एक इनपुट मल्टीप्लेक्सर एक्सटेंशन है; बेस कन्वर्टर रूपांतरण करता है। IC697ALG230 के बिना IC697ALG440 स्थापित करने से पीएलसी में कोई एनालॉग डेटा उत्पन्न नहीं होता है।
Q2: एक IC697ALG230 बेस कन्वर्टर से कितने IC697ALG440 मॉड्यूल कनेक्ट किए जा सकते हैं?
कुल मिलाकर सात एक्सपेंडर मॉड्यूल एक IC697ALG230 बेस कन्वर्टर से कनेक्ट हो सकते हैं। इससे पूर्ण उपप्रणाली 8 बेस चैनल + 7×16 = 120 चैनल मिलती है।सात विस्तारक IC697ALG440 (वर्तमान) और IC697ALG441 (वोल्टेज) मॉड्यूल का कोई भी संयोजन हो सकता है वे सात विस्तारक अधिकतम तक किसी भी अनुपात में मिश्रित किया जा सकता है.
Q3: क्या IC697ALG440 4-20mA और 0-20mA दोनों को संभालता है, या केवल 4-20mA?
IC697ALG440 धारा विस्तारक अपने मानक धारा लूप रेंज के रूप में 4 ′′ 20mA इनपुट संकेत स्वीकार करता है। 0 ′′ 20mA या वोल्टेज इनपुट की आवश्यकता वाले कॉन्फ़िगरेशन के लिए,आधार कनवर्टर के माध्यम से विभिन्न चैनल विन्यास या विभिन्न विस्तारक वेरिएंट लागू होते हैंविस्तारक प्रकार का चयन करने से पहले फील्ड ट्रांसमीटर विनिर्देशों से आवश्यक इनपुट रेंज की पुष्टि करें।
प्रश्न 4: IC697ALG440 चैनल दोषों का पता कैसे लगाया जाता है?
मॉड्यूल पर सभी ठीक एल ई डी सामान्य संचालन के दौरान सभी ठोस हरे रंग की रोशनी होनी चाहिए। एक चमकती या बंद ठीक एल ई डी एक चैनल दोष या मॉड्यूल दोष इंगित करता है। पीएलसी कार्यक्रम में, open wire conditions on 4–20mA channels typically result in the channel reading below the 4mA live-zero threshold — the base converter's open-wire detection capability can flag these conditions through the %AI data in the CPU.
Q5: IC697ALG440 को रोकने के बाद कहां से लिया जाता है?
GE Fanuc सीरीज 90-70 के बाद के बाजार के माध्यम से Emerson स्वचालन-संरेखित स्पेयर पार्ट्स डीलरों, परीक्षण अधिशेष आपूर्तिकर्ताओं, और मरम्मत सेवाओं के माध्यम से।डी आदिसभी संशोधन एक ही कार्य करते हैं; आपूर्तिकर्ता से उपलब्धता की पुष्टि करें।
