| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |

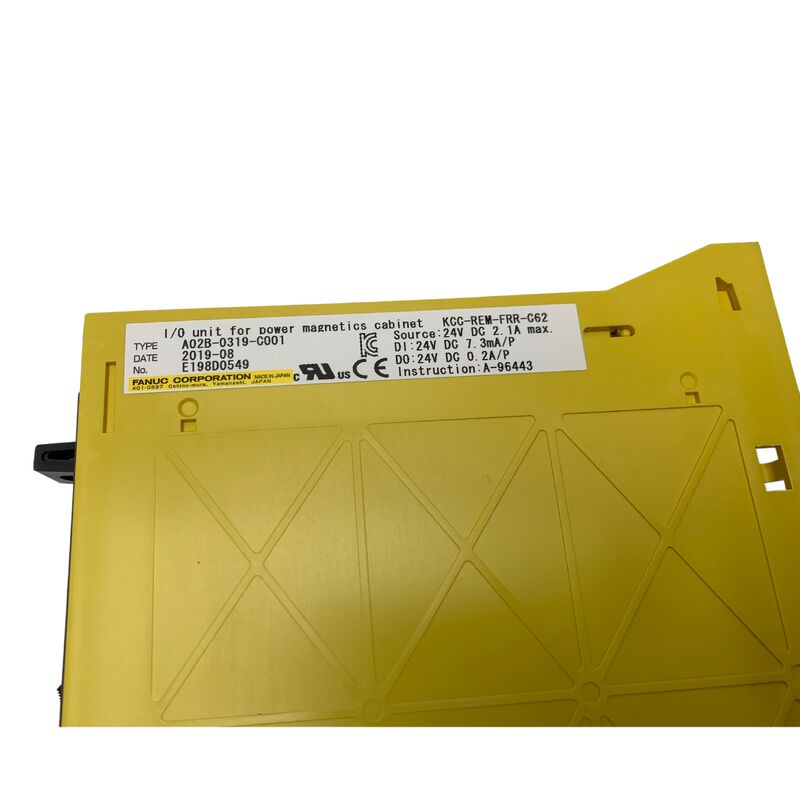

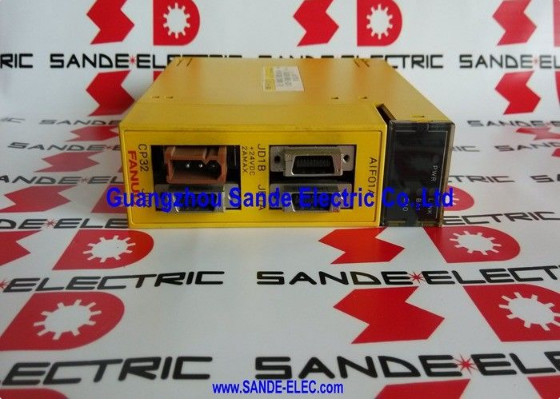

| मॉडल संख्या | A02B-0319-C001 |
अधिकांश औद्योगिक सीएनसी मशीन टूल्स अपने नियंत्रण इलेक्ट्रॉनिक्स को उनके पावर विद्युत घटकों से अलग करते हैं। सीएनसी नियंत्रण कैबिनेट में सीएनसी कंप्यूटर, सर्वो ड्राइव और स्पिंडल ड्राइव होते हैं।पावर मैग्नेटिक्स कैबिनेटसंबंधित विद्युत पैनल है जिसमें उच्च-वर्तमान, उच्च-वोल्टेज स्विचिंग हार्डवेयर शामिल है:
सीएनसी के पीएमसी (प्रोग्रामेबल मशीन कंट्रोल) लैडर लॉजिक को इन सभी उपकरणों की स्थिति की निगरानी करनी चाहिए और उनकी चालू/बंद स्थिति को नियंत्रित करना चाहिए। A02B-0319-C001 I/O इकाई है जो इस संचार को संभव बनाती है - यह पावर मैग्नेटिक्स कैबिनेट के अंदर भौतिक इनपुट और आउटपुट टर्मिनल प्रदान करती है, और उन टर्मिनलों को I/O लिंक बस के माध्यम से सीएनसी से जोड़ती है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | A02B-0319-C001 |
| प्रकार | आई/ओ यूनिट |
| अलमारी | पावर मैग्नेटिक्स कैबिनेट |
| संचार | FANUC I/O लिंक |
| आवेदन | सीएनसी पीएमसी फ़ील्ड I/O इंटरफ़ेस |
सीएनसी का पीएमसी लैडर प्रोग्राम A02B-0319-C001 के माध्यम से पावर मैग्नेटिक्स कैबिनेट को नियंत्रित करता है। विशिष्ट पीएमसी इंटरैक्शन:
आउटपुट (सीएनसी → कैबिनेट):स्पिंडल स्टार्ट/स्टॉप कमांड; शीतलक पंप चालू/बंद; हाइड्रोलिक प्रणाली चालू/बंद; एक्सिस ब्रेक रिलीज़ कमांड; डोर-लॉकिंग सोलनॉइड कमांड।
इनपुट (कैबिनेट → सीएनसी):स्पिंडल संपर्ककर्ता प्रतिक्रिया (चालू/बंद की पुष्टि); अधिभार रिले यात्रा स्थिति; दरवाज़ा गार्ड खुला/बंद; हाइड्रोलिक दबाव पहुंच गया; शीतलक का निम्न स्तर; आपातकालीन स्टॉप सर्किट स्थिति।
पीएमसी सीढ़ी प्रत्येक स्कैन चक्र में इन इनपुटों को पढ़ती है और प्रोग्राम किए गए मशीन तर्क के अनुसार प्रतिक्रिया करती है - यदि दरवाजा खुला है तो स्पिंडल स्टार्ट को रोकना, ओवरलोड ट्रिप होने पर सभी गति को रोकना, और ई-स्टॉप सक्रिय होने पर उचित शटडाउन अनुक्रम निष्पादित करना।
पावर मैग्नेटिक्स I/O दोष निदान:एक मशीनिंग केंद्र एक आंतरायिक स्पिंडल स्टार्ट अलार्म विकसित करता है। जांच से पुष्टि होती है कि स्पिंडल कॉन्टैक्टर फीडबैक सिग्नल लगातार सीएनसी तक नहीं पहुंच रहा है। A02B-0319-C001 के साथ I/O लिंक संचार का परीक्षण किया जाता है और यूनिट को दोष स्रोत के रूप में पहचाना जाता है। प्रतिस्थापन पावर मैग्नेटिक्स कैबिनेट से विश्वसनीय I/O संचार पुनर्स्थापित करता है।
नई मशीन विद्युत स्थापना:एक मशीन टूल बिल्डर मशीन निर्माण के दौरान पावर मैग्नेटिक्स कैबिनेट में A02B-0319-C001 स्थापित करता है। सभी संपर्ककर्ता नियंत्रण और फीडबैक वायरिंग इस इकाई पर समाप्त हो जाती है। एक एकल I/O लिंक केबल सीएनसी से वापस जुड़ जाती है, जिससे मल्टी-वायर हार्नेस की आवश्यकता समाप्त हो जाती है जिसकी अन्यथा आवश्यकता होती है।
Q1: A02B-0319-C001 द्वारा उपयोग किया जाने वाला I/O लिंक संचार मानक क्या है?
FANUC I/O लिंक एक FANUC-मालिकाना हाई-स्पीड सीरियल संचार प्रोटोकॉल है। यह एक मास्टर-स्लेव आर्किटेक्चर का उपयोग करता है - सीएनसी मास्टर है और A02B-0319-C001 एक स्लेव नोड है। मास्टर एक परिभाषित चक्र में सभी नोड्स का चुनाव करता है, इनपुट डेटा एकत्र करता है और आउटपुट कमांड वितरित करता है। पीएमसी की वास्तविक समय मशीन नियंत्रण आवश्यकताओं के लिए I/O लिंक चक्र समय काफी तेज़ है। प्रोटोकॉल सिस्टम कॉन्फ़िगरेशन के आधार पर मानक परिरक्षित ट्विस्टेड-पेयर केबल या ऑप्टिकल फाइबर पर काम करता है।
Q2: A02B-0319-C001 कितने I/O अंक प्रदान करता है?
I/O बिंदु गणना विशिष्ट इकाई संस्करण और उसके आंतरिक I/O मॉड्यूल कॉन्फ़िगरेशन द्वारा परिभाषित की जाती है। पावर मैग्नेटिक्स कैबिनेट के लिए FANUC I/O इकाइयाँ आमतौर पर विभिन्न संयोजनों में 32 से 64 डिजिटल इनपुट और आउटपुट प्रदान करती हैं। A02B-0319-C001 के लिए सटीक बिंदु गणना और I/O पता असाइनमेंट विशिष्ट नियंत्रण प्रकार के लिए FANUC सीएनसी कनेक्शन मैनुअल में परिभाषित किया गया है। पीएमसी की I/O एड्रेस मैपिंग को भौतिक I/O यूनिट की कॉन्फ़िगर एड्रेस रेंज से मेल खाना चाहिए।
Q3: क्या A02B-0319-C001 को ऐसे सिस्टम में जोड़ा जा सकता है जिसमें वर्तमान में कोई पावर मैग्नेटिक्स कैबिनेट I/O नहीं है?
A02B-0319-C001 को जोड़ने के लिए सीएनसी पर उपलब्ध I/O लिंक स्लॉट की आवश्यकता होती है - I/O लिंक आमतौर पर कई नोड्स का समर्थन करता है, लेकिन कुल संख्या सीमित है। नए I/O पते को पढ़ने और लिखने के लिए CNC के PMC प्रोग्राम को भी अद्यतन किया जाना चाहिए। पीएमसी प्रोग्राम को अपडेट किए बिना एक नई I/O इकाई जोड़ने से भौतिक I/O का समाधान नहीं हो पाता है - हार्डवेयर जुड़ा हुआ है लेकिन CNC इसे अनदेखा कर देता है। उपलब्ध नोड क्षमता और एड्रेसिंग प्रक्रिया के लिए सीएनसी I/O लिंक कनेक्शन मैनुअल से परामर्श लें।
Q4: मशीन संचालन के दौरान A02B-0319-C001 के विफल होने के क्या परिणाम होते हैं?
यदि ऑपरेशन के दौरान A02B-0319-C001 से I/O लिंक संचार खो जाता है, तो CNC एक I/O लिंक अलार्म उत्पन्न करेगा। सुरक्षा प्रणालियों को सुरक्षित रूप से विफल करने के लिए डिज़ाइन किया गया है - जब I/O इकाई संचार खो जाता है तो पीएमसी सीढ़ी आम तौर पर सभी आउटपुट को उनकी सुरक्षित स्थिति (संपर्ककर्ता बंद, ब्रेक लगाया जाता है) में चलाती है। मशीन बंद हो जायेगी. पुनः आरंभ करने के लिए I/O संचार को बहाल करना, यह पुष्टि करना कि कोई अन्य खराबी की स्थिति मौजूद नहीं है, और PMC को रीसेट करना आवश्यक है।
Q5: क्या A02B-0319-C001 को बदलने के लिए PMC प्रोग्राम में बदलाव की आवश्यकता है?
यदि प्रतिस्थापन इकाई समान I/O गिनती और I/O लिंक पता कॉन्फ़िगरेशन के साथ एक ही मॉडल है तो नहीं। पीएमसी प्रोग्राम I/O पते का उपयोग करता है, हार्डवेयर इकाई के सीरियल नंबर का नहीं। जब तक प्रतिस्थापन A02B-0319-C001 को विफल इकाई के समान I/O लिंक पते पर कॉन्फ़िगर किया गया है, मौजूदा PMC प्रोग्राम बिना किसी संशोधन के इसके साथ संचार करेगा। प्रतिस्थापन फिट करने से पहले विफल इकाई के कॉन्फ़िगरेशन से I/O लिंक पते की पुष्टि करें।
