| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A03B-0819-C106 |

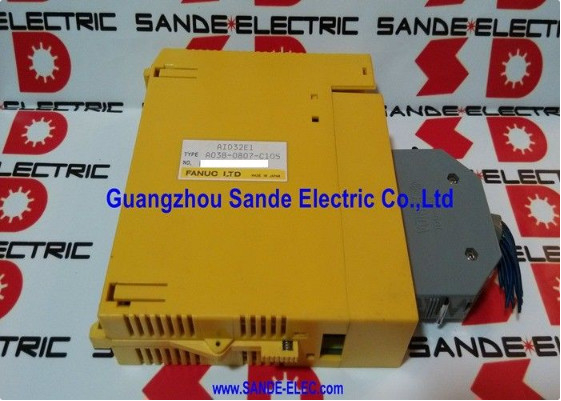

भाग संख्याःA03B-0819-C106
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:डिजिटल इनपुट मॉड्यूल 32 अंक
The A03B-0819-C106 is the AID32F1 model digital input module for FANUC's A03B-0819 distributed I/O system — the modular I/O architecture used across FANUC CNC machining systems and FANUC robot controllersप्रत्येक मॉड्यूल एक बैकप्लेन यूनिट (ABU05A या ABU10A) में प्लग होता है जो I/O बस पर एक गुलाम के रूप में सीएनसी या रोबोट नियंत्रक से जुड़ा होता है।
32 डिजिटल इनपुट प्वाइंट्स फील्ड डिवाइस की स्थिति पढ़ते हैं सीमा स्विच, निकटता सेंसर, दबाव स्विच, पुश बटन, इंटरलॉक रिले,और सर्वो-कनेक्टेड फीडबैक सिग्नल और सीएनसी के पीएमसी या रोबोट नियंत्रक के सिस्टम प्रोग्राम को अपनी स्थिति की रिपोर्ट करेंAID32F1 पदनाम इस मॉड्यूल को A03B-0819 मॉड्यूल परिवार के भीतर एक 32-बिंदु इनपुट प्रकार के रूप में पहचानता है।
प्रत्येक 32 इनपुट बिंदुओं में मॉड्यूल के चेहरे पर एक समर्पित एलईडी संकेतक है।ये एल ई डी जब संबंधित इनपुट चालू स्थिति में है ‡ क्षेत्र उपकरण से एक 12V या 24V डीसी संकेत द्वारा संचालित रोशनीयह प्रति बिंदु एलईडी सरणी कमीशन और दोष निदान के लिए पहला उपकरण हैः एक मीटर या पीएलसी निगरानी सॉफ्टवेयर के बिना,एक इंस्टॉलर यह सत्यापित कर सकता है कि प्रत्येक सेंसर सीधे मॉड्यूल के सूचक रोशनी से पढ़कर मॉड्यूल को संकेत दे रहा है.
12V/24V दोहरे वोल्टेज के इनपुट स्वीकार करने से आधुनिक मशीन टूल्स और रोबोट इंस्टॉलेशन में आम सीसी सेंसर और स्विच आउटपुट की सीमा को कवर किया जाता है, जिससे आपूर्ति वोल्टेज को सटीक रूप से मेल खाने की आवश्यकता से बचा जाता है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A03B-0819-C106 |
| मॉडल | AID32F1 |
| इनपुट बिंदु | 32 |
| इनपुट वोल्ट | 12V / 24V DC |
| एलईडी संकेत | प्रत्येक इनपुट बिंदु पर |
| संगत पृष्ठभूमि | A03B-0819-C001 / C002 |
| आवेदन | सीएनसी और रोबोट आई/ओ प्रणाली |
| श्रृंखला | A03B-0819 |
A03B-0819-C106 एक व्यापक I/O प्रणाली के भीतर एक मॉड्यूल है। एक पूर्ण नोड के लिए एक बैकप्लेन (ABU05A या ABU10A), एक पावर मॉड्यूल (A03B-0819-C011 / AIF01A),और इनपुट और आउटपुट मॉड्यूल का चयनित संयोजनएक ही परिवार में आम मॉड्यूल प्रकारों में डिजिटल आउटपुट मॉड्यूल, एनालॉग मॉड्यूल और अन्य I/O वेरिएंट शामिल हैं।AID32F1 इनपुट मॉड्यूल स्लॉट एक ही नोड में अन्य मॉड्यूल के साथ बैकप्लेन में किसी भी उपलब्ध स्लॉट में.
Q1: A03B-0819-C106 (AID32F1) और A03B-0819-C111 (AID32H1) के बीच क्या अंतर है?
दोनों A03B-0819 श्रृंखला के 32-बिंदु डिजिटल इनपुट मॉड्यूल हैं। F1 और H1 प्रत्यय विभिन्न इनपुट सर्किट विनिर्देशों की पहचान करते हैं सामान्यतः इनपुट वर्तमान, फिल्टर समय,या सिग्नल कंडीशनिंग विशेषताएं. प्रतिस्थापन के आदेश देने से पहले मॉड्यूल के स्वयं के लेबल से पुष्टि करें कि मशीन में कौन सा संस्करण स्थापित है। दोनों प्रकार एक ही बैकप्लेन स्लॉट फिट होते हैं।
प्रश्न 2: क्या A03B-0819-C106 मॉड्यूल को बैकप्लेन पर लागू बिजली से बदला जा सकता है?
FANUC के A03B-0819 I/O मॉड्यूल ऐसे सिस्टम में हॉट-स्वैप करने में सक्षम हैं जहां बैकप्लेन और पावर मॉड्यूल इस फ़ंक्शन का समर्थन करते हैं।विशिष्ट नियंत्रक के लिए FANUC I/O इकाई प्रलेखन से पुष्टि करें कि क्या हॉट-स्वैप समर्थित है. यदि पुष्टि नहीं की गई है, तो किसी भी I/O मॉड्यूल को सम्मिलित करने या निकालने से पहले बैकप्लेन को बंद कर दें.
Q3: मॉड्यूल पर सभी 32 इनपुट बंद पढ़े जाते हैं लेकिन फील्ड डिवाइस सक्रिय होने की पुष्टि हुई है। दोष कहाँ है?
मॉड्यूल के लिए इनपुट पावर सप्लाई (12V या 24V DC common) की जाँच करें, यदि सामान्य टर्मिनल में बिजली की कमी हुई है, तो सभी 32 इनपुट एक साथ OFF पढ़ते हैं, भले ही फील्ड डिवाइस की स्थिति हो।मॉड्यूल के पावर इनपुट टर्मिनल पर वोल्टेज की जांच करेंयदि बिजली की पुष्टि की जाती है, तो प्रत्येक फील्ड डिवाइस और मॉड्यूल इनपुट टर्मिनलों के बीच वायरिंग की जांच करें। एक साथ सभी-ओफ स्थिति मॉड्यूल की विफलता की तुलना में बिजली या वायरिंग समस्या की अधिक संभावना है।
प्रश्न 4: इनपुट के लिए एलईडी चालू है लेकिन सीएनसी पीएमसी इनपुट को पंजीकृत नहीं करता है। क्या जाँच की जानी चाहिए?
यदि एलईडी प्रज्वलित है, तो मॉड्यूल का इनपुट सर्किट 12/24V DC सिग्नल को सही ढंग से प्राप्त कर रहा है।त्रुटि I/O पते के असाइनमेंट में होने की संभावना है ∙ PMC मॉड्यूल की स्थिति से अलग I/O पते को पढ़ रहा हो सकता है. मॉड्यूल की स्लॉट स्थिति अपेक्षित पीएमसी पते से मेल खाती है की पुष्टि करने के लिए सीएनसी या रोबोट नियंत्रक में आई/ओ मानचित्र विन्यास की जाँच करें.यह भी पुष्टि की है कि बैकप्लेन आई / ओ बस पर नियंत्रक द्वारा पहचाना जाता है.
Q5: A03B-0819-C106 का स्रोत कहां से आता है?
FANUC I/O मॉड्यूल के बाद के बाजार के माध्यम से FANUC सीएनसी और रोबोट पार्ट्स डीलरों, परीक्षण अधिशेष आपूर्तिकर्ताओं और मरम्मत सेवाओं।A03B-0819 प्रणाली का उपयोग बड़ी संख्या में FANUC CNC और रोबोट प्रतिष्ठानों में किया जाता हैआदेश देने से पहले स्थापित मॉड्यूल के लेबल से विशेष रूप से A03B-0819-C106 (AID32F1) की पुष्टि करें।
