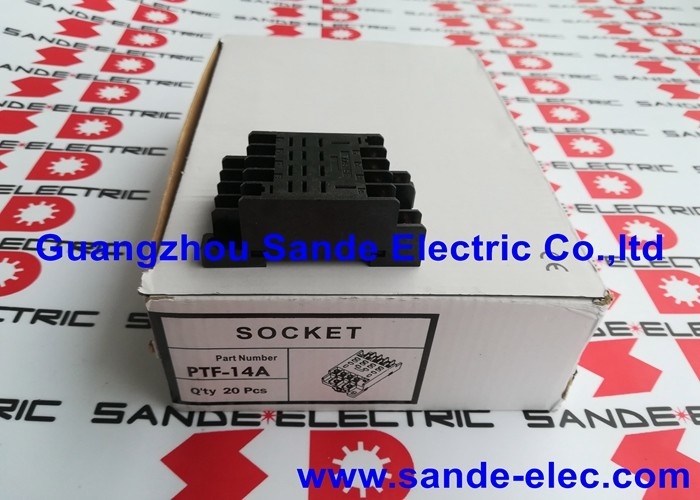

पीटीएफ-14ए ओमरॉन की एलवाई4 4-पोल रिले श्रृंखला के लिए 14-पिन डीआईएन रेल रिले सॉकेट है।यह रिले और पैनल के बीच यांत्रिक और विद्युत इंटरफेस संभालता है, फील्ड वायरिंग को सॉकेट के स्क्रू टर्मिनलों से जोड़ा जाता है, और रिले को किसी भी वायरिंग को परेशान किए बिना प्रतिस्थापित किया जा सकता है।
सोकेट एक मानक 35 मिमी डीआईएन रेल पर लगाया जाता है और सीधे पैनल पर भी लगाया जा सकता है।यह इसे आधुनिक डीआईएन रेल आधारित पैनल निर्माण और पुराने पैनल डिजाइन दोनों के साथ संगत बनाता है जहां घटकों को सीधे बैकप्लेट पर पेंच किया जाता है.
फिंगर-प्रोटेक्शन टर्मिनल डिजाइन रिले स्थापना, निरीक्षण या प्रतिस्थापन के दौरान सक्रिय टर्मिनलों के साथ आकस्मिक संपर्क के जोखिम को कम करने के लिए पेंच टर्मिनल क्षेत्र को शामिल करता है।रिले डालने और सॉकेट शरीर में ताले; समर्थन क्लिप या सॉकेट पकड़ इसे कंपन के खिलाफ रखता है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | पीटीएफ-14ए |
| पिन की संख्या | 14 |
| ध्रुव | 4 |
| संगत रिले | Omron LY4 (4-पोल, 14-पिन) |
| घुड़सवार | 35 मिमी डीआईएन रेल/पैनल |
| टर्मिनल प्रकार | स्क्रू टर्मिनल |
| उंगलियों की सुरक्षा | हाँ |
| उत्पत्ति | जापान |
पीटीएफ-14ए बिना किसी उपकरण के मानक 35 मिमी × 7.5 मिमी डीआईएन रेल पर चिपक जाता है। पैनल माउंट के लिए, सॉकेट में पैनल माउंटिंग छेद शामिल हैं।दोनों माउंटिंग विधियों का उपयोग एक ही सॉकेट शरीर और एक ही टर्मिनल पहुँच प्रदान करते हैं.
यह दोहरी माउंटिंग क्षमता उन पैनलों में महत्वपूर्ण है जहां डीआईएन रेल स्थान सीमित है या जहां विशिष्ट रिले स्थिति पैनल लेआउट द्वारा निर्धारित की जाती है न कि रेल उपलब्धता।
LY4 रिले सामने से PTF-14A सॉकेट में सम्मिलित होता है। संरेखण पिन गलत अभिविन्यास को रोकते हैं। प्रतिधारण तंत्र रिलै को कंपन के खिलाफ रखता है। रिले को बदलने के लिए,रिटेन्शन क्लिप को छोड़ दें, रिले को सीधे बाहर निकालें, और प्रतिस्थापन डालें ∙ सोकेट पर फील्ड वायरिंग पूरे समय प्रभावित नहीं होती है।
तारों की गड़बड़ी के बिना यह प्रतिस्थापन प्रक्रिया मशीन पैनलों में सीधे वायर्ड रिले की तुलना में सॉकेट-एंड-रिले वास्तुकला का प्राथमिक रखरखाव लाभ है।
Q1: कौन से रिले प्रकार PTF-14A के साथ संगत हैं?
PTF-14A को Omron LY4 4-पोल रिले (14-पिन) के लिए डिज़ाइन किया गया है। LY4 सीरीज़ विभिन्न कॉइल वोल्टेज (12VDC, 24VDC, 48VDC, 100~110VDC, 110/120VAC, 220/240VAC) में उपलब्ध है।सोकेट किसी भी LY4 संस्करण को स्वीकार करता है, भले ही कॉइल वोल्टेज हो √ सोकेट के पावर टर्मिनलों के लिए वायरिंग कॉइल आपूर्ति निर्धारित करती है.
Q2: क्या PTF-14A का उपयोग Omron LY2 रिले के साथ किया जा सकता है?
नहीं. LY2 एक 8-पिन 2-पोल रिले है जिसमें 8-पिन सॉकेट (PYF08A या इसी तरह) की आवश्यकता होती है। PTF-14A 4-पोल LY4 रिले के लिए 14-पिन सॉकेट है।दो सॉकेट प्रकार शारीरिक रूप से अलग हैं और विनिमेय नहीं हैं.
Q3: क्या PTF-14A में DIN रेल क्लिप शामिल है?
पीटीएफ-14ए एक अंतर्निहित स्नैप-फिट क्लिप के साथ प्रत्यक्ष 35 मिमी डीआईएन रेल माउंटिंग के लिए डिज़ाइन किया गया है। कोई अलग डीआईएन रेल एडाप्टर की आवश्यकता नहीं है। पैनल माउंटिंग के लिए,सोकेट शरीर में मानक के रूप में पैनल-माउंट पेंच छेद शामिल हैंदोनों ही माउंटिंग विधियां बिना सामान के उपलब्ध हैं।
प्रश्न 4: पीटीएफ-14ए से फील्ड वायर्स कैसे जुड़े हैं?
फील्ड वायर्स पीटीएफ-14ए बॉडी पर पेंच टर्मिनलों से जुड़ते हैं। टर्मिनल पेंच नियंत्रण कक्ष के वायरिंग में उपयोग किए जाने वाले मानक तार आकारों को स्वीकार करते हैं (आमतौर पर 0.5 से 2.5 मिमी 2) ।PTF-14A प्रलेखन में निर्दिष्ट टोक़ के लिए टर्मिनल शिकंजा कसें ️ दोनों ओवरट्रेसिंग और अंडरट्रेसिंग अविश्वसनीय कनेक्शन का कारण बन सकती है.
Q5: PTF-14A सॉकेट का वर्तमान रेटिंग क्या है?
PTF-14A सॉकेट के संपर्क और टर्मिनल रेटिंग्स को LY4 रिले की नामित संपर्क धारा ′′ आमतौर पर LY4 के लिए 250VAC पर 5A को संभालने में सक्षम होना चाहिए।अधिकतम रेटेड रिले करंट पर उपयोग करने से पहले Omron PTF-14A डेटाशीट से सॉकेट के टर्मिनल के रेटेड करंट की पुष्टि करें.
