| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A98L-0005-0298#T |
भाग संख्या:A98L-0005-0298#T
निर्माता:फैनुक कॉर्पोरेशन (जापान)

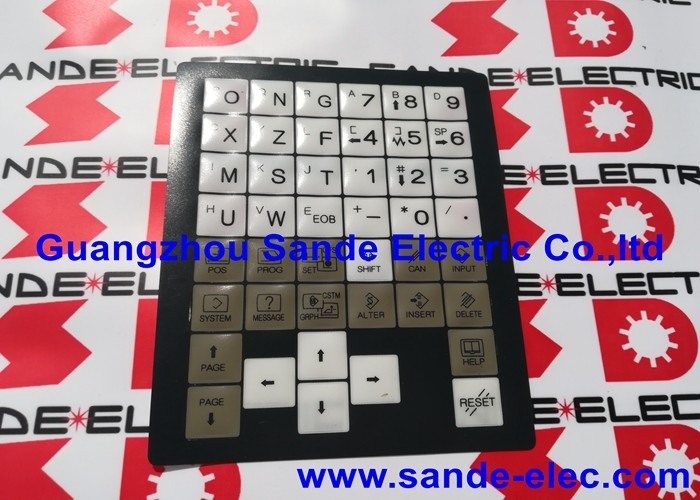

उत्पाद का प्रकार:एमडीआई मेम्ब्रेन कीशीट - 44-कुंजी
A98L-0005-0298#T FANUC के 0i-TC और 0i-MC सीएनसी ऑपरेटर पैनल के MDI अनुभाग के लिए 44-कुंजी झिल्ली कीशीट है - विशेष रूप से A02B-0309-B502 कीबोर्ड इकाई। यह स्पर्शनीय ओवरले है जो अंतर्निहित कीबोर्ड स्विच मैट्रिक्स पर बैठता है, जो उस सतह का निर्माण करता है जिसे मशीन ऑपरेटर हर चक्र के दौरान दबाते हैं: मोड चयन, डेटा प्रविष्टि, प्रोग्राम संपादन, अक्ष संदर्भ रिटर्न, और सभी मैनुअल मशीन संचालन।
झिल्ली एक पतली, लचीली मुद्रित शीट होती है जिसमें कुंजी लेबल और पारदर्शी स्पर्शनीय गुंबद संरचना होती है जो प्रत्येक कुंजी प्रेस को पंजीकृत करती है। उत्पादन शिफ्ट चलाने वाली सीएनसी मशीन में, एमडीआई कीबोर्ड की सतह प्रतिदिन हजारों कुंजी दबाती है। समय के साथ, कुंजी लेबल पर स्याही खत्म हो जाती है - ऑपरेटर अकेले महसूस करके खाली या मुश्किल से सुपाठ्य कुंजी दबा रहे हैं। मशीनिंग वातावरण से तेल, शीतलक धुंध और धातु की धूल मुख्य सतह में प्रवेश करती है और इस गिरावट को तेज करती है। झिल्ली वह घटक है जो एमडीआई कीबोर्ड असेंबली में सबसे पहले विफल होता है; इसे बदलने से पूर्ण कीबोर्ड प्रतिस्थापन की आवश्यकता के बिना स्पष्ट कुंजी पहचान बहाल हो जाती है।
भाग संख्या में #T प्रत्यय इस झिल्ली को निचले-छोर 0i-TC और 0i-MC नियंत्रण कॉन्फ़िगरेशन पर A02B-0309-B502 कीबोर्ड इकाई के लिए विशिष्ट ओवरले संस्करण के रूप में पहचानता है। इसकी पुष्टि उसी झिल्ली प्रकार के रूप में की जाती है जो आमतौर पर इस कीबोर्ड कॉन्फ़िगरेशन में 0i-MC नियंत्रणों में फिट की जाती है। ऑर्डर करने से पहले इंस्टॉल किए गए कीबोर्ड से कीबोर्ड यूनिट भाग संख्या (A02B-0309-B502) की पुष्टि करें - FANUC A98L झिल्ली श्रृंखला विभिन्न कीबोर्ड लेआउट, कुंजी गणना और सीएनसी पीढ़ियों के लिए कई प्रकारों तक फैली हुई है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | A98L-0005-0298#T |
| प्रकार | एमडीआई मेम्ब्रेन कीशीट (44-कुंजी) |
| कवर | A02B-0309-B502 कीबोर्ड |
| संगत सीएनसी | 0आई-टीसी, 0आई-एमसी |
| कुंजी गिनती | 44 |
| आवेदन | लोअर-एंड 0i श्रृंखला ऑपरेटर पैनल |
झिल्ली को हटा दिया जाता है और कीबोर्ड इकाई के सामने प्रतिस्थापित कर दिया जाता है। झिल्ली के नीचे कीबोर्ड स्विच मैट्रिक्स को परेशान करने की आवश्यकता नहीं है - झिल्ली स्थापना एक सतह प्रतिस्थापन है, न कि कीबोर्ड इलेक्ट्रॉनिक्स मरम्मत। नई झिल्ली फिट करने से पहले कीबोर्ड के सामने वाले हिस्से को साफ करें ताकि यह सुनिश्चित हो सके कि नीचे कोई मलबा न फंसा हो। उचित बैठने की व्यवस्था यह सुनिश्चित करती है कि सभी प्रमुख गुंबद स्थितियाँ अंतर्निहित स्विच संपर्कों के साथ सही ढंग से संरेखित हों। एक गलत संरेखित झिल्ली ऐसी कुंजियाँ उत्पन्न करती है जिनके लिए अत्यधिक बल की आवश्यकता होती है या प्रेस को विश्वसनीय रूप से पंजीकृत नहीं करती है।
Q1: क्या A98L-0005-0298#T झिल्ली किसी अन्य FANUC MDI कीबोर्ड इकाई में फिट होगी?
नहीं - झिल्ली विशेष रूप से A02B-0309-B502 कीबोर्ड इकाई के लिए डिज़ाइन की गई है। झिल्ली को अंतर्निहित स्विच संपर्कों के साथ संरेखित करने के लिए आयाम, कुंजी गणना और कुंजी लेआउट बिल्कुल मेल खाना चाहिए। आसन्न FANUC झिल्ली वेरिएंट (विभिन्न A98L भाग संख्या) विभिन्न कीबोर्ड असेंबली की सेवा करते हैं। ऑर्डर देने से पहले A02B-0309-B502 कीबोर्ड पहचान की पुष्टि करें।
Q2: क्या झिल्ली प्रतिस्थापन के लिए एमडीआई कीबोर्ड को ऑपरेटर पैनल से हटाने की आवश्यकता है?
आमतौर पर हां - झिल्ली प्रतिस्थापन के दौरान सामने वाले हिस्से तक आरामदायक पहुंच के लिए कीबोर्ड इकाई को आमतौर पर पैनल से हटा दिया जाता है। कीबोर्ड एक रिबन केबल के माध्यम से सीएनसी नियंत्रण से जुड़ता है; सावधानीपूर्वक डिस्कनेक्ट करें और हटाने से पहले केबल ओरिएंटेशन पर ध्यान दें। मशीन को चालू करने से पहले केबल को सही ढंग से पुनः स्थापित करें।
Q3: उत्पादन मशीन पर एमडीआई झिल्ली को कितनी बार बदला जाना चाहिए?
झिल्ली का जीवनकाल शिफ्ट पैटर्न, ऑपरेटर उपयोग और मशीन वातावरण पर निर्भर करता है। एकल-शिफ्ट मशीन पर, एक झिल्ली 3-5 साल तक चल सकती है। भारी टर्निंग या मिलिंग वातावरण में तीन-शिफ्ट उत्पादन मशीन पर, वार्षिक या द्विवार्षिक प्रतिस्थापन असामान्य नहीं है। मुख्य सुपाठ्यता व्यावहारिक संकेतक है - जब कुंजी लेबल स्पष्ट रूप से पढ़ने योग्य न रह जाएं तो उन्हें बदल दें।
Q4: क्या OEM FANUC झिल्ली को आफ्टरमार्केट प्रतिकृतियों से पहचाना जा सकता है?
असली OEM FANUC मेम्ब्रेन पर FANUC पार्ट नंबर लेबल होता है और इसे मूल प्रिंट विनिर्देश के अनुसार उत्पादित किया जाता है। तृतीय-पक्ष आफ्टरमार्केट झिल्लियाँ गुणवत्ता में भिन्न होती हैं - कुंजी गुंबद का एहसास, स्याही स्थायित्व, और चिपकने वाली गुणवत्ता मूल से भिन्न हो सकती है। उन मशीनों के लिए जहां ऑपरेटर इंटरफ़ेस विश्वसनीयता महत्वपूर्ण है, ओईएम मेम्ब्रेन सबसे सुरक्षित विकल्प हैं।
Q5: A98L-0005-0298#T कहाँ से प्राप्त होता है?
FANUC अधिकृत सेवा चैनलों और स्थापित FANUC मेम्ब्रेन कीशीट आफ्टरमार्केट के माध्यम से - FANUC कीबोर्ड प्रतिस्थापन विशेषज्ञ, सीएनसी मरम्मत सेवाएँ, और OEM मेम्ब्रेन आपूर्तिकर्ता। डीएनसी इलेक्ट्रॉनिक्स (यूके) पुष्टि करता है कि यह हिस्सा आम तौर पर उसी दिन या अगले दिन डिलीवरी के लिए स्टॉक में रखा जाता है। ऑर्डर करने से पहले पुष्टि करें कि कीबोर्ड यूनिट भाग संख्या (A02B-0309-B502) स्थापित यूनिट से मेल खाती है।
