सर्वो कूलिंग फैन
>
|
| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | EMB-PAPST |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 4114एन/12एचआर |

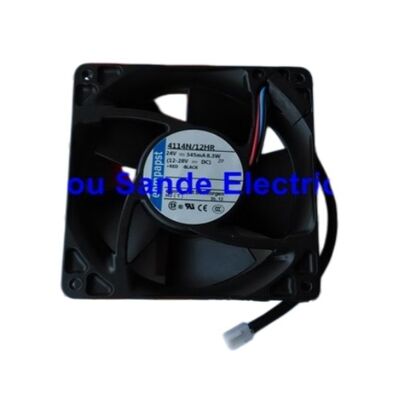

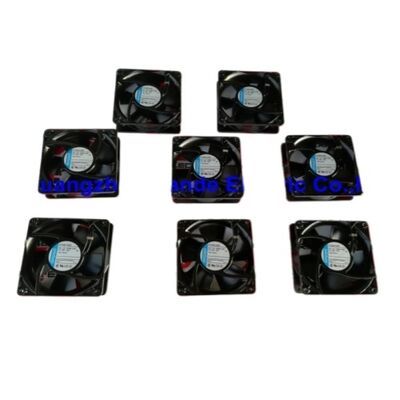

4114N-12HR, ebm-papst का 24V DC एक्सियल कूलिंग फैन है - औद्योगिक पंखों और मोटरों के दुनिया के अग्रणी निर्माताओं में से एक, जिसका मुख्यालय जर्मनी में है और सटीक-इंजीनियर्ड कूलिंग उत्पादों के लिए प्रतिष्ठा है। 4114N/12HR ebm-papst की 4114N श्रृंखला से है - औद्योगिक 24V संचालित उपकरणों के लिए 120 मिमी डीसी प्रशंसक परिवार।
4000 आरपीएम पर 126.3 सीएफएम एयरफ्लो 4114N-12HR को एक उच्च-प्रदर्शन वाला 120 मिमी पंखा बनाता है - जो समान वोल्टेज पर सामान्य 120 मिमी प्रशंसकों की तुलना में काफी अधिक वायु प्रवाह प्रदान करता है। यह प्रदर्शन औद्योगिक इनवर्टर के लिए कूलिंग फैन के रूप में इसके प्राथमिक अनुप्रयोग के अनुरूप है, जहां उच्च आईजीबीटी बिजली अपव्यय के लिए मानक 120 मिमी पैनल माउंटिंग प्रारूप के भीतर अधिकतम वायु प्रवाह की आवश्यकता होती है।
| पैरामीटर | कीमत |
|---|---|
| DIMENSIONS | 120×120×38मिमी |
| वोल्टेज | 24V डीसी |
| मौजूदा | 345mA |
| शक्ति | 8.3W |
| रफ़्तार | 4000 आरपीएम |
| वायु प्रवाह | 126.3 सीएफएम |
| तारों | 3 |
| उत्पादक | ईबीएम-PAPST |
ईबीएम-पैपस्ट को प्रशंसक इंजीनियरिंग उत्कृष्टता के लिए अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त है - उनके औद्योगिक पंखे उन मांग वाले अनुप्रयोगों में निर्दिष्ट हैं जहां विश्वसनीयता और प्रदर्शन स्थिरता मायने रखती है:
ईसी (इलेक्ट्रॉनिक रूप से कम्यूटेटेड) मोटर प्रौद्योगिकी:ईबीएम-पैपस्ट ने ईसी फैन तकनीक का बीड़ा उठाया - कुशल इलेक्ट्रॉनिक कम्यूटेशन के साथ डीसी ब्रशलेस मोटर्स। 4114N-12HR एक ही एप्लिकेशन में शेडेड-पोल एसी मोटर्स की तुलना में लंबे जीवन और उच्च दक्षता के लिए डीसी ब्रशलेस मोटर डिज़ाइन का उपयोग करता है।
उच्च वायु प्रवाह दक्षता:4114N/12HR 8.3W से 126.3 CFM प्रदान करता है - एक एयरफ्लो-टू-पावर अनुपात जो ईबीएम-पैपस्ट के वायुगतिकीय ब्लेड डिजाइन और कुशल मोटर को दर्शाता है। समान आकार के मानक औद्योगिक डीसी पंखे आमतौर पर 80-100 सीएफएम प्रदान करते हैं; 4114N/12HR का 126 CFM आउटपुट इसे एक उच्च-प्रदर्शन इकाई के रूप में पहचानता है।
औद्योगिक चर आवृत्ति ड्राइव:पंखे की गति की निगरानी के साथ 24V संचालित कूलिंग का उपयोग करके वीएफडी/इन्वर्टर बाड़ों के लिए रिप्लेसमेंट या डायरेक्ट कूलिंग फैन - सीमेंस माइक्रोमास्टर, एबीबी एसीएस, डैनफॉस और 24V डीसी कूलिंग प्रशंसकों का उपयोग करने वाले समान ड्राइव प्लेटफार्मों में एक सामान्य विनिर्देश।
सर्वो एम्पलीफायर शीतलन:सर्वो ड्राइव कैबिनेट के लिए 24V-संचालित कूलिंग फैन - 126 सीएफएम एयरफ्लो मध्य-श्रेणी के सर्वो एम्पलीफायर बाड़ों में आईजीबीटी पावर चरणों से गर्मी को हटा देता है।
औद्योगिक स्वचालन उपकरण:गति निगरानी के साथ 120 मिमी 24 वी डीसी प्रशंसकों की आवश्यकता वाले स्वचालन नियंत्रकों, बिजली आपूर्ति और औद्योगिक कंप्यूटरों के लिए कूलिंग।
Q1: ईबीएम-पैपस्ट 4114N-12HR में HR प्रत्यय क्या पहचानता है?
ईबीएम-पैपस्ट के नामकरण प्रणाली में, एचआर प्रत्यय अंतर्निहित रोटर लॉक सुरक्षा और स्पीड आउटपुट (टैकोमीटर फीडबैक) के साथ एक विशिष्ट संस्करण की पहचान करता है। एचआर के बिना मानक संस्करण 2-तार (केवल पावर) हैं; एचआर संस्करणों में स्पीड मॉनिटरिंग आउटपुट सहित 3 तार हैं। एचआर पदनाम ड्राइव और इन्वर्टर अनुप्रयोगों के लिए आवश्यक है जिन्हें स्पीड सिग्नल इनपुट के माध्यम से पंखे की विफलता का पता लगाने की आवश्यकता होती है।
Q2: 4114N-12HR फैन स्पीड सिग्नल आउटपुट प्रारूप क्या है?
तीसरे तार से स्पीड सिग्नल आउटपुट आम तौर पर एक ओपन-कलेक्टर पल्स आउटपुट होता है - जो कई ईबीएम-पैपस्ट कॉन्फ़िगरेशन में प्रति क्रांति दो पल्स उत्पन्न करता है। इन्वर्टर या नियंत्रक वास्तविक पंखे आरपीएम की गणना करने के लिए पल्स आवृत्ति की निगरानी करता है। सटीक आउटपुट विनिर्देश (प्रति क्रांति पल्स, सिग्नल वोल्टेज, वर्तमान क्षमता) की पुष्टि ईबीएम-पैपस्ट 4114N/12HR डेटाशीट से की जाती है।
Q3: क्या 4114N-12HR कम गति के संचालन के लिए 12V आपूर्ति के साथ संगत है?
4114N-12HR को 24V DC के लिए रेट किया गया है। 12V पर संचालन करने से मोटर की गति रेटेड आरपीएम से लगभग आधी हो जाती है (ओपन-लूप ऑपरेशन में डीसी वोल्टेज और ब्रशलेस मोटर गति के बीच आनुपातिक संबंध के कारण) - वायु प्रवाह काफी कम हो जाता है और पंखा ठंडे तापमान पर विश्वसनीय रूप से शुरू करने के लिए पर्याप्त टॉर्क उत्पन्न नहीं कर सकता है। 24V रेटेड आपूर्ति के बाहर पंखे का उपयोग करने से पहले न्यूनतम ऑपरेटिंग वोल्टेज के लिए ईबीएम-पैपस्ट के विनिर्देश से परामर्श किया जाना चाहिए।
Q4: मैं कैसे पुष्टि करूं कि 4114N-12HR मेरे इन्वर्टर कूलिंग फैन के लिए सही प्रतिस्थापन है?
विफल पंखे के लेबल विनिर्देशों की तुलना 4114N-12HR से करें: वोल्टेज (24V DC), आयाम (120×120×38 मिमी), और कनेक्टर/तार गणना (3-तार)। यदि मूल पंखा एक अलग ब्रांड है लेकिन इन मापदंडों को साझा करता है, तो 4114N-12HR एक कार्यात्मक प्रतिस्थापन के रूप में काम कर सकता है। फैन फॉल्ट मॉनिटरिंग वाले ड्राइव के लिए, पुष्टि करें कि थर्ड-वायर स्पीड सिग्नल पोलारिटी और पल्स काउंट ड्राइव के फैन फॉल्ट इनपुट विनिर्देश से मेल खाता है।
