| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | TOSHIBA |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ER6VC119A |

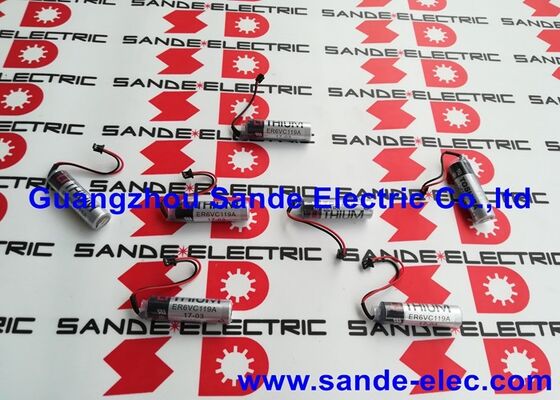

ER6VC119A तारों के साथ आता है जो एक मोल्ड कनेक्टर में समाप्त होता है ️ उपयोगकर्ता विनिर्देशों में परिभाषित टर्मिनल प्रकार।इस तार नेतृत्व / कनेक्टर इंटरफ़ेस Mitsubishi सीएनसी नियंत्रकों और सर्वो प्रणालियों में ER6VC119A के प्राथमिक आवेदन के लिए सही टर्मिनल प्रारूप है:
फ़ील्ड प्रतिस्थापन पहुँचःतार-लीड कनेक्टर बैटरी को सीएनसी नियंत्रक या सर्वो एम्पलीफायर की बैटरी सॉकेट के साथ मोल्ड कनेक्टर को जोड़ता है।विद्युत कनेक्शन के लिए कोई उपकरण की आवश्यकता नहीं है.
कंपन सहिष्णुता:तार बैटरी सेल और कनेक्टर के बीच फ्लेक्स का नेतृत्व करता है ∙ कनेक्टर और माउंटिंग संरचना के माध्यम से प्रेषित कंपन से सेल को अलग करता है।सर्वो ड्राइव या सीएनसी कैबिनेट में मशीन टूल्स के कंपन के अधीन, यह लचीलापन कोशिका के आंतरिक जोड़ों पर थकान तनाव को कम करता है।
ध्रुवीकृत कनेक्टर:कनेक्टर को एक विशिष्ट दिशा में ढाला गया है, इसे केवल सही ढंग से डाला जा सकता है, जिससे आकस्मिक रिवर्स कनेक्शन से बचा जा सकता है जो CMOS मेमोरी सर्किट को नुकसान पहुंचाएगा।
| पैरामीटर | मूल्य |
|---|---|
| वोल्टेज | 3.6V |
| क्षमता | 2600mAh |
| रसायन विज्ञान | लिथियम (Li-SOCl2) |
| आयाम | 0.58" व्यास × 1.99" ऊंचाई |
| टर्मिनल | तारों के तार/कनेक्टर |
| तापमान | -40°C से +85°C तक |
| शेल्फ लाइफ | ~10 वर्ष |
| आवेदन | मित्सुबिशी सीएनसी, सर्वो बैकअप |
तोशिबा ER6V परिवार के भीतर, दो कनेक्टर वेरिएंट विभिन्न मित्सुबिशी उत्पादों की सेवा करते हैंः
ER6VC119A:कनेक्टर प्रकार A (C119A प्रत्यय) ️ मित्सुबिशी नियंत्रकों और सर्वो एम्पलीफायरों के एक समूह के लिए विशिष्ट कनेक्टर प्रारूप। यह यहाँ वर्णित संस्करण है।
ER6VC119B:कनेक्टर प्रकार B (C119B प्रत्यय) ️ मित्सुबिशी उत्पादों के दूसरे समूह के लिए एक अलग कनेक्टर युग्मन।
विद्युत रासायनिक विनिर्देश दोनों वेरिएंटों के बीच समान हैं ¥ समान 3.6V, समान 2600mAh, समान Li-SOCl2 सेल। अंतर केवल तारों पर भौतिक कनेक्टर है।आदेश देने से पहले, पुष्टि करें कि विशिष्ट मशीन पर बैटरी डिब्बे कनेक्टर ER6VC119B (प्रकार बी) के बजाय ER6VC119A (प्रकार ए) की आवश्यकता है।एक गलत लेबल या गलत संस्करण कनेक्टर ठीक से मेल नहीं खाता चाहे सेल विनिर्देश सही हैं या नहीं.
Mitsubishi M70 सीएनसी बैटरी का रखरखावःएक मशीनिंग सेंटर के M70 सीएनसी एक बैटरी अलार्म उत्पन्न करता है। ER6VC119A बैटरी डिब्बे कनेक्टर लेबल से पुष्टि की जाती हैचार्ज ER6VC119A के साथ प्रतिस्थापन डेटा हानि के बिना पूर्ण स्मृति और घड़ी बैकअप बहाल करता है.
सर्वो ड्राइव रखरखाव बैचःएक मशीन औजार की दुकान में आठ मशीनिंग केंद्र हैं जो मित्सुबिशी एम70 से लैस हैं।वार्षिक रखरखाव कार्यक्रम में एक सत्र में सभी मशीनों के लिए ER6VC119A की प्रतिस्थापन शामिल है.
Q1: कौन से मित्सुबिशी सीएनसी नियंत्रक और ड्राइव ER6VC119A के साथ संगत हैं?
ER6VC119A (कनेक्टर प्रकार A, 3.6V, 2600mAh) Mitsubishi M70, M73 और M60-सीरीज़ के सीएनसी नियंत्रकों के लिए और C119A कनेक्टर प्रारूप का उपयोग करने वाले विशिष्ट Mitsubishi सर्वो एम्पलीफायर वेरिएंट के लिए पुष्टि की गई है.बैटरी के डिब्बे के लेबल से जांचें कि स्थापित बैटरी के कनेक्टर का नाम संगतता की पुष्टि करता है। ER6VC119A Mitsubishi MELSERVO MR-J3 सर्वो एम्पलीफायरों पर लागू नहीं होता है,जो अलग MR-J3BAT 3 का उपयोग करते हैं.6V बैटरी एक अलग कनेक्टर प्रणाली के साथ।
Q2: पहले के 2400mAh संस्करणों की तुलना में 2600mAh क्षमता बैटरी जीवन को कैसे प्रभावित करती है?
2600mAh क्षमता (पहले 2400mAh विनिर्देशों के मुकाबले) लगभग 8% अधिक बैकअप ऊर्जा भंडार प्रदान करती है।यह अंतर बैटरी बदलने के बीच स्टैंडबाय की थोड़ी अधिक अवधि में बदल जाता है ∙ एक विशिष्ट सीएनसी बंद प्रोफ़ाइल के लिए कुछ अतिरिक्त सप्ताह का पावर-आउट बैकअप समयदोनों क्षमता विनिर्देश 3 से 5 वर्ष के मानक सीएनसी रखरखाव अंतराल के लिए उपयुक्त हैं।
Q3: क्या ER6VC119A की रसायन विज्ञान Saft LS14500 या Tadiran SL-360 के समान है?
तीनों ¥ ER6VC119A (तोशिबा), LS14500 (साफ्ट), और SL-360 (तादिरान) ¥ एए प्रारूप में 3.6V पर लिथियम टियोनिल क्लोराइड (Li-SOCl2) रसायन का उपयोग करते हैं। मुख्य अंतर तार-लीड कनेक्टर हैःER6VC119A में मित्सुबिशी उपकरण के लिए एक विशिष्ट मोल्ड कनेक्टर (C119A प्रकार) है. LS14500 और SL-360 में आमतौर पर मानक टर्मिनल टॉप होते हैं।C119A कनेक्टर प्रारूप ER6VC119A को मित्सुबिशी सीएनसी और सर्वो अनुप्रयोगों के लिए सही उत्पाद बनाता है.
Q4: क्या ER6VC119A को बदल दिया जा सकता है जबकि Mitsubishi CNC चालू है?
हाँ. सीएनसी बिजली चालू के साथ, आंतरिक आपूर्ति CMOS और आरटीसी बनाए रखता है. कनेक्टर अनप्लग किया जा सकता है और नए ER6VC119A स्मृति में बिजली की हानि के बिना कनेक्ट.बैटरी के डिस्कनेक्ट होने का समय कम करें. सीएनसी पावर ऑफ के साथ प्रतिस्थापन डेटा हानि का जोखिम यदि कनेक्शन अंतराल कुछ मिनट से अधिक है।
