सर्वो बैटरी पैक
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | PANASONIC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | BR-CCF2TH |

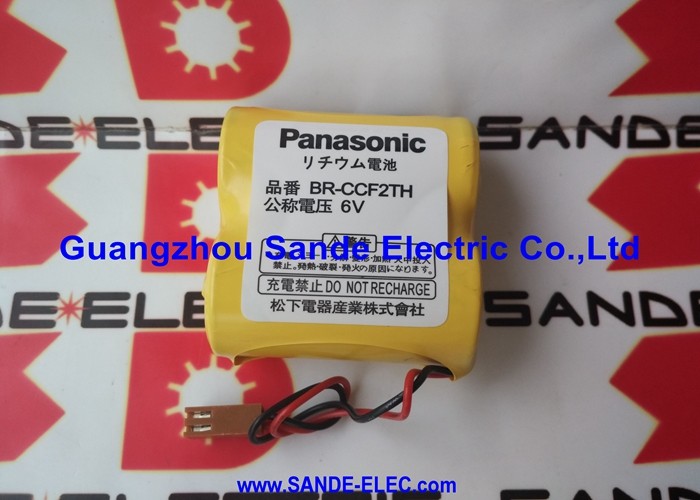

BR-CCF2TH तारों के साथ दिया जाता है जो एक कनेक्टर में समाप्त होता है ∙ इंटरफेस कॉन्फ़िगरेशन जो परिभाषित करता है कि बैटरी अपने होस्ट FANUC अल्फा सर्वो एम्पलीफायर से कैसे जुड़ती है।यह टर्मिनल प्रकार विशेष रूप से सर्वो एम्पलीफायर स्थापना वातावरण के लिए इंजीनियर है:
कंपन के अधीन लचीलापनःतार सेल पैक और कनेक्टर फ्लेक्स के बीच संचालित होता है, जो सेल पैक के आंतरिक जोड़ों में कंपन तनाव को प्रेषित किए बिना मशीन टूल्स के संचालन से यांत्रिक कंपन को अवशोषित करता है।प्रत्यक्ष कठोर कनेक्शन निरंतर कंपन के संपर्क में वर्षों के दौरान आंतरिक कोशिका थकान का जोखिम होगा.
ध्रुवीकृत कनेक्टर:ढाला गया 2-पिन कनेक्टर सही ध्रुवीयता सुनिश्चित करता है, इसे उल्टा नहीं डाला जा सकता है। यह सर्वो एम्पलीफायर बैटरी डिब्बे में मायने रखता है जहां कनेक्टर को अक्सर असुविधाजनक तरीके से एक्सेस किया जाता है,रखरखाव के दौरान खराब रोशनी वाले स्थान.
परिभाषित केबल लंबाईःThe wire leads are sized for the standard depth of FANUC Alpha servo amplifier battery compartments — the cable length allows the cell pack to sit at the back of the compartment with the connector reaching the socket without excess cable that would need to be managed inside the compartment.
| पैरामीटर | मूल्य |
|---|---|
| वोल्टेज | 6.0V |
| क्षमता | 5000mAh |
| रसायन विज्ञान | लिथियम (Li-CFx) |
| टर्मिनल | तारों के तार/कनेक्टर |
| कोशिकाओं की संख्या | 2 × सी-आकार |
| तापमान | -40°C से +85°C तक |
| शेल्फ लाइफ | ~10 वर्ष |
| आवेदन | FANUC अल्फा एबीएस सर्वो एम्पलीफायर |
BR-CCF2TH FANUC की सर्वो बैटरी विकास में एक प्रारंभिक पीढ़ी का प्रतिनिधित्व करता है, जो बाद में छोटे 2/3A आकार में संक्रमण से पहले भौतिक रूप से बड़े सी-आकार के सेल प्रारूप का उपयोग करता है
क्वाड-पैक (BR-2/3AGCT4A) और ए-साइज जोड़े (BR-AGCF2W):
पहली पीढ़ी का अल्फा एबीएस:FANUC अल्फा ABS (Absolute Positioning System) सर्वो एम्पलीफायर ₹ A06B-6073, A06B-6079, A06B-6080, A06B-6096 सीरीज ₹ को C-size सेल पैक के लिए आकार के बैटरी डिब्बों के साथ डिज़ाइन किया गया था।BR-CCF2TH की तार-लीड/कनेक्टर प्रारूप इन ड्राइव के लिए मूल OEM बैटरी थी.
क्यों C आकार चुना गया थाःअल्फा सर्वो एम्पलीफायर डिजाइन के समय, सी-आकार के प्रारूप ने एकल-कनेक्टर बैटरी पैक में 6V आउटपुट और उच्च क्षमता (5000mAh) का संयोजन प्रदान किया।तार-लीड कनेक्टर इंटरफेस ने उपकरण या मिलाप के बिना बैटरी को बदलने की अनुमति दी ️ ड्राइव के लिए एक महत्वपूर्ण सेवा योग्यता मानदंड जो 15 से 20 वर्षों तक उत्पादन सेवा में रहने की उम्मीद है.
सी-साइज क्षमता लाभःBR-CCF2TH की 5000mAh (30Wh) ऊर्जा सामग्री बाद के छोटे-प्रारूप के पैक की क्षमता से अधिक होती है, जो कई अल्फा अक्षों या विस्तारित बंद अवधि वाले प्रतिष्ठानों में बैकअप अवधि का विस्तार करती है.
अपनी शुरुआत के तीन दशक बाद, FANUC अल्फा सर्वो एम्पलीफायर दुनिया भर में पुराने सीएनसी मशीन टूल्स में उपयोग में हैं। ये मशीनें कार्यशालाओं में उत्पादक रूप से काम करना जारी रखती हैं,घटक निर्माताBR-CCF2TH इन संयंत्रों की सेवा करना जारी रखता हैः
कार्यशाला सीएनसी रखरखावःOlder machining centres and turning centres with FANUC Alpha drives require BR-CCF2TH battery replacement as part of periodic CNC preventive maintenance — keeping absolute encoder positions valid through planned and unplanned shutdowns.
पौधों का जीवन विस्तारःजिन सुविधाओं ने FANUC से लैस पुरानी मशीनों के परिचालन जीवन को बढ़ाया है, वे नियोजित रखरखाव अंतराल के लिए BR-CCF2TH की उपलब्धता पर निर्भर हैं।
Q1: BR-CCF2TH अन्य FANUC बैटरी में उपयोग की जाने वाली छोटी A या 2/3A आकार की कोशिकाओं के बजाय C आकार की कोशिकाओं का उपयोग क्यों करता है?
The Alpha ABS amplifier battery compartment was designed for the C-size format when the Alpha drive was developed — before the subsequent miniaturisation of FANUC servo electronics that enabled smaller battery formats in later Beta and Alpha iSV productsसी आकार की कोशिकाएं ए आकार (1800mAh) या 2/3A आकार (1200mAh) कोशिकाओं की तुलना में उच्च आंतरिक क्षमता (2500mAh प्रति सेल) का लाभ प्रदान करती हैं।
Q2: क्या BR-CCF2TH को FANUC मशीन चलती हुई बदल दिया जा सकता है?
हां, सर्वो एम्पलीफायर और सीएनसी चालू होने के साथ, एम्पलीफायर की आपूर्ति एबीएस एन्कोडर मेमोरी को बनाए रखती है।तार-लीड कनेक्टर को अनप्लग किया जा सकता है और पूर्ण स्थिति डेटा खोने के बिना नई बैटरी कनेक्ट. पूरे समय बैटरी का सकारात्मक कनेक्शन बनाए रखें ️ ऐसे किसी भी समय से बचें जब एम्पलीफायर पावर और बैटरी दोनों एक साथ अनुपस्थित हों।
प्रश्न 3: क्या BR-CCF2TH को BR-AGCF2W जैसी छोटी FANUC सर्वो बैटरी के साथ विनिमेय किया जा सकता है?
नहीं. BR-CCF2TH में BR-AGCF2W (A-size cells) से अलग भौतिक पैकेज में C आकार की कोशिकाओं का प्रयोग किया जाता है।दो पैक अलग-अलग बैटरी डिब्बे के आकार और अलग-अलग ऊर्जा आवश्यकताओं के साथ विभिन्न FANUC एम्पलीफायर परिवारों की सेवा करते हैं. कनेक्टर समान लग सकता है लेकिन सेल पैक शरीर अलग-अलग आकार के होते हैं. FANUC एम्पलीफायर के रखरखाव दस्तावेज में निर्दिष्ट बैटरी ही फिट होती है.
प्रश्न 4: मैं योजनाबद्ध बंद होने से पहले BR-CCF2TH बैटरी की स्थिति की पुष्टि कैसे करूं?
एम्पलीफायर से डिस्कनेक्ट रहते हुए मल्टीमीटर के साथ कनेक्टर पर बैटरी के ओपन-सर्किट वोल्टेज को मापें। एक स्वस्थ BR-CCF2TH लगभग 6V पढ़ता है। वोल्टेज 5 से काफी कम है।5V जीवन के अंत के करीब संकेत देता हैFANUC सीएनसी के अलार्म इतिहास की भी जाँच की जानी चाहिए ️ बैटरी अलार्म 9F प्रविष्टियों से संकेत मिलता है कि बैटरी ने पहले के संचालन के दौरान पहले ही कम वोल्टेज चेतावनी को ट्रिगर किया है।
