| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Delta |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | एएसडी-ए2-ईएन1005 |

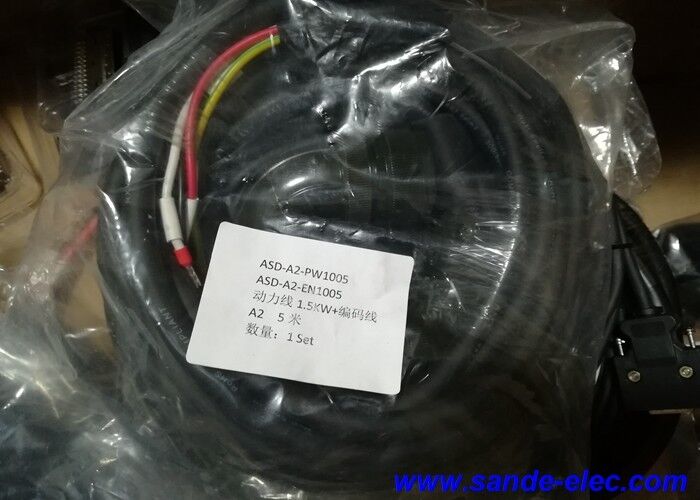

एएसडी-ए2-ईएन1005 डेल्टा इलेक्ट्रॉनिक्स की एएसडीए-ए2 सर्वो सिस्टम एक्सेसरीज़ रेंज से एक 5 मीटर पूर्व-संयोजित एन्कोडर फीडबैक केबल है। This cable carries the encoder position and speed data from the ECMA series servo motor's encoder assembly to the ASDA-A2 servo drive's CN2 encoder input — the feedback loop that enables the ASDA-A2 to perform closed-loop position and velocity control of the motor.
5 मीटर पर, the ASD-A2-EN1005 serves standard servo axis installations where the ASDA-A2 drive cabinet is positioned within 5 metres of the ECMA motor — the most common drive-to-motor distance range in industrial automation and machine tool installations.
| पैरामीटर | मूल्य |
|---|---|
| लम्बाई | 5 मीटर |
| केबल का प्रकार | एन्कोडर फीडबैक (CN2 इंटरफ़ेस) |
| प्रणाली | डेल्टा एएसडीए-ए2 |
| संगत मोटर | डेल्टा ईसीएमए श्रृंखला |
| प्रकार | पूर्व-संयुक्त |
एएसडीए-ए2 सर्वो प्रणाली में ईसीएमए सर्वो मोटर में एकीकृत एक उच्च संकल्प एन्कोडर का उपयोग किया जाता हैः
20-बिट एन्कोडर रिज़ॉल्यूशनःडेल्टा ईसीएमए मोटर्स एक 20-बिट एन्कोडर से सुसज्जित हैं, जो 1,048असाधारण स्थिति संकल्प के लिए प्रति मोड़ 576 गिनती।यह उच्च संकल्प प्रतिक्रिया ASDA-A2 उच्च सटीकता सीएनसी और स्वचालन अनुप्रयोगों में आवश्यक सटीक स्थिति प्राप्त करने के लिए सक्षम बनाता है.
पूर्ण एन्कोडर समर्थनःकुछ ईसीएमए मोटर वेरिएंट में एक 17-बिट पूर्ण एन्कोडर शामिल है जो पावर-आउट के माध्यम से स्थिति डेटा को बनाए रखता है। एएसडी-ए 2-ईएन 1005 केबल पूर्ण एन्कोडर के बहु-टर्न स्थिति डेटा को एएसडीए-ए 2 में ले जाता है,पावर-अप पर होमिंग-फ्री एक्सिस ऑपरेशन को सक्षम करने वाला.
उच्च गति सीरियल एन्कोडर डेटाःएन्कोडर उच्च गति सीरियल इंटरफ़ेस के माध्यम से ASDA-A2 को स्थिति डेटा संचारित करता है। ASD-A2-EN1005 केबल सिग्नल गिरावट के बिना 5 मीटर की दूरी पर इन सीरियल डेटा को विश्वसनीय रूप से ले जाता है।
डेल्टा एएसडीए-ए 2 सीएनसी मशीन उपकरण कुल्हाड़ियोंःसीएनसी मशीनिंग केंद्रों, टर्निंग केंद्रों और ASDA-A2 ड्राइव का उपयोग करने वाली पीसने वाली मशीनों पर ECMA सर्वो मोटर्स ′′ एक ASD-A2-EN1005 प्रति सर्वो अक्ष मानक 5 मीटर केबल रन दूरी पर।
औद्योगिक स्वचालन की स्थितिःएएसडीए-ए2 संचालित सर्वो अक्षों पर स्वचालित असेंबली, सामग्री हैंडलिंग, और ECMA मोटर्स के साथ सटीक पोजिशनिंग उपकरण।
उच्च गति पैकेजिंग और लेबलिंगःएएसडीए-ए2 और ईसीएमए सर्वो प्रणालियों का उपयोग करते हुए सर्वो-नियंत्रित वेब हैंडलिंग, भरने और लेबलिंग उपकरण।
सटीक गति नियंत्रण:ई-कैम (इलेक्ट्रॉनिक कैम) और एएसडीए-ए2 की उन्नत नियंत्रण सुविधाओं का उपयोग करने वाले सिंक्रनाइज़्ड मोशन एप्लिकेशन ️ एएसडी-ए2-ईएन1005 के माध्यम से सटीक एन्कोडर फीडबैक फ्लाईव्हील कतरनी के लिए आवश्यक है,घुमावदार कट, और पंजीकरण नियंत्रण।
Q1: क्या ASD-A2-EN1005 का उपयोग अन्य डेल्टा ASDA सर्वो ड्राइव श्रृंखला के साथ किया जा सकता है?
ASD-A2-EN1005 को ASDA-A2 श्रृंखला CN2 इंटरफ़ेस के लिए डिज़ाइन किया गया है। अन्य डेल्टा ASDA ड्राइव श्रृंखला (ASDA-B2, ASDA-A3) विभिन्न CN2 कनेक्टर प्रारूपों या एन्कोडर इंटरफ़ेस प्रोटोकॉल का उपयोग कर सकती हैं।डेल्टा के servo प्रणाली प्रलेखन से पुष्टि करें कि ड्राइव-अंत कनेक्टर और एन्कोडर प्रोटोकॉल एक गैर A2 ड्राइव के साथ इस केबल का उपयोग करने से पहले मेल खाता है.
Q2: क्या लक्षण एक दोषपूर्ण ASD-A2-EN1005 एन्कोडर केबल का संकेत देते हैं?
एक फेल या बिगड़ा हुआ एन्कोडर केबल ASDA-A2 पर एन्कोडर संचार अलार्म उत्पन्न करता है (फेल कोड जैसे AL002, AL003, AL009, या विशिष्ट दोष प्रकार के आधार पर एन्कोडर त्रुटि कोड),अनियमित मोटर गति प्रतिक्रिया, स्थिति काउंटर त्रुटियों, या एन्कोडर सिग्नल का पूर्ण नुकसान ड्राइव के कारण सक्षम करने के लिए दोष.केबल के दोनो छोरों पर केबल कनेक्टर की सीट की जाँच करें.
Q3: क्या ASD-A2-EN1005 पूर्ण एन्कोडर का उपयोग करने वाले ECMA मोटर्स के साथ संगत है?
डेल्टा एएसडीए-ए2 ड्राइव एक ही सीएन2 इंटरफेस के माध्यम से वृद्धिशील और पूर्ण एन्कोडर ईसीएमए मोटर्स दोनों का समर्थन करते हैं।ASD-A2-EN1005 केबल एक ही केबल और कनेक्टर के माध्यम से दोनों एन्कोडर प्रकारों के डेटा को ले जाता हैदोनों पूर्ण (17 बिट) और वृद्धिशील (20 बिट) ECMA एन्कोडर इंटरफेस एक ही CN2 कनेक्टर और एक ही ASD-A2-EN1005 केबल का उपयोग करते हैं।
Q4: डेल्टा ASDA-A2 प्रणालियों के लिए अधिकतम एन्कोडर केबल लंबाई क्या है?
डेल्टा ने एएसडीए-ए2 के लिए सर्वो एम्पलीफायर के निर्देश पुस्तिका में अधिकतम एन्कोडर केबल लंबाई निर्दिष्ट की है।उच्च गति सीरियल एन्कोडर इंटरफ़ेस में सिग्नल टाइमिंग और केबल क्षमता से संबंधित अधिकतम केबल लंबाई बाधाएं हैं. कुछ विन्यासों के लिए मानक स्थापनाओं में 20 मीटर या उससे अधिक के केबल का उपयोग किया जाता है। उपयोग किए जाने वाले विशिष्ट एन्कोडर प्रकार के लिए डेल्टा के एएसडीए-ए 2 प्रलेखन से अधिकतम लंबाई की पुष्टि करें।
