| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | MITSUBISHI |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | एमआर-जेएचएससीबीएल6एम-एल |

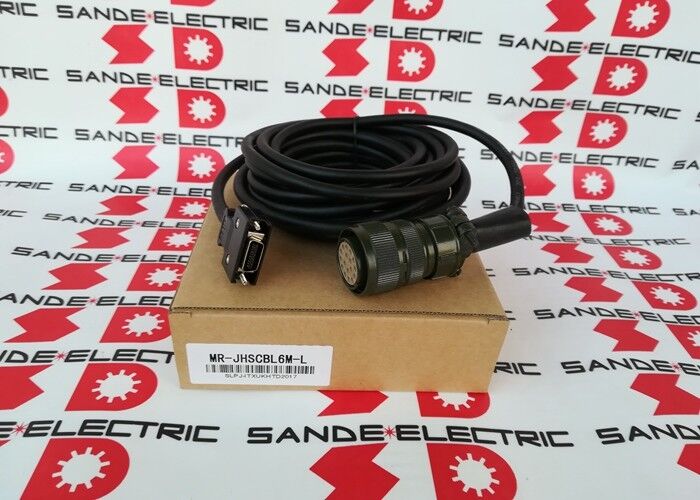

MR-JHSCBL6M-L MELSERVO MR-J2S सर्वो प्रणाली के लिए मित्सुबिशी इलेक्ट्रिक के MR-JHS एन्कोडर केबल का 6 मीटर का संस्करण है। कार्यात्मक रूप से 5 मीटर MR-JHSCBL5M-L के समान है, it carries the encoder position feedback from the HC series servo motor's encoder to the MR-J2S amplifier's encoder input — the closed-loop feedback path that enables precise velocity and position control.
5 मीटर और 6 मीटर के संस्करणों के बीच लंबाई में 1 मीटर का अंतर अक्सर निर्णायक कारक होता है जब वास्तविक केबल रूटिंग पथ और प्रवेश/निकास रूटिंग 5 मीटर से थोड़ा अधिक के लिए आवश्यक केबल लंबाई लेता हैMR-JHSCBL6M-L इसी विनिर्देश में एक सीधे संगत केबल के साथ इस अंतर को बंद करता है।
| पैरामीटर | मूल्य |
|---|---|
| लम्बाई | 6 मीटर |
| कोर की संख्या | 10 |
| फ्लेक्स प्रकार | L (मानक) |
| एम्पलीफायर | MR-J2S |
| संगत मोटर | HC-SFS, HC-LFS, HC-UFS, HC-RFS |
| आवेदन | एन्कोडर प्रतिक्रिया |
"एल" प्रत्यय स्थिर या मुख्य रूप से स्थिर केबल रूटिंग के लिए मानक लचीला संस्करण को पहचानता हैः
फिक्स्ड केबल पथःकेबल मार्ग MR-J2S एम्पलीफायर के एन्कोडर इनपुट पोर्ट से HC मोटर के एन्कोडर सॉकेट के लिए एक निश्चित पथ के माध्यम सेया मशीन के संचालन के दौरान निरंतर झुकने के बिना मशीन फ्रेम के साथ.
निरंतर केबल ट्रैक सेवा के लिए नहींःमानक-लचीला निर्माण केबल ट्रैक (ड्रैग चेन) अनुप्रयोगों के लिए योग्य नहीं है जहां केबल निरंतर झुकने के चक्रों से गुजरता है। केबल ट्रैक रूटिंग की आवश्यकता वाले अक्षों के लिए,संबंधित एच-प्रकार (उच्च लचीलापन) संस्करण की आवश्यकता होती है.
फिक्स्ड रूटिंग में स्थिर सिग्नल अखंडता:एक स्थिर स्थापना में,मानक निर्माण केबल के सेवा जीवन के दौरान विश्वसनीय एन्कोडर सिग्नल गुणवत्ता बनाए रखता है.
एमआर-जे2एस सीएनसी मशीन टूल्स के धुरीःMELSERVO J2S संचालित फ़ीड अक्ष और धुरी ड्राइव मशीनिंग केंद्रों, टर्निंग केंद्रों, पीसने की मशीनों और अन्य सीएनसी मशीन टूल्स पर जहां केबल रूटिंग पथ के लिए 6 मीटर एन्कोडर केबल की आवश्यकता होती है।
औद्योगिक स्वचालन सर्वो अक्षःकन्वेयर इंडेक्सिंग, रोटरी पोजिशनिंग, और एचसी मोटर परिवारों के साथ एमआर-जे2एस एम्पलीफायरों का उपयोग करके सर्वो-नियंत्रित असेंबली मशीन अक्ष।
उच्च चक्र वाली मशीनों की धुरीःHC-LFS और HC-UFS मोटर्स उच्च थ्रूपुट पैकेजिंग, लेबलिंग और हैंडलिंग उपकरण पर जहां एन्कोडर फीडबैक सटीकता सीधे चक्र समय और पोजिशनिंग दोहराव को प्रभावित करती है।
Q1: MR-JHSCBL6M-L और MR-JHSCBL5M-L में क्या अंतर है?
दोनों केबल सभी तकनीकी विनिर्देशों में समान हैं, 10-कोर, मानक फ्लेक्स (एल), एमआर-जे 2 एस संगत, एचसी-एसएफएस / एलएफएस / यूएफएस / आरएफएस श्रृंखला मोटर्स। एकमात्र अंतर लंबाई हैः 6 मीटर बनाम 5 मीटर।कम केबल चुनें जहां रूटिंग दूरी 5 मीटर के भीतर फिट बैठता है; 6 मीटर केबल का चयन करें जब रूटिंग 5 मीटर और 6 मीटर के बीच हो।
Q2: क्या MR-JHSCBL6M-L का उपयोग MR-J3 या MR-J4 एम्पलीफायरों के साथ किया जा सकता है?
नहीं. MR-JHSCBL केबल श्रृंखला MR-J2S एन्कोडर इंटरफेस के लिए विशिष्ट है ️ कनेक्टर और पिन असाइनमेंट MR-J2S एम्पलीफायर के एन्कोडर इनपुट और HC मोटर एन्कोडर सॉकेट से मेल खाते हैं।MR-J3 एम्पलीफायर एक अलग एन्कोडर कनेक्टर प्रारूप (MR-J3ENCBL केबल परिवार) का उपयोग करते हैं. MR-J4 एम्पलीफायर एक अलग इंटरफेस का उपयोग फिर से करते हैं. केबलों servo पीढ़ियों के बीच विनिमेय नहीं हैं.
Q3: MELSERVO MR-J2S प्रणालियों के लिए अधिकतम एन्कोडर केबल लंबाई क्या है?
मित्सुबिशी ने एमआर-जे2एस सर्वो एम्पलीफायर के निर्देश पुस्तिका में एनकोडर केबल की अधिकतम लंबाई निर्दिष्ट की है जो एनकोडर के प्रकार और विश्वसनीय सिग्नल रिसेप्शन के लिए केबल क्षमता सीमा के आधार पर है।मानक विन्यास कुछ एचसी मोटर एन्कोडर प्रकारों के लिए 20 मीटर या उससे अधिक के केबल लंबाई का समर्थन करते हैं. 6 मीटर MR-JHSCBL6M-L मानक अधिकतम लंबाई सीमाओं के भीतर अच्छी तरह से है. उपयोग में विशिष्ट मोटर एन्कोडर प्रकार के लिए MR-J2S प्रलेखन से पुष्टि करें.
Q4: MR-JHS केबल में 10 कोर क्यों होते हैं जबकि कुछ सरल एन्कोडर केबलों में कम होते हैं?
MR-J2S HC मोटर एन्कोडर इंटरफेस एक बुनियादी वृद्धिशील एन्कोडर की तुलना में अधिक सिग्नल कार्य करता हैः अंतर A/B/Z सिग्नल (6 कंडक्टरों के लिए 3 अंतर जोड़े),5V एन्कोडर बिजली की आपूर्ति (2 कंडक्टर), और मोटर तापमान सेंसर आउटपुट (2 कंडक्टर) कुल 10 कंडक्टर। सरल एन्कोडर जो तापमान सेंसर को छोड़ देते हैं या एक अलग प्रोटोकॉल का उपयोग करते हैं, कम कंडक्टर का उपयोग करते हैं।10-कोर डिजाइन MR-J2S के बंद पाश मोटर प्रबंधन द्वारा आवश्यक पूर्ण संकेत सेट को दर्शाता है.
