| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | San Ace |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 9cra0412p4k10 |

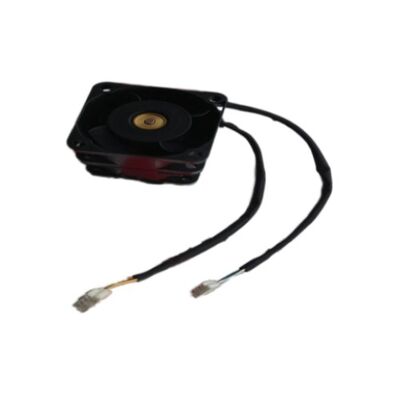

9CRA0412P4K10 Sanyo Denki की SanAce श्रृंखला से एक विपरीत घूर्णन दोहरी अक्षीय प्रशंसक है दो 40 मिमी प्रशंसक अक्षीय रूप से ढेर किए गए हैं, दूसरे प्रशंसक के इम्पेलर के साथ पहले की विपरीत दिशा में घूमते हैं.यह काउंटर-रोटेशन डिजाइन एक कॉम्पैक्ट प्रशंसक प्रारूप से वायु प्रवाह और स्थैतिक दबाव को अधिकतम करने के लिए एक सान्यो डेन्की पेटेंट इंजीनियरिंग दृष्टिकोण है।
एक मानक एकल-फैन में,इम्पेलर से बाहर निकलने वाली हवा में अक्षीय वेग घटक (उपकरण के माध्यम से हवा को ले जाने वाला उपयोगी धक्का) और घूर्णन वेग घटक (ऊर्जा बर्बाद करने वाली घूर्णन भंवर) दोनों होते हैं।. The counter-rotating design's second impeller captures this rotational kinetic energy and converts it to additional axial thrust — achieving significantly higher airflow and static pressure than any single fan of the same frame size could provide.
| पैरामीटर | मूल्य |
|---|---|
| वोल्टेज | 12 वी डीसी |
| प्रशंसक का आकार | 40×40 मिमी |
| प्रकार | काउंटर रोटेटिंग डबल अक्षीय |
| असर | गेंद असर |
| नियंत्रण | पीडब्ल्यूएम |
| तार | 4 प्रति प्रशंसक |
| सुरक्षा | बंद रोटर |
| गति संकेत | टैकोमीटर आउटपुट |
| श्रृंखला | 9CR (SanAce) |
9CRA0412P4K10 में इलेक्ट्रॉनिक लॉक रोटर सुरक्षा शामिल हैः
स्वतः पुनः आरंभ करेंःयदि प्रशंसक रुक जाता है या यांत्रिक रूप से अवरुद्ध है, the electronic circuit detects the zero-speed condition and applies a restart cycle — preventing the DC motor from drawing sustained locked-rotor current that would destroy the motor winding insulation.
मलबे से सुरक्षा:ऐसे अनुप्रयोगों में जहां शीतलन प्रशंसकों को कभी-कभी मलबे (धूल जमा, पैकेजिंग सामग्री के टुकड़े) का सामना करना पड़ता है,लॉक रोटर सुरक्षा गति सेंसर आउटपुट के माध्यम से एक प्रणाली अलार्म ट्रिगर करते हुए तत्काल मोटर बर्नआउट को रोकता है.
सर्वर और नेटवर्किंग उपकरण:उच्च घनत्व सर्वर ब्लेड कूलिंग, स्विच चेसिस थर्मल मैनेजमेंट और डेटा सेंटर नेटवर्किंग उपकरण जहां उच्च स्थिर दबाव वाले 40 मिमी के प्रशंसक उच्च प्रतिबाधा शीतलन पथों की सेवा करते हैं।
औद्योगिक इलेक्ट्रॉनिक्स शीतलन:बिजली रूपांतरण उपकरण, सर्वो ड्राइव पावर स्टेज, यूपीएस मॉड्यूल और औद्योगिक नियंत्रण इलेक्ट्रॉनिक्स जिन्हें 40 मिमी के फॉर्म फैक्टर में कॉम्पैक्ट, उच्च दबाव शीतलन की आवश्यकता होती है।
दूरसंचार उपकरण:कॉम्पैक्ट बेस स्टेशन इलेक्ट्रॉनिक्स, राउटर लाइन कार्ड और टेलीकॉम चेसिस मॉड्यूल जहां प्रशंसक घनत्व सीमित है और काउंटर-रोटिंग प्रशंसक सीमित स्थान में प्रदर्शन प्रदान करते हैं।
चिकित्सा उपकरण शीतलन:कॉम्पैक्ट मेडिकल इलेक्ट्रॉनिक्स के लिए जहां गति निगरानी के साथ शांत, उच्च दक्षता वाले शीतलन की आवश्यकता होती है।
प्रश्न 1: समान आकार के मानक एकल प्रशंसकों के मुकाबले विपरीत घूर्णन वाले प्रशंसकों का प्राथमिक लाभ क्या है?
काउंटर-रोटिंग प्रशंसक एक ही फ्रेम आकार में एक एकल प्रशंसक की तुलना में काफी अधिक स्थिर दबाव और अक्सर अधिक वायु प्रवाह प्राप्त करते हैं। दूसरा इम्पेलर पहले से घुमावदार ऊर्जा को पुनर्प्राप्त करता है,इसे अतिरिक्त उपयोगी वायु प्रवाह में परिवर्तित करनायह उच्च प्रतिबाधा शीतलन मार्गों के लिए विपरीत घूमने वाले प्रशंसकों को पसंदीदा विकल्प बनाता है जहां एक एकल प्रशंसक थर्मल प्रतिरोध के माध्यम से हवा को धकेलने के लिए पर्याप्त दबाव उत्पन्न नहीं कर सकता है।
Q2: 9CRA0412P4K10 के लिए किस PWM सिग्नल विनिर्देश की आवश्यकता है?
सैन्यो डेन्की सैनएसी प्रशंसक आमतौर पर नियंत्रण पिन पर तर्क-स्तर उच्च (लगभग 5 वी) और निम्न (0 वी) स्विंग के साथ 25kHz पीडब्ल्यूएम संकेत स्वीकार करते हैं।ड्यूटी साइकिल प्रशंसक की गति निर्धारित करता है 100% ड्यूटी साइकिल अधिकतम गति पैदा करता है; कम कार्य चक्र अनुपात में गति को कम करता है। सटीक पीडब्ल्यूएम आवृत्ति विनिर्देश और आवश्यक इनपुट वोल्टेज स्तरों के लिए 9CRA0412P4K10 डेटाशीट से पुष्टि करें।
Q3: 9CRA0412 श्रृंखला में K10 प्रत्यय अन्य K- प्रत्यय वेरिएंट से कैसे भिन्न है?
सान्यो डेनकी की सैनएसी 9सीआर श्रृंखला में, के-परिशिष्ट वेरिएंट आमतौर पर लीड तार की लंबाई में भिन्न होते हैं। K03 से 30 मिमी (3 सेमी) की लीड, K10 से 100 मिमी (10 सेमी) की लीड होती है।सभी K वेरिएंट में समान विद्युत और वायु प्रवाह विनिर्देश हैं; लीड लंबाई केबल रूटिंग की लचीलापन को निर्धारित करती है जो कि स्थापना में उपलब्ध है। पंखे के शरीर से कनेक्टर तक 100 मिमी तक केबल प्रबंधन की आवश्यकता वाले प्रतिष्ठानों के लिए K10 का चयन करें।
Q4: क्या 9CRA0412P4K10 को कम गति के संचालन के लिए 5V आपूर्ति से संचालित किया जा सकता है?
काउंटर-रोटिंग प्रशंसकों को पर्याप्त चुंबकीय टोक़ उत्पन्न करने के लिए न्यूनतम वोल्टेज की आवश्यकता होती है ताकि रोटेशन को विश्वसनीय रूप से शुरू और बनाए रखा जा सके।नामित वोल्टेज से बहुत नीचे काम करने से स्टार्टअप विफलता का खतरा होता है (फैन लेयरिंग स्थैतिक घर्षण को दूर करने के लिए पर्याप्त टोक़ विकसित नहीं करता है) और संभावित फैन स्टॉल. 9CRA0412P4K10 डेटाशीट से न्यूनतम ऑपरेटिंग वोल्टेज की पुष्टि की जाए ️ सामान्य तौर पर, विश्वसनीय संचालन के लिए SanAce 12V श्रृंखला के प्रशंसकों को लगभग 7V से नीचे काम नहीं किया जाना चाहिए।
