| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | NMB |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 4715पीएस-20टी-बी30 |

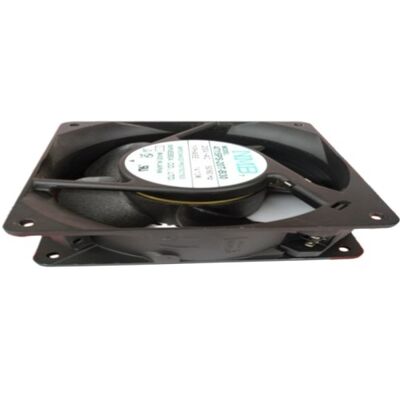

4715PS-20T-B30 एक 120mm × 120mm × 38mm एसी अक्षीय शीतलन प्रशंसक है जो एनएमबी टेक्नोलॉजीज ′′ से आता है, जो औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए सटीक प्रशंसकों का एक प्रमुख निर्माता है।50/60 हर्ट्ज पर 200 वी एसी एकल-चरण आपूर्ति से काम करना, यह पंखे को सीएनसी नियंत्रण कैबिनेट, सर्वो ड्राइव कैबिनेट और औद्योगिक पावर इलेक्ट्रॉनिक्स को ठंडा करने के लिए डिज़ाइन किया गया है जहां 200 वी वर्ग की आपूर्ति उपलब्ध है।
4715 पदनाम 120 मिमी (47 × 15 गहराई) के आकार कारक की पहचान करता है, जो ड्राइव कैबिनेट, कंट्रोल पैनल,और इलेक्ट्रॉनिक्स आवरणपीएस प्रत्यय इस फ्रेम आकार के भीतर विशिष्ट एनएमबी मोटर और ब्लेड विन्यास की पहचान करता है।
| पैरामीटर | मूल्य |
|---|---|
| आयाम | 120×120×38 मिमी |
| वोल्टेज | 200V AC, 50/60Hz |
| शक्ति | 14W (60Hz) / 13W (50Hz) |
| गति | 2900 आरपीएम |
| वायु प्रवाह | 102 सीएफएम |
| ब्लेड | 5 |
| चरण | एकल चरण |
| असर | परिशुद्धता गोलाकार |
4715PS-20T-B30 में एनएमबी के परिशुद्धता बॉल लेयरिंग औद्योगिक ड्राइव अनुप्रयोगों में आस्तीन लेयरिंग प्रशंसकों की तुलना में बेहतर सेवा जीवन प्रदान करते हैंः
तापमान सहिष्णुताःBall bearings maintain reliable operation across a wider ambient temperature range than oil-impregnated sleeve bearings — important in drive cabinets where steady-state operating temperatures can reach 40–60°C.
अभिविन्यास में लचीलापन:बॉल लेयरिंग प्रशंसक किसी भी माउंटिंग अभिविन्यास में विश्वसनीय रूप से काम करते हैं, ऊर्ध्वाधर, क्षैतिज या उल्टा।आस्तीन असर प्रशंसकों आमतौर पर स्नेहक वितरण बनाए रखने के लिए विशिष्ट अभिविन्यास के लिए प्रतिबंधित कर रहे हैं.
सेवा जीवनःप्रेसिजन बॉल लेयरिंग, जब ठीक से चिकनाई,औद्योगिक उपकरणों के लिए विशिष्ट निरंतर कार्य संचालन के तहत आस्तीन बीयरिंगों की तुलना में अधिक सेवा जीवन प्रदान करें ️ नियोजित रखरखाव अंतराल को कम करने के लिए महत्वपूर्ण.
FANUC सीएनसी नियंत्रण कैबिनेट शीतलनः16i/18i/21i/30i सीरीज के सीएनसी नियंत्रण कैबिनेट और सर्वो ड्राइव कैबिनेट में FANUC-निर्दिष्ट शीतलन प्रशंसकों के लिए प्रत्यक्ष प्रतिस्थापन।
औद्योगिक सर्वो ड्राइव कूलिंग:परिवर्तनीय आवृत्ति ड्राइव, सर्वो एम्पलीफायर और धुरी ड्राइव कैबिनेट के लिए पैनल-माउंट कूलिंग
सीएनसी मशीन उपकरण नियंत्रण पैनल:ऑपरेटर पैनल इलेक्ट्रॉनिक्स, पावर सप्लाई मॉड्यूल और सीएनसी प्रोसेसर असेंबली के लिए कूलिंग 200 वी एसी संचालित मशीन टूल्स में।
औद्योगिक बिजली आपूर्ति शीतलन:यूपीएस प्रणालियों, रेक्टिफायरों और औद्योगिक बिजली रूपांतरण उपकरण में इलेक्ट्रॉनिक्स के कोठरी शीतलन।
प्रश्न 1: 4715PS-20T-B30 में दो पावर रेटिंग (14W और 13W) क्यों हैं?
दो मान 60 हर्ट्ज और 50 हर्ट्ज के संचालन के अनुरूप हैंः 14W 60 हर्ट्ज पर, 13W 50 हर्ट्ज पर। एसी मोटर की गति और टॉर्क 60 हर्ट्ज पर आपूर्ति आवृत्ति के आनुपातिक हैं,मोटर तेजी से चलता है (उच्च आरपीएम) और अधिक शक्ति का उपभोग करता है; 50 हर्ट्ज पर, यह कम बिजली की खपत के साथ धीमी गति से चलता है। 2900 आरपीएम विनिर्देश 60 हर्ट्ज ऑपरेशन पर लागू होता है; प्रशंसक 50 हर्ट्ज पर लगभग 2400 आरपीएम पर चलता है।
Q2: औद्योगिक ड्राइव सेवा में 4715PS-20T-B30 का अपेक्षित सेवा जीवन क्या है?
एनएमबी परिशुद्धता गेंद असर प्रशंसक निरंतर कर्तव्य औद्योगिक सेवा के लिए डिज़ाइन किए गए हैं। वास्तविक सेवा जीवन ऑपरेटिंग तापमान, आपूर्ति वोल्टेज की गुणवत्ता और परिवेश कंपन पर निर्भर करता है।सामान्य ड्राइव कैबिनेट वातावरण में (अंतरिक्ष तापमान 40-50 डिग्री सेल्सियस पर निरंतर संचालन), सेवा जीवन 30,000 ₹ 50,000 घंटे तक प्राप्त किया जा सकता है। नियोजित रखरखाव बंद होने के दौरान अनुसूचित प्रतिस्थापन की सिफारिश की जाती है, इससे पहले कि जीवन के अंत में असर विफलता अनियोजित डाउनटाइम का कारण बन जाए।
Q3: क्या 4715PS-20T-B30 का उपयोग 220V या 230V AC आपूर्ति के साथ किया जा सकता है?
नामित वोल्टेज 200 वी एसी है। 220 वी या 230 वी पर काम करने से 1015% ओवर-वोल्टेज की स्थिति का प्रतिनिधित्व करता है। मोटर नामित गति से तेजी से चलता है, अधिक धारा लेता है और अधिक गर्मी उत्पन्न करता है। समय के साथ,यह मोटर इन्सुलेशन जीवन और असर जीवन को कम करता है. 220V या 230V आपूर्ति के लिए, एनएमबी के विनिर्देशों से पुष्टि करें कि क्या 200V ≈ 230V संचालन नामित वोल्टेज सीमा के भीतर आता है, या स्थापना आपूर्ति वोल्टेज के लिए विशेष रूप से नामित एक पंखे का चयन करें।
प्रश्न 4: पैनल कटआउट में 4715PS-20T-B30 कैसे लगाया जाता है?
120×120 मिमी के पंखे को चार कोने माउंटिंग शिकंजा के साथ मानक 119×119 मिमी (लगभग) पैनल कटआउट में लगाया जाता है। 38 मिमी गहराई पैनल के पीछे प्रोजेक्ट करती है।यह सुनिश्चित करें कि पैनल की सतह स्वच्छ और माउंटिंग स्थान पर सपाट है कंपन संचरण को रोकने के लिए. फैन ब्लेड की तरफ हवा के प्रवाह की दिशा की ओर मुड़ता है ️ स्थापना से पहले ड्राइव के शीतलन प्रणाली दस्तावेज से आवश्यक हवा के प्रवाह की दिशा (प्रवेश या निकास) की पुष्टि करें।
