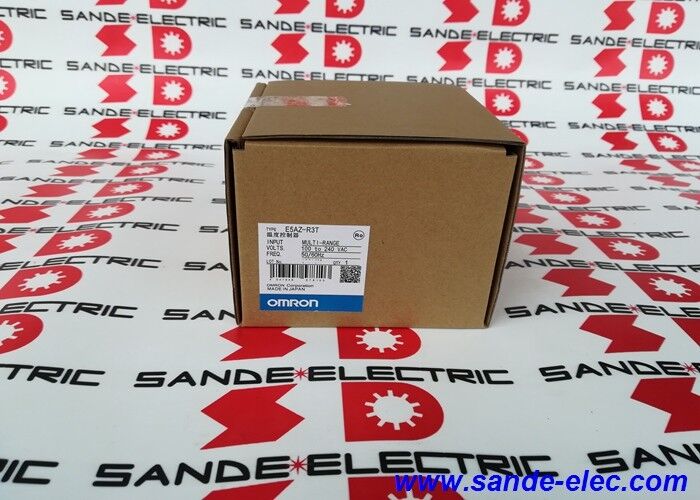

नया ओरिजिनल डिजिटल PID ओम्रॉन तापमान नियंत्रक E5AZ-R3T

Omron E5AZ-R3T | E5AZ सीरीज 1/4 DIN डिजिटल तापमान नियंत्रक — यूनिवर्सल इनपुट (TC/RTD), रिले आउटपुट, 3 अलार्म आउटपुट, 100–240VAC, 96×96×78mm, 250ms सैंपलिंग

अवलोकन

Omron E5AZ-R3TOmron की E5AZ सीरीज का 1/4 DIN डिजिटल तापमान नियंत्रक है — 96×96mm आकार का नियंत्रक जो Omron के E5_Z नियंत्रक परिवार के बीच में बैठता है, कॉम्पैक्ट 1/16 DIN (E5CZ) से ऊपर और हाफ-साइज 1/8 DIN (E5EZ) के बगल में। E5AZ-R3T रिले आउटपुट वेरिएंट है जिसमें तीन अलार्म आउटपुट हैं — पदनाम में R रिले नियंत्रण आउटपुट को इंगित करता है, और 3T तीन अलार्म पॉइंट की पहचान करता है।इस प्रकार के तापमान नियंत्रक सीधे लगते हैं — वे एक सेंसर पढ़ते हैं, उसकी तुलना एक सेटपॉइंट से करते हैं, और तापमान को नियंत्रित करने के लिए एक आउटपुट को चालू या बंद करते हैं। लेकिन E5AZ-R3T जैसे सक्षम नियंत्रक के अंदर की इंजीनियरिंग उस सरल विवरण से काफी आगे जाती है।

यूनिवर्सल इनपुट स्टेज सेंसर-विशिष्ट हार्डवेयर की आवश्यकता के बिना, सेंसर प्रकारों की एक विस्तृत श्रृंखला (आठ या अधिक थर्मोकपल प्रकार और मानक प्लैटिनम RTD परिवार) स्वीकार करता है।

PID एल्गोरिथम लगातार आउटपुट साइकिल समय में आनुपातिक, अभिन्न और व्युत्पन्न सुधारों की गणना करता है, जो ON/OFF नियंत्रण प्रतिक्रियात्मक रूप से पीछा करेगा, लोड परिवर्तन और परिवेशी गड़बड़ी के माध्यम से तापमान को स्थिर रखता है।

तीन अलार्म आउटपुट प्राथमिक नियंत्रण लूप से स्वतंत्र प्रक्रिया निगरानी कार्यों को संभालते हैं।

250ms सैंपलिंग अवधि पुराने-जनरेशन तापमान नियंत्रकों की तुलना में काफी तेज है, जो आमतौर पर 500ms अंतराल पर सैंपल करते थे।

सैंपलिंग समय को आधा करने से तेज तापमान परिवर्तनों का पता लगाने और प्रतिक्रिया करने की नियंत्रक की क्षमता में सुधार होता है — उन अनुप्रयोगों में प्रासंगिक जहां हीटर की जड़ता कम होती है या जहां प्रक्रिया की गतिशीलता जल्दी बदलती है, जैसे कि पतली फिल्म हीट सीलिंग या सेमीकंडक्टर प्रक्रिया कक्ष।

मुख्य विनिर्देश

पैरामीटर

E5AZ-R3T का यूनिवर्सल इनपुट रखरखाव प्रबंधकों और स्पेयर पार्ट्स इन्वेंट्री प्लानर्स के लिए इसकी सबसे व्यावहारिक रूप से मूल्यवान विशेषताओं में से एक है।

कई मशीनों और कई तापमान क्षेत्रों वाले एक संयंत्र में — कुछ K-टाइप थर्मोकपल का उपयोग करते हैं क्योंकि वे आर्थिक रूप से एक विस्तृत तापमान रेंज को कवर करते हैं, कुछ J-टाइप का उपयोग करते हैं क्योंकि वे कम-तापमान खाद्य प्रसंस्करण अनुप्रयोगों के लिए उपयुक्त हैं, कुछ Pt100 RTD का उपयोग करते हैं क्योंकि सटीकता मायने रखती है — एक गैर-यूनिवर्सल तापमान नियंत्रक को प्रत्येक सेंसर प्रकार के लिए अलग-अलग मॉडल स्टॉक करने की आवश्यकता होगी।

E5AZ-R3T जैसे यूनिवर्सल इनपुट नियंत्रक इन सभी को एक ही स्पेयर पार्ट से कवर करता है।

इनपुट प्रकार को हार्डवेयर जम्पर या विभिन्न सर्किट बोर्डों द्वारा नहीं, बल्कि पैरामीटर सेटिंग द्वारा कॉन्फ़िगर किया जाता है। जब एक प्रतिस्थापन नियंत्रक स्थापित किया जाता है, तो सेंसर प्रकार को नियंत्रक के फ्रंट पैनल पर एक मेनू से चुना जाता है (या सीरियल संचार के माध्यम से प्रोग्राम किया जाता है), और नियंत्रक तदनुसार अपने रैखिकीकरण, डिस्प्ले स्केलिंग और अलार्म रेंज को समायोजित करता है।

यह सॉफ्टवेयर-चयन योग्य इनपुट प्रकार का मतलब यह भी है कि यदि किसी मशीन के तापमान क्षेत्र को एक अलग सेंसर प्रकार का उपयोग करने के लिए पुन: डिज़ाइन किया गया है, तो उसी नियंत्रक हार्डवेयर को प्रतिस्थापित करने के बजाय पुन: कॉन्फ़िगर किया जा सकता है।

नियंत्रक तापमान को डिग्री सेल्सियस या फारेनहाइट में प्रदर्शित करता है, जिसे पैरामीटर द्वारा चुना जा सकता है।

तीन अलार्म आउटपुट — स्वतंत्र प्रक्रिया निगरानी

E5AZ-R3T में तीन अलार्म आउटपुट कॉन्फ़िगर करने योग्य अलार्म फ़ंक्शन प्रदान करते हैं जो प्राथमिक तापमान नियंत्रण आउटपुट से स्वतंत्र रूप से प्रक्रिया की स्थितियों की निगरानी करते हैं। प्रत्येक अलार्म आउटपुट को नियंत्रक की पैरामीटर सेटिंग्स से विभिन्न अलार्म प्रकारों के लिए कॉन्फ़िगर किया जा सकता है:

ऊपरी सीमा अलार्म:

अलार्म तब सक्रिय होता है जब प्रक्रिया का तापमान सेटपॉइंट से ऊपर या पूर्ण तापमान सीमा से ऊपर एक परिभाषित सीमा से अधिक हो जाता है — उपकरण या उत्पाद को ओवरहीटिंग से बचाता है।निचली सीमा अलार्म:

अलार्म तब सक्रिय होता है जब तापमान एक परिभाषित सीमा से नीचे गिर जाता है — हीटर की विफलता, प्रक्रिया का रुकना, या ठंडे फीड का परिचय का पता लगाना।विचलन अलार्म:

अलार्म तब ट्रिगर होता है जब तापमान किसी भी दिशा में एक कॉन्फ़िगर की गई राशि से सेटपॉइंट से विचलित होता है — अलग-अलग सीमा मानों की आवश्यकता के बिना नियंत्रण के नुकसान का पता लगाना।पूर्ण मान अलार्म:

अलार्म थ्रेशोल्ड सेटपॉइंट से विचलन के बजाय एक पूर्ण तापमान मान है।तीन स्वतंत्र अलार्म आउटपुट के साथ, एक एकल E5AZ-R3T एक साथ प्रदान कर सकता है: एक प्रक्रिया विचलन चेतावनी अलार्म (सेटपॉइंट से मामूली विचलन), एक प्रक्रिया विचलन आपातकालीन अलार्म (बड़ा विचलन), और एक उच्च-पूर्ण-सीमा अलार्म — एक नियंत्रक से प्रक्रिया सुरक्षा की तीन परतें।

ट्रांसफर आउटपुट — रिकॉर्डर और SCADA के साथ एकीकरण

E5AZ-R3T पर ट्रांसफर आउटपुट मापा प्रक्रिया मान को तापमान के समानुपाती एक एनालॉग सिग्नल (वर्तमान या वोल्टेज, कॉन्फ़िगर करने योग्य) के रूप में पुनः प्रसारित करता है।

यह एनालॉग आउटपुट एक स्ट्रिप चार्ट रिकॉर्डर, एक पेपरलेस रिकॉर्डर, एक DCS/SCADA एनालॉग इनपुट कार्ड, या एक पर्यवेक्षी कंप्यूटर के डेटा अधिग्रहण प्रणाली से जुड़ता है — तापमान प्रोफ़ाइल को नियंत्रक के अपने डिस्प्ले से स्वतंत्र रूप से समय के साथ लॉग करने की अनुमति देता है।

प्रक्रिया सत्यापन अनुप्रयोगों में — फार्मास्युटिकल निर्माण, खाद्य सुरक्षा प्रलेखन, चिकित्सा उपकरण उत्पादन — एक कैलिब्रेटेड स्वतंत्र रिकॉर्डर के साथ निरंतर तापमान रिकॉर्डिंग अक्सर एक नियामक आवश्यकता होती है।

E5AZ-R3T का ट्रांसफर आउटपुट सेंसर इंस्टॉलेशन को संशोधित किए बिना या एक अलग माप उपकरण जोड़े बिना इस स्वतंत्र रिकॉर्डिंग को सक्षम करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: E5AZ-R3T और E5AZ-R3MT के बीच क्या अंतर है, और किसे चुना जाना चाहिए?

E5AZ-R3T मानक मॉडल है जिसमें मैनुअल आउटपुट फ़ंक्शन नहीं है। E5AZ-R3MT मैनुअल आउटपुट क्षमता जोड़ता है — ऑपरेटर PID एल्गोरिथम को ओवरराइड कर सकता है और स्वचालित नियंत्रण लूप से स्वतंत्र रूप से आउटपुट मान (जैसे, 50% ड्यूटी चक्र) को मैन्युअल रूप से सेट कर सकता है।

मैनुअल आउटपुट कमीशनिंग के दौरान (स्वचालित नियंत्रण सक्षम करने से पहले हीटर और एक्चुएटर प्रतिक्रिया को सत्यापित करने के लिए), समस्या निवारण के दौरान (प्रक्रिया का निदान करते समय आउटपुट को एक निश्चित मान पर रखने के लिए), और उन अनुप्रयोगों में उपयोगी है जहां अस्थायी मैनुअल ओवरराइड एक प्रक्रिया आवश्यकता है।

मैनुअल ओवरराइड की आवश्यकता के बिना मानक स्वचालित तापमान नियंत्रण के लिए, R3T पर्याप्त है।

Q2: क्या E5AZ-R3T रिमोट सेटपॉइंट परिवर्तनों के लिए PLC या कंप्यूटर के साथ संवाद कर सकता है?

मानक E5AZ-R3T में अंतर्निहित सीरियल संचार इंटरफ़ेस शामिल नहीं है। नियंत्रक के ऑप्शन यूनिट स्लॉट में एक संगत ऑप्शन यूनिट (जैसे E53-AZR) स्थापित करके संचार क्षमता जोड़ी जा सकती है, जो RS-485 CompoWay/F या Modbus संचार प्रदान करता है।

संचार विकल्प के साथ, सेटपॉइंट, अलार्म थ्रेशोल्ड, प्रक्रिया मान और नियंत्रक स्थिति को नियंत्रक के फ्रंट पैनल पर ऑपरेटर के हस्तक्षेप के बिना SCADA सिस्टम, PLC, या PC से दूरस्थ रूप से पढ़ा और लिखा जा सकता है।

Q3: ऑटो-ट्यूनिंग क्या है, और इसे कब ट्रिगर किया जाना चाहिए?

ऑटो-ट्यूनिंग एक अंतर्निहित PID पैरामीटर गणना फ़ंक्शन है। जब ऑपरेटर द्वारा ट्रिगर किया जाता है, तो नियंत्रक आउटपुट में एक स्टेप परिवर्तन लागू करता है और तापमान प्रतिक्रिया को मापता है — विलंब समय, वृद्धि समय और ओवरशूट विशेषताओं का अवलोकन करता है।

इस प्रतिक्रिया से, यह आनुपातिक बैंड, अभिन्न समय और व्युत्पन्न समय मानों की गणना करता है जो इस विशिष्ट प्रक्रिया और हीटर संयोजन के लिए स्थिर, उत्तरदायी नियंत्रण प्रदान करेगा।

ऑटो-ट्यूनिंग को प्रारंभिक कमीशनिंग के दौरान और प्रक्रिया में किसी भी महत्वपूर्ण परिवर्तन के बाद चलाया जाना चाहिए — नए हीटर तत्व, बदली हुई थर्मल लोड, अलग उत्पाद — क्योंकि इष्टतम PID पैरामीटर वास्तविक प्रक्रिया थर्मल गतिशीलता पर निर्भर करते हैं।

Q4: रिले आउटपुट 250VAC पर रेटेड है। क्या यह सीधे 230VAC हीटर कॉन्टैक्टर कॉइल को चला सकता है?

E5AZ-R3T का रिले आउटपुट 250VAC और अधिकतम 5A पर प्रतिरोधी भार के लिए रेटेड है। कॉन्टैक्टर कॉइल के इनरश करंट रिले की रेटेड स्विचिंग क्षमता के भीतर होने पर नियंत्रक के रिले आउटपुट से सीधे कॉन्टैक्टर कॉइल को चलाना आम तौर पर स्वीकार्य है।

हालांकि, रिले का विद्युत जीवन (स्विचिंग ऑपरेशंस की संख्या) इंडक्टिव लोड से कम हो जाता है।

उच्च-चक्र अनुप्रयोगों में दीर्घकालिक विश्वसनीयता के लिए — जहां तापमान नियंत्रक प्रति दिन हजारों बार स्विच करता है — एक SSR (सॉलिड स्टेट रिले) या E5AZ-R3T आउटपुट और कॉन्टैक्टर के बीच एक मध्यवर्ती रिले मॉड्यूल बेहतर स्विचिंग जीवन प्रदान करता है।

E5AZ-Q3T वोल्टेज आउटपुट वेरिएंट विशेष रूप से SSR को सीधे चलाने के लिए डिज़ाइन किया गया है।

Q5: E5AZ-R3T को माउंट करने के लिए आवश्यक पैनल कटआउट आकार क्या है?

E5AZ-R3T के लिए 92 × 92mm के पैनल कटआउट की आवश्यकता होती है। नियंत्रक का फ्रंट फेस 96 × 96mm है, जो कटआउट के चारों ओर पैनल की सतह को ओवरलैप करता है। पैनल के पीछे माउंटिंग गहराई 78mm है — नियंत्रक पैनल में 78mm तक फैला हुआ है।

इस प्रकार के पैनल-माउंट नियंत्रक के लिए मानक DIN रेल माउंटिंग का उपयोग नहीं किया जाता है; E5AZ-R3T को फ्रंट से पैनल कटआउट के माध्यम से डालकर और पीछे से कसे जाने वाले दो साइड माउंटिंग क्लिप के साथ सुरक्षित करके स्थापित किया जाता है।

पैनल की मोटाई E5AZ इंस्टॉलेशन दस्तावेज़ीकरण में निर्दिष्ट सीमा के भीतर होनी चाहिए।
