| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Omron |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | G7SA-2A2B |

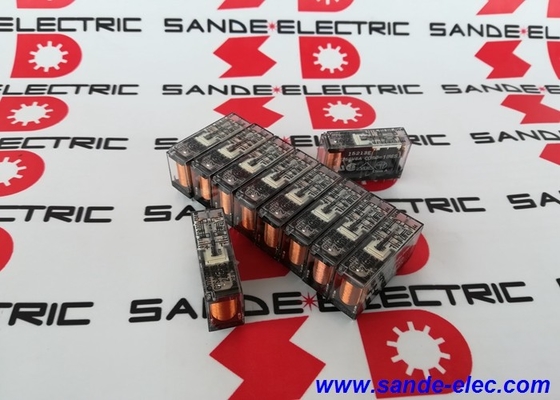

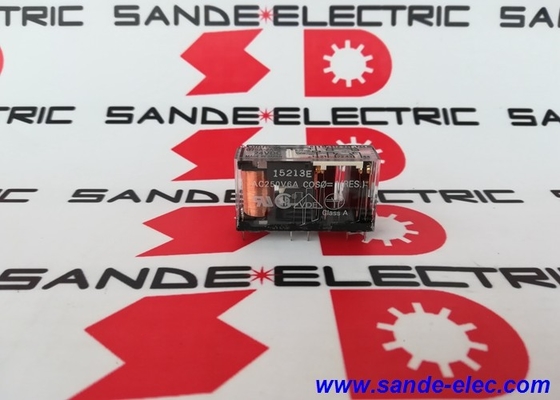

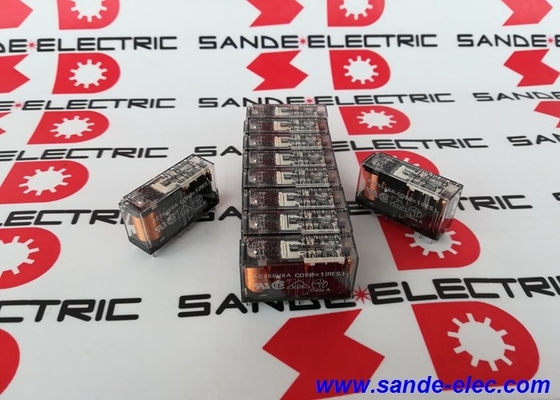

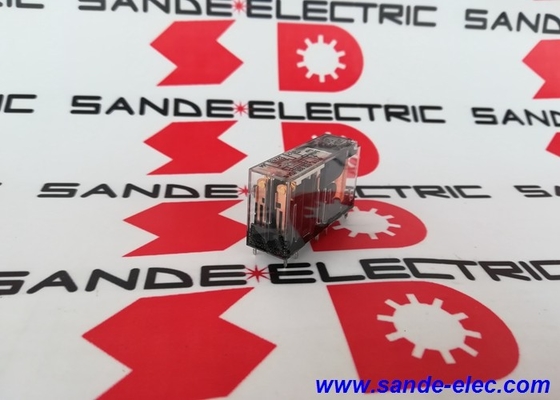

G7SA-2A2B एक मानक रिले नहीं है। इसकी परिभाषित विशेषता जबरन निर्देशित (यांत्रिक रूप से जुड़ा हुआ) संपर्क तंत्र है, जो मशीन सुरक्षा सर्किट में उपयोग के लिए सक्षम सुविधा है।
एक मानक रिले में, सामान्य रूप से खुले और सामान्य रूप से बंद संपर्क सैद्धांतिक रूप से दोनों एक साथ बंद हो सकते हैं यदि संपर्क वेल्ड या स्प्रिंग विफल हो जाता है - एक ऐसी स्थिति जिसे एनसी संपर्क स्थिति पर निर्भर सुरक्षा सर्किट पता नहीं लगा सकता है। जबरन निर्देशित संपर्कों के साथ G7SA में, NO और NC संपर्क यांत्रिक रूप से युग्मित होते हैं: यदि किसी NO संपर्क को वेल्ड करके बंद कर दिया जाता है, तो NC संपर्कों को भौतिक रूप से बंद होने से रोका जाता है, और इसके विपरीत। यह पारस्परिक बहिष्करण यंत्रवत् लागू किया गया है, सॉफ़्टवेयर या रिले की विद्युत स्थिति पर निर्भर नहीं है।
यह यांत्रिक गारंटी G7SA-2A2B को सुरक्षा रिले मॉड्यूल और सुरक्षा तर्क प्रणालियों में निगरानी के लिए उपयुक्त बनाती है। एक सुरक्षा नियंत्रक यह पुष्टि करने के लिए एनसी संपर्कों की निगरानी कर सकता है कि कोई संपर्क वेल्डेड नहीं है - रिले की स्थिति की वास्तविक हार्डवेयर-स्तरीय स्थिति प्रदान करता है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | G7SA-2A2B DC24 |
| कोई संपर्क नहीं | 2 (DPST-NO) |
| एनसी संपर्क | 2 (डीपीएसटी-एनसी) |
| कुंडल वोल्टेज | 24वी डीसी (18-26.4वी डीसी) |
| क्वायल प्रतिरोध | 1.6 किलो |
| रेटेड कैरी करंट | 6ए |
| अधिकतम स्विचिंग वोल्टेज | 250V एसी/125V डीसी |
| 250VAC पर करंट से संपर्क करें | 6ए (प्रतिरोधक) |
| मानकों | एन 50205 |
| बढ़ते | P7SA सॉकेट/पीसीबी |
| इन्सुलेशन | प्रबलित |
G7SA-2A2B का उपयोग सुरक्षा सर्किट में आउटपुट रिले के रूप में किया जाता है जहां संपर्क सुरक्षा-महत्वपूर्ण मशीन पावर ले जाते हैं - स्विच किए गए सर्किट जो खतरनाक मशीन फ़ंक्शन को सक्रिय या डी-एनर्जीकृत करते हैं। सामान्य अनुप्रयोगों में शामिल हैं:
रिले एक सुरक्षा रिले मॉड्यूल या सुरक्षा पीएलसी के साथ संयोजन में काम करता है जो फीडबैक संपर्कों की निगरानी करता है। दो एनसी संपर्क फीडबैक चैनल प्रदान करते हैं - सुरक्षा नियंत्रक पुनः आरंभ करने की अनुमति देने से पहले यह पुष्टि करने के लिए उन्हें पढ़ता है कि रिले सही ढंग से डी-एनर्जेटिक हो गया है।
P7SA श्रृंखला प्लग-इन सॉकेट G7SA-2A2B को फील्ड वायरिंग को परेशान किए बिना बदलने की अनुमति देता है - वायरिंग सॉकेट पर रहती है और रिले मॉड्यूल स्वैप हो जाता है। यह उन पैनलों में एक व्यावहारिक रखरखाव विचार है जहां वायरिंग संशोधन के बिना रिले प्रतिस्थापन पुन: चालू करने के प्रयास को कम कर देता है।
Q1: G7SA-2A2B को मानक रिले के बजाय "सुरक्षा रिले" क्या बनाता है?
जबरन निर्देशित संपर्क तंत्र भौतिक रूप से NO और NC संपर्क सेटों को जोड़ता है ताकि वे एक साथ एक ही स्थिति में न रह सकें। यदि कोई संपर्क वेल्ड बंद हो जाता है, तो एनसी संपर्कों को यांत्रिक रूप से बंद होने से रोका जाता है - यह पारस्परिक बहिष्करण हार्डवेयर में लागू होता है, सॉफ्टवेयर में नहीं। यह एक सुरक्षा नियंत्रक को एनसी संपर्कों की निगरानी करने और वेल्डेड एनओ संपर्क का पता लगाने की अनुमति देता है, जो एक मानक रिले के साथ संभव नहीं है। यह IEC 62061 और ISO 13849 सुरक्षा आर्किटेक्चर में रिले उपयोग के लिए मूलभूत आवश्यकता है।
Q2: क्या G7SA-2A2B को सीधे पीसीबी पर लगाया जा सकता है?
हाँ। टर्मिनल व्यवस्था को सीधे पीसीबी सोल्डरिंग के लिए डिज़ाइन किया गया है, जिसमें पिन लेआउट मानक पीसीबी डिज़ाइन के लिए अनुकूलित है। पैनल-माउंट अनुप्रयोगों के लिए, P7SA श्रृंखला पुश-इन टर्मिनल सॉकेट सीधे G7SA-2A2B को स्वीकार करते हैं और सोल्डरिंग के बिना स्क्रू या स्प्रिंग-क्लैंप फ़ील्ड वायरिंग टर्मिनल प्रदान करते हैं।
Q3: कॉइल वोल्टेज ऑपरेटिंग रेंज क्या है?
नाममात्र कुंडल वोल्टेज 24V DC है। रिले को 18V DC और उससे अधिक पर सक्रिय (बंद) करने की गारंटी दी जाती है, और 2.4V DC और उससे कम पर डी-एनर्जीकृत (खुला) करने की गारंटी दी जाती है। 26.4V DC से ऊपर के निरंतर कॉइल वोल्टेज से कॉइल के स्थायी नुकसान का खतरा रहता है। 18-26.4V DC ऑपरेटिंग रेंज विशिष्ट 24V DC आपूर्ति विनियमन सहनशीलता को समायोजित करती है।
Q4: क्या NC और NO संपर्क अलग-अलग सर्किट वोल्टेज स्विच कर सकते हैं?
हाँ। प्रत्येक संपर्क सेट स्वतंत्र है - दो NO संपर्क और दो NC संपर्क अपने संबंधित सर्किट लोड को स्वतंत्र रूप से स्विच करते हैं। एक NO संपर्क सेट 230V AC लोड को स्विच कर सकता है जबकि NC संपर्क 24V DC फीडबैक सर्किट में काम करता है। संपर्क सर्किट के बीच रिले का अलगाव एक ही रिले पर विभिन्न सर्किट वोल्टेज की अनुमति देता है।
Q5: G7SA-2A2B और G7SA-3A1B के बीच क्या अंतर है?
दोनों जबरन निर्देशित संपर्कों और समान वर्तमान रेटिंग के साथ ओमरोन G7SA परिवार में हैं। 2A2B 2 NO और 2 NC संपर्क (4-पोल) प्रदान करता है; 3A1B 3 NO और 1 NC संपर्क (4-पोल) प्रदान करता है। संपर्क संयोजन का चयन NO (लोड स्विचिंग) और NC (फीडबैक मॉनिटरिंग) संपर्कों के लिए सुरक्षा सर्किट की आवश्यकता के आधार पर किया जाता है। अधिकांश दो-चैनल सुरक्षा सर्किट दोनों आउटपुट रिले से फीडबैक एनसी संपर्क प्रदान करने के लिए 2A2B का उपयोग करते हैं।
