| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIEMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | QRI2B2 B180B |

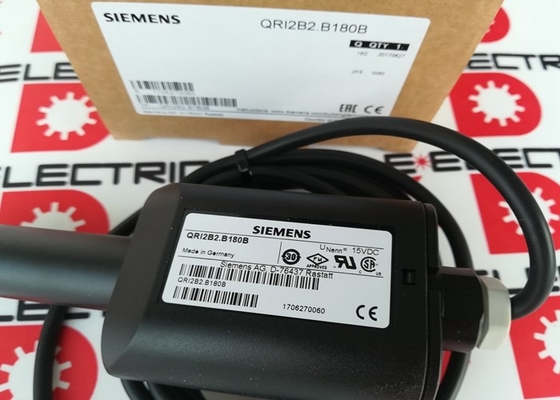

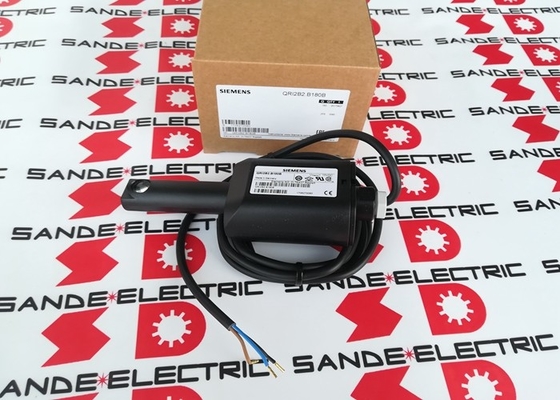

QRI2B2B180B सीमेंस का पार्श्व-प्रबुद्धता अवरक्त लौ डिटेक्टर है जो गैस, तेल और कोयले की लौ की निगरानी के लिए बर्नर सुरक्षा सेंसर की QRI श्रृंखला का हिस्सा है। QRI2 में "बी"बी2 इसे पार्श्व (साइड व्यू) वेरिएंट के रूप में पहचानता हैः डिटेक्टर का संवेदनशील तत्व डिटेक्टर बॉडी की धुरी के लिए 90° पर इंगित करता है,यह अनुमति देता है कि वह सीधे लौ के सामने से बजाय बर्नर असेंबली की तरफ से लौ को देखे.
QRI2B2B180B पैकेज का पूरा नाम हैः
| पैरामीटर | मूल्य |
|---|---|
| प्रकाश व्यवस्था | पार्श्व (90°, साइड व्यू) |
| आवास | काला, धक्का-प्रतिरोधी |
| केबल | 180 सेमी काटा हुआ छोर |
| स्पेक्ट्रल रेंज | 1 ¢ 3μm, अधिकतम ~ 2μm |
| बौद्धिक संपदा संरक्षण | IP54 |
| ऑपरेटिंग वोल्टेज | डीसी 14 वी ± 5% |
| परीक्षण वोल्टेज | सीसी 21V ± 5% |
| संकेत आउटपुट | डीसी 0...5 वी |
| बिजली की खपत | <0.5W |
| संगतता | सीमेंस LMV5 बर्नर नियंत्रण |
QRI2B2B180B का फोटोरेसिस्टोर तत्व 1 ¢ 3 μm तरंग दैर्ध्य सीमा में अवरक्त विकिरण का जवाब देता है, जिसकी चरम संवेदनशीलता लगभग 2 μm है। यह वर्णक्रमीय खिड़की कवर करती हैः
गैस की लपटें:प्राकृतिक गैस और एलपीजी/प्रोपेन की लपटें इस स्पेक्ट्रल रेंज में गर्म CO2 और H2O दहन उत्पादों से विशिष्ट IR विकिरण उत्सर्जित करती हैं।
तेल की लपटें:भारी और हल्के ईंधन तेल बर्नर की लपटें डिटेक्टर की संवेदनशील स्पेक्ट्रल रेंज सहित ब्रॉडबैंड आईआर उत्सर्जित करती हैं।
कोयले की लौ:धूलयुक्त कोयला बर्नर की लौ दहन गैसों और ज्वलनशील कण उत्सर्जन दोनों से डिटेक्टर के ऑपरेटिंग बैंड में आईआर विकिरण उत्पन्न करती है।
अन्य आईआर स्रोत:डिटेक्टर 1 ¢ 3 μm रेंज में किसी भी अन्य अवरक्त विकिरण स्रोत पर भी प्रतिक्रिया करता है, जो बहु-बर्नर प्रतिष्ठानों में महत्वपूर्ण है जहां आसन्न बर्नरों को झूठे संकेतों से अलग किया जाना चाहिए।
औद्योगिक हीटिंग संयंत्र:गैस, तेल या बहु-ईंधन बर्नरों का उपयोग करने वाले बड़े औद्योगिक भट्टियाँ और बॉयलर ️ जहां QRI2B2B180B LMV5 या समकक्ष बर्नर प्रबंधन प्रणाली को लौ पर्यवेक्षण संकेत प्रदान करता है।
वाणिज्यिक भवनों का हीटिंगःकारखानों, गोदामों, अस्पतालों में बड़े वाणिज्यिक बॉयलर प्रतिष्ठान,और दूरदराज के ताप संयंत्रों में जहां सुरक्षा प्रमाणन के अनुपालन के लिए उच्च विश्वसनीयता बर्नर लौ पर्यवेक्षण की आवश्यकता होती है.
प्रक्रिया ताप:रासायनिक, पेट्रोकेमिकल और रिफाइनरी प्रसंस्करण इकाइयों में जलाए गए हीटर ️ गैस और तेल से चलने वाले ट्यूब हीटर जहां निरंतर लौ निगरानी सुरक्षा उपकरण प्रणाली का हिस्सा है।
भाप उत्पादन:प्रक्रिया वाष्प आपूर्ति के लिए औद्योगिक भाप बॉयलरों में गैस और तेल बर्नर की लौ की निगरानी बॉयलर प्रबंधन प्रणाली में एकीकृत है।
सूखने और सख्त करने के लिए ओवन:प्रत्यक्ष प्रज्वलित गैस बर्नरों के साथ औद्योगिक सुखाने वाले ओवन, जहां QRI2B2 बर्नर स्टार्ट या फ्लेम-आउट घटनाओं के दौरान गर्म कक्ष में गैस के संचय को रोकने के लिए लौ की उपस्थिति की निगरानी करता है।
Q1: QRI2B2B180B (साइड) और QRI2A2.B180B (फ्रंटल) के बीच अंतर क्या है?
दोनों समान विद्युत विनिर्देशों के साथ QRI2 श्रृंखला अवरक्त डिटेक्टर हैं। QRI2B2.B180B पार्श्व (साइड, 90 °) प्रकाश का उपयोग करता है ️ आईआर-संवेदनशील तत्व पक्ष से लौ को देखता है। QRI2A2।B180B फ्रंटल इल्यूमिनेशन का उपयोग करता है ️ सीधे डिटेक्टर अक्ष के साथ देखने के लिएबर्नर की ऑप्टिकल एक्सेस ज्यामिति के आधार पर चयन करें: QRI2A2 का प्रयोग करें जहां फ्लेम जोन डिटेक्टर अक्ष के साथ दिखाई दे; QRI2B2B180B का उपयोग करें जहां साइड-एंट्री देखने की आवश्यकता है।
Q2: QRI2B2B180B को बर्नर पर कैसे लगाया जाता है?
डिटेक्टर एक फ्लैंज और क्लैंप के माध्यम से बर्नर के पार्श्व अवलोकन पोर्ट पर सुरक्षित करता है। फ्लैंज बर्नर आवास के लिए यांत्रिक इंटरफ़ेस प्रदान करता है;क्लैंप आग के क्षेत्र में डिटेक्टर के पार्श्व दृश्य को लक्षित करने के लिए कोणीय समायोजन की अनुमति देता है180 सेमी का केबल डिटेक्टर के पीछे से निकलता है और बर्नर कंट्रोल के लौ सिग्नल इनपुट टर्मिनलों से जुड़ता है।
Q3: क्या QRI2B2B180B को बाहरी प्रवर्धन की आवश्यकता है?
नहीं. डिटेक्टर के अंदर एकीकृत लौ सिग्नल एम्पलीफायर एक डीसी 0...5V एनालॉग आउटपुट सिग्नल उत्पन्न करता है जो सीधे एलएमवी5 या संगत बर्नर नियंत्रण के लौ सिग्नल इनपुट से जुड़ता है।डिटेक्टर और नियंत्रण इकाई के बीच कोई बाहरी सिग्नल कंडीशनिंग मॉड्यूल आवश्यक नहीं है.
Q4: बर्नर वातावरण की स्थितियों के विरुद्ध QRI2B2B180B किस प्रकार की आईपी सुरक्षा प्रदान करता है?
IP54 धूल के प्रवेश (धूल-टाइट लेंस) और किसी भी दिशा से पानी के छिड़काव के खिलाफ सुरक्षा। यह रेटिंग विशिष्ट औद्योगिक बर्नर वातावरण के लिए उपयुक्त है जहां नमी, भाप,और धूल मौजूद होगी. धक्का प्रतिरोधी काले रंग के प्लास्टिक के आवास से बर्नर की स्थापना में कंपन और थर्मल वातावरण के खिलाफ यांत्रिक सुरक्षा प्रदान होती है।डिटेक्टर अपने नामित अधिकतम से अधिक तापमान के संपर्क में नहीं होना चाहिए ️ डिटेक्टर के अधिकतम संचालन तापमान के लिए सीमेंस दस्तावेज की जांच करें.
