| उत्पत्ति के प्लेस | यूएसए |
| ब्रांड नाम | AB |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 1746-ए7 |

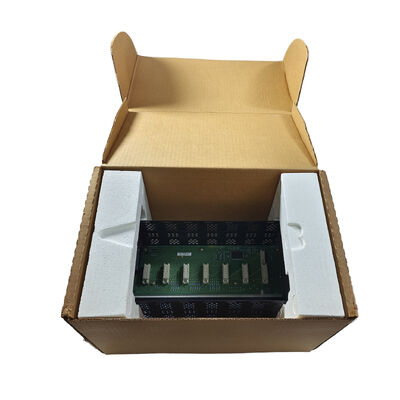

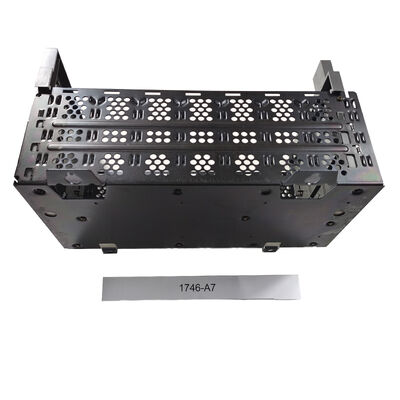

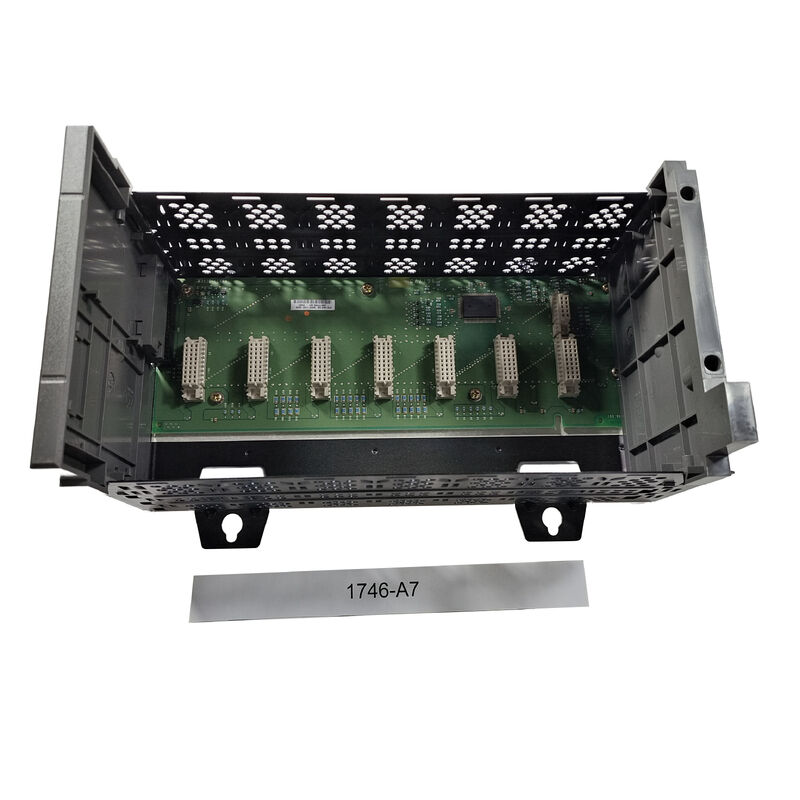

द1746-ए7है7-स्लॉट मॉड्यूलर चेसिसके लिएएसएलसी 500रॉकवेल के उत्पाद पृष्ठ इसे एक7-स्लॉट चेसिस-मॉड्यूलर हार्डवेयर शैली, और सिस्टम साहित्य 1746 चेसिस परिवार को 4-, 7-, 10- और 13-स्लॉट संस्करणों में उपलब्ध बैक-पैनल-माउंटेड हार्डवेयर के रूप में वर्णित करता है।
1746-A7 को भी बंद कर दिया गया है, जो बताता है कि यह जीवनचक्र समर्थन और स्पेयर पार्ट्स के काम में महत्वपूर्ण क्यों है।
व्यावहारिक नियंत्रण प्रणालियों में, एक चेसिस के मूल्य को कम आंकना आसान है।
चेसिस प्रोसेसर, बिजली की आपूर्ति और I/O मॉड्यूल के लिए भौतिक और विद्युत घर को परिभाषित करता है,तो सही चेसिस को बदलने के लिए अक्सर एक एसएलसी प्रणाली के मूल संरचना को संरक्षित करने के लिए आवश्यक है.
स्थापित मशीनों के लिए, एक ही 7-स्लॉट चेसिस का उपयोग करने से आमतौर पर कैबिनेट रीवर्क से बचा जाता है और मॉड्यूल व्यवस्था, बैकप्लेन प्रारूप और पैनल पदचिह्न परिचित रहता है।
यह SLC 1746 चेसिस परिवार और सटीक 1746-A7 स्लॉट प्रारूप की प्रकाशित भूमिका के आधार पर एक इंजीनियरिंग निष्कर्ष है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | 1746-ए7 |
| निर्माता | एलन-ब्रैडली / रॉकवेल ऑटोमेशन |
| उत्पाद का प्रकार | पीएलसी रैक/मॉड्यूलर चेसिस |
| उत्पाद परिवार | एसएलसी 500 / 1746 प्रणाली |
| स्लॉट की संख्या | 7 |
| हार्डवेयर शैली | चेसिस-मॉड्यूलर हार्डवेयर शैली |
| घुड़सवार शैली | बैक-पैनल/पैनल माउंट |
| वर्तमान क्षमता | 5 वीडीसी पर 10 ए |
| आयाम | 171 × 282 × 145 मिमी |
| टैब लगाएँ | चार माउंटिंग टैब |
| उत्पाद की स्थिति | स्थापित आधार वाली प्रतिस्थापन चेसिस |
| जीवनचक्र स्थिति | बंद |
1746-A7 अच्छी तरह से के लिए उपयुक्त हैस्थापित एसएलसी 500 सिस्टम, मशीन नियंत्रण कैबिनेट, उपयोगिता पैनल, अनुवर्ती परियोजनाएं और स्थानीय I/O स्टेशनजहां एक7-स्लॉट मॉड्यूलर चेसिसपहले से ही डिजाइन का हिस्सा है।
यह विशेष रूप से पुरानी प्रणालियों में व्यावहारिक है जिन्हें 10 स्लॉट या 13 स्लॉट हार्डवेयर फ्रेम की आवश्यकता नहीं होती है, लेकिन फिर भी बहुत छोटे चेसिस की तुलना में अधिक लचीलेपन की आवश्यकता होती है।वास्तविक सेवा कार्य में, यह एक आम विकल्प बनाता है जब एक मौजूदा एसएलसी कैबिनेट को प्लेटफॉर्म माइग्रेशन के बजाय भौतिक बहाली की आवश्यकता होती है।
यह अनुप्रयोग दृश्य प्रकाशित 7-स्लॉट चेसिस पहचान और एसएलसी 500 मॉड्यूलर हार्डवेयर वास्तुकला से निकला है।
चेसिस स्थापना शैली भी मायने रखती है. रॉकवेल स्थापना सामग्री बैक-पैनल माउंटिंग और संदर्भ माउंटिंग हार्डवेयर चेसिस टैब से जुड़े दिखाता है,जबकि एसएलसी मॉड्यूलर हार्डवेयर प्रलेखन माउंटिंग टैब और मानक शिकंजा का उपयोग कर सीधे बैक-पैनल माउंटिंग का वर्णन करता है.
यह क्षेत्र में महत्वपूर्ण है क्योंकि चेसिस को बदलने का कार्य एक यांत्रिक कार्य के समान ही विद्युत कार्य है।
1746-A7 को एकप्रणाली-मिश्रित चेसिस, न कि केवल स्लॉट की संख्या से।
खरीदारों को आदेश देने से पहले स्थापित चेसिस आकार, माउंटिंग शैली, स्लॉट की संख्या, पहले से उपयोग में प्रोसेसर और बिजली आपूर्ति व्यवस्था और आवश्यक चेसिस वर्तमान क्षमता की पुष्टि करनी चाहिए।
एसएलसी प्रणालियों में, भौतिक चेसिस मशीन वास्तुकला का हिस्सा है, इसलिए एक सटीक प्रतिस्थापन आमतौर पर एक अलग आकार या हार्डवेयर शैली को अनुकूलित करने की कोशिश करने की तुलना में अधिक परेशानी को रोकता है।
यह प्रकाशित 1746-ए7 उत्पाद पहचान और एसएलसी चेसिस परिवार के दस्तावेजों पर आधारित एक इंजीनियरिंग सिफारिश है।
प्रश्न 1: 1746-ए7 किस प्रकार का हार्डवेयर है?
यह एक7-स्लॉट SLC 500 मॉड्यूलर चेसिस1746 आधारित नियंत्रण प्रणाली में प्रोसेसर, बिजली की आपूर्ति और I/O मॉड्यूल रखने के लिए प्रयोग किया जाता है। व्यावहारिक रूप से, यह SLC रैक की संरचनात्मक और बैकप्लेन नींव है।
प्रश्न 2: इस चेसिस के लिए कौन से अनुप्रयोग सबसे उपयुक्त हैं?
यह फिट बैठता हैपुरानी SLC 500 मशीन पैनल, स्थानीय I/O स्टेशन, पुनर्विकास परियोजनाएं और उपयोगिता कैबिनेटजहां एक 7-स्लॉट रैक पहले से ही स्थापित डिजाइन का हिस्सा है। यह उपयोग प्रोफ़ाइल सीधे मॉडल की प्रकाशित स्लॉट संख्या और एसएलसी परिवार की भूमिका से निकलता है।
प्रश्न 3: स्लॉट की सटीक संख्या क्यों मायने रखती है?
क्योंकि चेसिस यह निर्धारित करता है कि सिस्टम कितने मॉड्यूल को शारीरिक और विद्युत रूप से समर्थन कर सकता है, और यह पैनल लेआउट और केबल रूटिंग को भी प्रभावित करता है।एक ही आकार के साथ एक 7-स्लॉट चेसिस को बदलना आमतौर पर कैबिनेट व्यवस्था को मूल डिजाइन के बहुत करीब रखता हैयह प्रकाशित एसएलसी चेसिस परिवार वास्तुकला के आधार पर एक इंजीनियरिंग निष्कर्ष है।
प्रश्न 4: इस भाग पर माउंटिंग शैली क्यों महत्वपूर्ण है?
चूंकि चेसिस प्रतिस्थापन केवल बैकप्लेन के बारे में नहीं है। माउंटिंग टैब, पैनल पदचिह्न,और संलग्नक लेआउट सभी कैसे जल्दी से हार्डवेयर स्थापित किया जा सकता है और कैबिनेट में ठीक से जमीन प्रभावितरॉकवेल स्थापना सामग्री विशेष रूप से चेसिस टैब का उपयोग करके चेसिस को बैक-पैनल माउंटिंग से बांधती है।
Q5: आदेश देने से पहले क्या जांच की जानी चाहिए?
स्थापित चेसिस भाग संख्या, आवश्यक स्लॉट की संख्या, प्रोसेसर और बिजली की आपूर्ति की व्यवस्था, माउंटिंग फुटप्रिंट और मौजूदा रैक की वर्तमान क्षमता की जरूरतों की जांच करें।वे चेक आमतौर पर केवल उपस्थिति से अधिक मायने रखते हैं.
