| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | SMC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | SYJ7320-5YO-01F-Q |

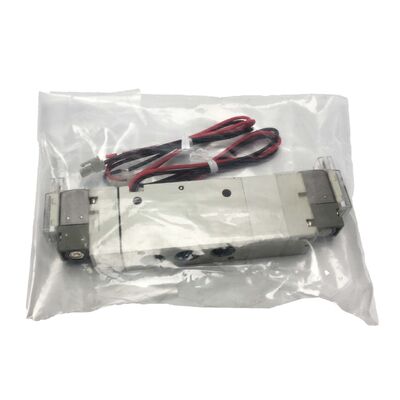

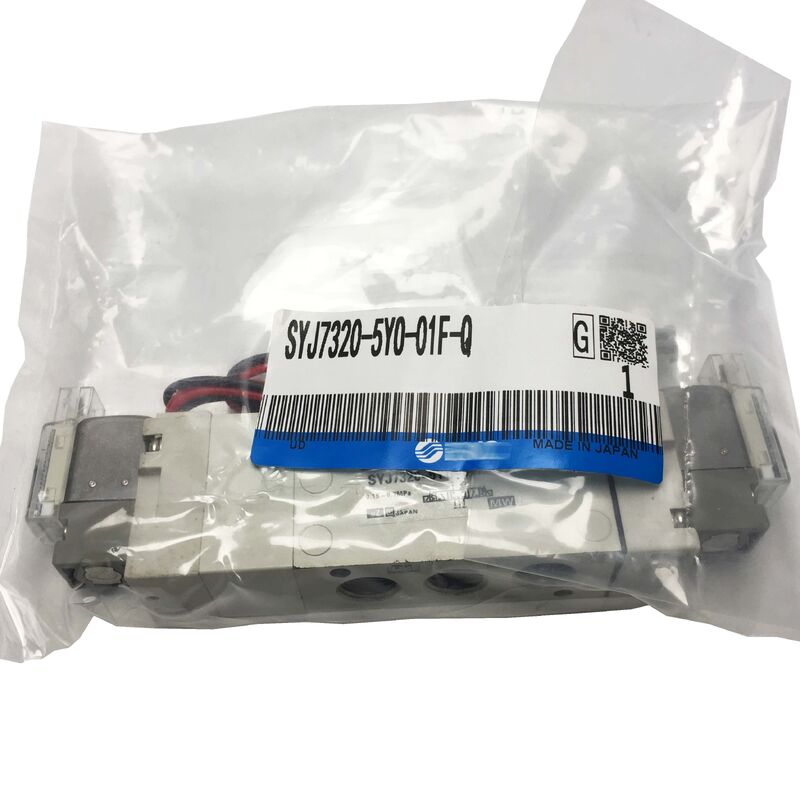

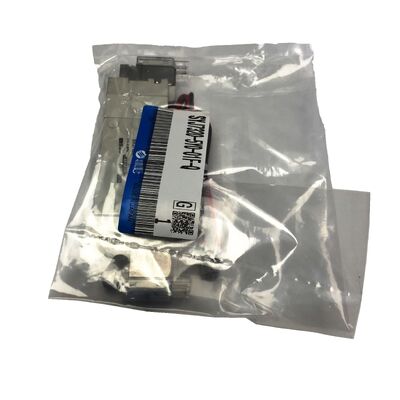

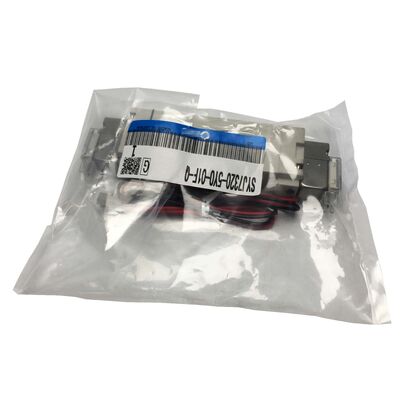

SMC SYJ7320-5YO-01F-Q SMC की SYJ7000 श्रृंखला से एक 5-पोर्ट, 3-स्थिति बंद केंद्र सोलेनोइड वाल्व है,औद्योगिक स्वचालन अनुप्रयोगों में कम बिजली की खपत के साथ विश्वसनीय स्विचिंग प्रदर्शन के संयोजन के लिए प्रसिद्ध.
3-स्थिति बंद केंद्र विन्यास यह सुनिश्चित करता है कि जब दोनों सोलेनोइड बंद हो जाते हैं, तो सभी बंदरगाह अवरुद्ध हो जाते हैं, जिससे कनेक्टेड एक्ट्यूएटर दबाव या निकास के बिना अपनी स्थिति बनाए रख सकता है।यह विशेषता सिलेंडर अनुप्रयोगों के लिए आवश्यक है जिसमें मध्य स्ट्रोक पोजिशनिंग की आवश्यकता होती है या जहां बिजली की रुकावट के दौरान अनियंत्रित आंदोलन सुरक्षा या प्रक्रिया चिंताओं को उत्पन्न करता है.
G1/8 पोर्ट आकार के साथ, यह कॉम्पैक्ट वाल्व छोटे छेद वाले सिलेंडरों और अंतरिक्ष-प्रतिबंधित वायवीय सर्किट के लिए आदर्श है जहां बड़े वाल्व निकायों को विविधता ज्यामिति को समायोजित नहीं किया जा सकता है।
| पैरामीटर | मूल्य |
|---|---|
| श्रृंखला | SMC SYJ7000 |
| वाल्व फ़ंक्शन | 5-पोर्ट, 3-स्थिति बंद केंद्र |
| पोर्ट का आकार (A/B) | G1/8" घुमावदार |
| ऑपरेटिंग दबाव | 0.15 - 0.7 एमपीए (आंतरिक पायलट) |
| अधिकतम प्रवाह दर | 525 लीटर/मिनट |
| नामित प्रवाह (P→A/B) | 0.22 dm3/s (0.792 m3/h) |
| नामित प्रवाह (A/B→EA/EB) | 0.24 dm3/s (0.864 m3/h) |
| नियंत्रण वोल्टेज | 24 वी डीसी |
| बिजली की खपत | 0.5 W (मानक पायलट सोलेनोइड) |
| प्रतिक्रिया समय | ~30 एमएस |
| स्विचिंग आवृत्ति | 5 हर्ट्ज |
| विद्युत प्रवेश | कनेक्टर के बिना DIN टर्मिनल (YO) |
| सूचक प्रकाश / ओवरजेंडर सप्रेसर | शामिल नहीं |
| मैनुअल ओवरराइड | गैर-लॉकिंग धक्का प्रकार |
| निकास प्रकार | पायलट वाल्व का व्यक्तिगत निकास |
| घुड़सवार | ब्रैकेट के साथ शरीर पोर्ट किया |
| सील सामग्री | रबर |
| ऑपरेटिंग तापमान | -10 से +50°C |
| डिजाइन | तांबे से मुक्त |
| प्रमाणन | CE (Q प्रत्यय) |
SYJ7000 श्रृंखला में 0.5W की खपत के साथ एक कम-शक्ति वाला पायलट सोलेनोइड है, जो मध्यवर्ती रिले या सॉलिड-स्टेट आउटपुट मॉड्यूल के बिना पीएलसी आउटपुट रिले का सीधा नियंत्रण सक्षम करता है।यह पैनल के तारों की जटिलता को कम करता है और नियंत्रण सर्किट में संभावित दोष स्रोतों को समाप्त करता है.
व्यक्तिगत पायलट निकास मुख्य सर्किट की स्थितियों के बावजूद पायलट स्विचिंग को साफ रखता है, अंतर्निहित साइलेंसर या डाउनस्ट्रीम बैक-प्रेशर वाले सर्किट में बैक-प्रेशर हस्तक्षेप को रोकता है।
रबर सील निर्माण मानक चिकनाई या गैर चिकनाई संपीड़ित हवा सेवा हैंडल,जबकि तांबा मुक्त डिजाइन एसिटिलीन यौगिक के गठन के जोखिम के बिना व्यापक वायु गुणवत्ता स्थितियों के साथ संगतता सुनिश्चित करता है.
YO विद्युत पदनाम इस वाल्व को पूर्व-जोड़े गए कनेक्टर के बिना एक DIN टर्मिनल कक्ष के साथ जहाजों को इंगित करता है। DIN टर्मिनल मानक DIN 43650 फॉर्म ए कनेक्टर (EN175301-803) को स्वीकार करता है,जो उपयोगकर्ता क्षेत्र में तार और संलग्नकोई एकीकृत संकेतक एलईडी या अंतर्निहित वृद्धि वोल्टेज suppressor शामिल नहीं है।
यह कॉन्फ़िगरेशन पैनल बिल्डरों के लिए आदर्श है जो डीआईएन-प्रकार के सोलेनोइड कनेक्टरों के साथ मानकीकृत वायरिंग का उपयोग करते हैं, जो पिगटेल प्रबंधन के बिना पूर्व-वायरड डीआईएन कनेक्टरों के प्रत्यक्ष लगाव की अनुमति देता है।अधिभार संरक्षण की आवश्यकता वाले संयंत्रों के लिए, गैर-ध्रुवीय वृद्धि शमन के साथ YOZ संस्करण पर विचार करें।
जब दोनों सोलेनोइड्स बंद कर दिए जाते हैं, तो स्पूल सभी पांच बंदरगाहों को अवरुद्ध कर देता है, दोनों कार्य बंदरगाहों (ए और बी) और दोनों निकास बंदरगाहों को।जो न बढ़ता है और न घटता है, दो-स्थिति वाल्वों के विपरीत जो डिफॉल्ट रूप से एक छोर पर चलते हैं जब ऊर्जा बंद हो जाती है।
नहीं. YO प्रत्यय कोई संकेतक प्रकाश और कोई अधिभार suppressor इंगित करता है. अनुप्रयोगों जहां प्रेरक क्षणिक पीएलसी इनपुट या आसपास के इलेक्ट्रॉनिक्स को प्रभावित कर सकते हैं के लिए,गैर-ध्रुवीय वृद्धि शमन के साथ YOZ संस्करण पर विचार करें.
SYJ7320-5YO-01F-Q विशेष रूप से ब्राकेट वेरिएंट के साथ बंदरगाह वाला शरीर है। बंदरगाहों को सीधे G1/8 थ्रेडेड फिटिंग के माध्यम से वाल्व शरीर पर पहुँचा जाता है। बेस माउंट किए गए मनिफोल्ड स्थापना के लिए,SYJ7000 श्रृंखला में एक अलग प्रत्यय की आवश्यकता है.
YO टर्मिनल मानक DIN 43650 फॉर्म ए इंटरफ़ेस (EN175301-803 फॉर्म ए), सबसे आम औद्योगिक सोलेनोइड कनेक्टर प्रारूपों में से एक का उपयोग करता है।कनेक्टर शामिल नहीं है और अलग से प्राप्त किया जाना चाहिए.
SYJ7000 सीरीज में कम शक्ति वाले पायलट-संचालित डिजाइन (0.5W सोलनॉइड) का उपयोग किया गया है जो सीपीसी नियंत्रण के लिए उपयुक्त है।SY7000 श्रृंखला में उच्च प्रवाह क्षमता के साथ अलग आंतरिक वास्तुकला है लेकिन आमतौर पर उच्च बिजली की खपत होती हैपीएलसी-प्रत्यक्ष संचालन और ऊर्जा दक्षता के लिए एसवाईजे7000 को प्राथमिकता दी जाती है; एसवाईजे7000 जहां अधिकतम प्रवाह थ्रूपुट प्राथमिक है, वहां फिट होता है।
