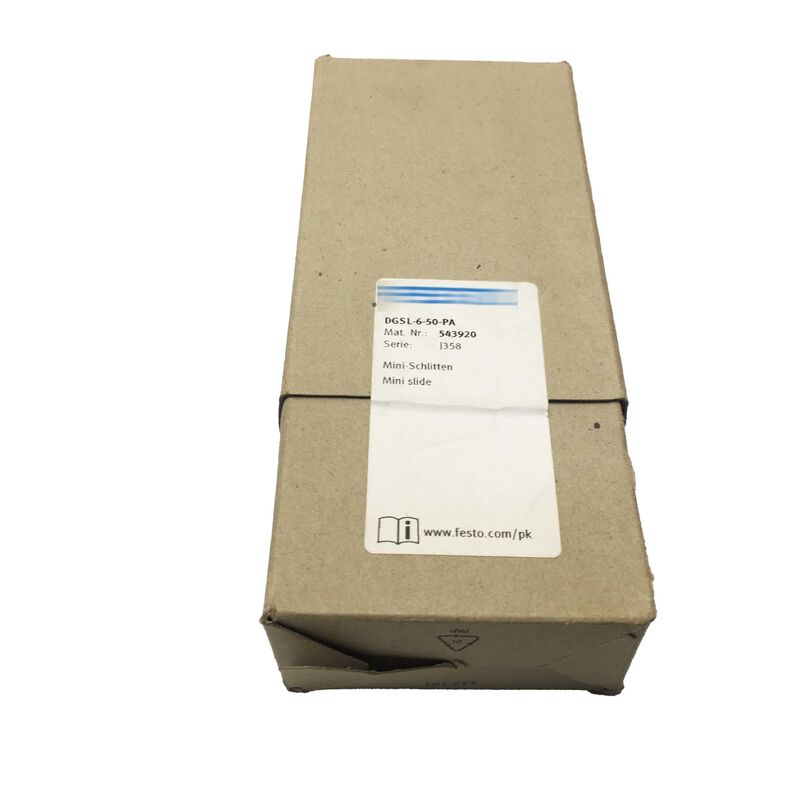

फेस्टो डीजीएसएल-6-50-पीए मिनी स्लाइड सिलेंडर
6 मिमी बोर, 50 मिमी स्ट्रोक, डबल-एक्टिंग | पार्ट नंबर: 543920 | असली नया
छोटा पदचिह्न, गंभीर सटीकता
कॉम्पैक्ट ऑटोमेशन का मतलब सटीकता से समझौता करना नहीं है। फेस्टो डीजीएसएल-6-50-पीए एक लघु स्लाइड सिलेंडर है जो बॉल-बेयरिंग केज गाइड, डुअल-एंड इलास्टिक कुशनिंग और प्रॉक्सिमिटी सेंसर कम्पैटिबिलिटी को डीजीएसएल सीरीज़ के सबसे छोटे वायवीय स्लाइड पैकेजों में से एक में पैक करता है।
पिक-एंड-प्लेस सेल, छोटे-भाग असेंबली फिक्स्चर और हैंडलिंग मॉड्यूल के लिए जहां जगह मिलीमीटर में गिनी जाती है, यह वह इकाई है जो इसके चारों ओर एक रीडिज़ाइन को मजबूर किए बिना फिट बैठती है।
डीजीएसएल-6-50-पीए पार्ट नंबर 543920 रखता है और फेस्टो के स्थापित डीजीएसएल मिनी स्लाइड परिवार से संबंधित है - डबल-एक्टिंग, योक-ड्राइव निर्माण, उत्पादन स्वचालन की मांग वाली चक्र गणना के लिए डिज़ाइन किया गया।
तकनीकी विशिष्टताएँ
| पैरामीटर |
मान |
| भाग संख्या |
DGSL-6-50-PA |
| वैकल्पिक भाग संख्या |
543920 |
| ब्रांड |
फेस्टो |
| श्रृंखला |
DGSL |
| प्रकार |
मिनी स्लाइड / स्लाइड टेबल |
| बोर आकार |
6 मिमी |
| पिस्टन व्यास |
8 मिमी |
| स्ट्रोक |
50 मिमी |
| संचालन का तरीका |
डबल-एक्टिंग |
| ड्राइव यूनिट डिजाइन |
योक (पिस्टन रॉड + स्लाइड) |
| संचालन दबाव |
0.15 - 0.8 एमपीए (1.5 - 8 बार) |
| अधिकतम गति |
0.5 मीटर/सेकंड |
| पुनरावृत्ति सटीकता |
0.3 मिमी |
| कुशनिंग |
दोनों सिरों पर इलास्टिक रिंग्स/पैड (पी) |
| गाइड प्रकार |
बॉल बेयरिंग केज |
| माउंटिंग स्थिति |
कोई भी |
| स्थिति संवेदन |
प्रॉक्सिमिटी सेंसर के लिए |
| 6 बार पर सैद्धांतिक बल (आगे) |
30 एन |
| 6 बार पर सैद्धांतिक बल (पीछे हटना) |
23 एन |
| संचालन माध्यम |
ISO 8573-1:2010 के अनुसार संपीड़ित हवा |
डीजीएसएल डिजाइन कैसे काम करता है
डीजीएसएल श्रृंखला योक-ड्राइव निर्माण का उपयोग करती है - पिस्टन रॉड सीधे लोड से युग्मन के बजाय एक स्लाइडिंग प्लेट (योक) से जुड़ता है।
यह व्यवस्था स्लाइड को पिस्टन रॉड में प्रसारित किए बिना अनुप्रस्थ भार ले जाने की अनुमति देती है, जो सील के कामकाजी जीवन का विस्तार करती है और पूर्ण स्ट्रोक में गति को सुचारू रखती है।
बॉल-बेयरिंग केज गाइड वह घटक है जो 0.3 मिमी पुनरावृत्ति सटीकता को व्यवहार में प्राप्त करने योग्य बनाता है।
बॉल केज गाइड कई संपर्क बिंदुओं पर भार को समान रूप से वितरित करते हैं और क्षणिक बलों का विरोध करते हैं जो तब उत्पन्न होते हैं जब कोई भार स्लाइड केंद्र से ऑफसेट होता है - पिक-एंड-प्लेस ग्रिपर और पार्ट-ट्रांसफर असेंबली में एक सामान्य स्थिति।
दोनों सिरों पर इलास्टिक कुशनिंग रिंग्स स्ट्रोक एंडपॉइंट्स पर मंदी को संभालती हैं, बिना धातु-से-धातु संपर्क के जो अन्यथा संरचना में झटका पैदा करेगा। उच्च-चक्र अनुप्रयोगों पर, यह कुशनिंग स्लाइड बॉडी और उससे जुड़े टूलिंग के सेवा जीवन का विस्तार करती है।
स्थिति संवेदन एकीकरण
डीजीएसएल-6-50-पीए प्रॉक्सिमिटी सेंसर के लिए एक सेंसर स्लॉट से सुसज्जित है - एक एकीकृत सुविधा जो असेंबली लिफाफे में कोई प्रोजेक्टिंग हार्डवेयर नहीं जोड़ती है। प्रॉक्सिमिटी सेंसर को एंड-पोजीशन, इंटरमीडिएट पोजीशन, या दोनों का पता लगाने के लिए सीधे स्लॉट में फिट किया जा सकता है, जो पीएलसी या वायवीय नियंत्रक को सिग्नल वापस फीड करता है।
स्वच्छ एकीकरण समग्र मॉड्यूल को कॉम्पैक्ट रखता है और बाहरी सेंसर ब्रैकेट द्वारा पेश की जाने वाली केबल रूटिंग समस्याओं को समाप्त करता है।
हैंडलिंग और असेंबली अनुप्रयोग
यह आकार और स्ट्रोक संयोजन अक्सर इसमें दिखाई देता है:
- छोटे-भाग पिक-एंड-प्लेस मॉड्यूल - जहां 50 मिमी स्ट्रोक एक कॉम्पैक्ट असेंबली स्टेशन पर फीड स्थिति और प्लेसमेंट स्थिति के बीच की खाई को पाटता है
- वायवीय ग्रिपर पोजिशनिंग - स्लाइड ग्रिपर को वर्कपीस तक आगे बढ़ाती है और अगले चक्र के लिए सफाई से पीछे हट जाती है
- लघु स्थानांतरण प्रणाली - जहां कई डीजीएसएल इकाइयों को एक्सवाई या रैखिक विन्यासों में जोड़ा जाता है
- फिक्स्चर क्लैंपिंग एक्ट्यूएशन - डबल-एक्टिंग डिज़ाइन दबाव में एक क्लैंप स्थिति रखता है और सिग्नल पर सकारात्मक रूप से जारी होता है
- इलेक्ट्रॉनिक घटक हैंडलिंग - जहां 0.3 मिमी पुनरावृत्ति सटीकता पीसीबी असेंबली पर सटीक भाग प्लेसमेंट या कनेक्टर सम्मिलन कार्यों का समर्थन करती है
अक्सर पूछे जाने वाले प्रश्न
डीजीएसएल-6-50-पीए के लिए संचालन दबाव सीमा क्या है?
संचालन दबाव सीमा 1.5 से 8 बार (0.15 से 0.8 एमपीए) है। विश्वसनीय एक्ट्यूएशन सुनिश्चित करने के लिए न्यूनतम 1.5 बार दबाव की आवश्यकता होती है। 8 बार से ऊपर संचालन रेटेड दबाव सीमा से अधिक होगा और इससे बचा जाना चाहिए।
क्या डीजीएसएल-6-50-पीए को किसी भी अभिविन्यास में लगाया जा सकता है?
हाँ - माउंटिंग स्थिति को किसी भी अभिविन्यास के रूप में निर्दिष्ट किया गया है। बॉल-बेयरिंग केज गाइड और योक निर्माण प्रदर्शन या गाइड जीवन को प्रभावित किए बिना क्षैतिज, ऊर्ध्वाधर और कोणीय माउंटिंग की अनुमति देते हैं।
इस स्लाइड के साथ किस प्रकार के स्थिति सेंसर संगत हैं?
स्लाइड प्रॉक्सिमिटी सेंसर के लिए डिज़ाइन की गई है जो स्लाइड बॉडी पर एकीकृत सेंसर स्लॉट में फिट होते हैं। फेस्टो के एसएमई/एसएमटी श्रृंखला प्रॉक्सिमिटी स्विच और उसी फॉर्म फैक्टर में संगत तीसरे पक्ष के सेंसर का उपयोग किया जा सकता है। ऑर्डर करने से पहले अपने सेंसर बॉडी आकार के मुकाबले सेंसर स्लॉट आयामों की जांच करें।
पीए और पी1ए कुशनिंग वेरिएंट के बीच क्या अंतर है?
पीए वेरिएंट दोनों सिरों पर इलास्टिक कुशनिंग रिंग्स का उपयोग करता है - धातु-से-धातु एंड संपर्क के बिना लचीला मंदी। पी1ए वेरिएंट उच्च गति अनुप्रयोगों के लिए सामने के छोर पर इलास्टिक कुशनिंग और समायोज्य फाइन कुशनिंग के संयोजन का उपयोग करता है जहां अधिक सटीक एंड-पोजीशन नियंत्रण की आवश्यकता होती है। मानक मध्यम-गति अनुप्रयोगों के लिए, पीए अधिक सामान्य और लागत प्रभावी विकल्प है।
क्या डीजीएसएल-6-50-पीए तेल-चिकनाई वाली हवा प्रणालियों के साथ संगत है?
हाँ, एक शर्त के साथ। इकाई तेल-चिकनाई वाली संपीड़ित हवा के साथ काम कर सकती है, लेकिन एक बार चिकनाई वाला संचालन शुरू हो जाने पर, इकाई के शेष सेवा जीवन के लिए निरंतर चिकनाई आवश्यक है। पहले से चिकनाई वाली इकाई को तेल के बिना चलाने से सील का समय से पहले घिसना होगा। नई स्थापनाओं के लिए, फेस्टो इस निर्भरता से बचने के लिए ISO 8573-1:2010 [7:4:4] के अनुसार तेल-मुक्त संचालन की सलाह देता है।
ऑर्डर करने से पहले अपने आवेदन के मुकाबले माउंटिंग आयाम, सेंसर संगतता और स्ट्रोक आवश्यकताओं को सत्यापित करें। डीजीएसएल-6-50-पीए एक सटीक घटक है - सही स्थापना की स्थिति सीधे पुनरावृत्ति सटीकता और सेवा जीवन को प्रभावित करती है।
