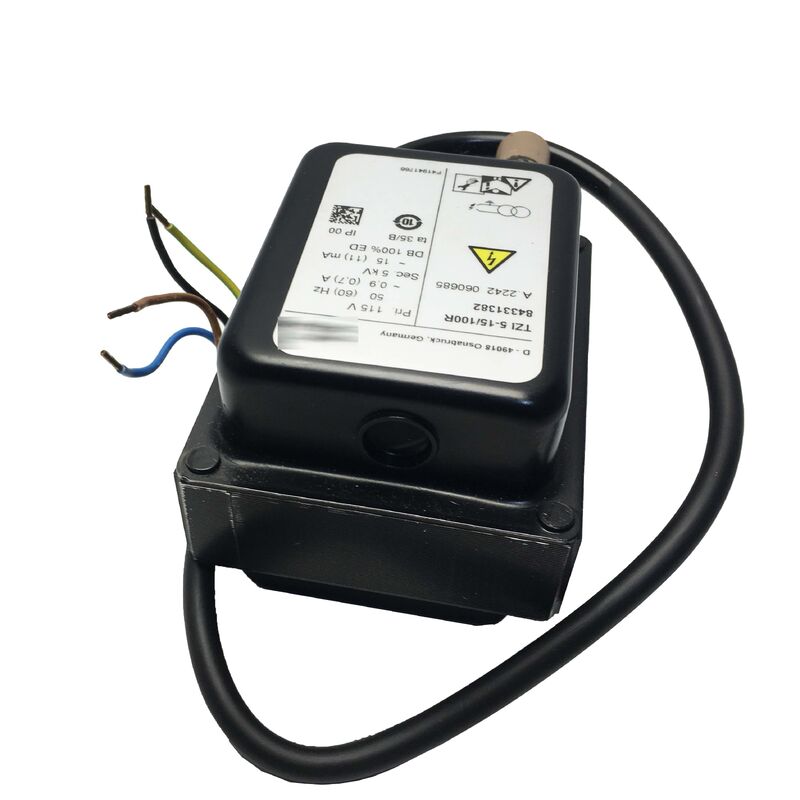

क्रोम श्रोएडर TZI5-15/100R इग्निशन ट्रांसफार्मर
ऑर्डर नंबर 84331382 | पार्ट नंबर: TZI 5-15/100R
उत्पाद अवलोकन
क्रोम श्रोएडर TZI5-15/100R (ऑर्डर नंबर 84331382) TZI श्रृंखला का एक उच्च-वोल्टेज इग्निशन ट्रांसफार्मर है, जिसे विशेष रूप से औद्योगिक और वाणिज्यिक दहन उपकरणों में गैस बर्नर और गैस-ज्वलित या सीधे ज्वलित तेल बर्नर की स्पार्क इग्निशन के लिए डिज़ाइन किया गया है।
यह ट्रांसफार्मर 115V AC मेन सप्लाई को 5 kV उच्च-वोल्टेज आउटपुट तक बढ़ाता है, जो 50 Hz पर 15 mA प्रदान करता है - ईंधन-वायु मिश्रण में ठीक से गैप वाले इलेक्ट्रोड पर विश्वसनीय इग्निशन स्पार्क उत्पन्न करने के लिए आवश्यक वोल्टेज और करंट का इष्टतम संयोजन।
100% ड्यूटी साइकिल रेटिंग इस यूनिट को इंटरमिटेंट-रेटेड विकल्पों से अलग करती है, जिससे अनिवार्य ऑफ-अवधि के बिना निरंतर संचालन की अनुमति मिलती है। यह थर्मल विफलता मोड को समाप्त करता है जो बर्नर नियंत्रण अनुप्रयोगों में मांग वाले फायरिंग चक्रों के तहत सेवा जीवन को सीमित कर सकता है।
तकनीकी विशिष्टताएँ
| ऑर्डर संख्या |
84331382 |
| मॉडल |
TZI 5-15/100R |
| आउटपुट वोल्टेज |
5 kV |
| आउटपुट करंट |
15 mA (50 Hz पर) |
| मेन इनपुट वोल्टेज |
115V AC |
| ड्यूटी साइकिल |
100% (निरंतर) |
| अनुप्रयोग |
गैस बर्नर, तेल बर्नर (स्पार्क इग्निशन) |
| इलेक्ट्रोड ऑपरेशन |
सिंगल-इलेक्ट्रोड और डबल-इलेक्ट्रोड |
| आवरण |
IP 00 - कंट्रोल कैबिनेट में इंस्टॉलेशन की आवश्यकता है |
| श्रृंखला |
TZI (ट्रांसफॉर्मेटर ज़ुंडंग इंडस्ट्री) |
| निर्माता |
क्रोम श्रोएडर / एल्स्टर / हनीवेल कम्बशन |
विश्वसनीय स्पार्क इग्निशन के लिए 5 kV आउटपुट
TZI5-15/100R का 5 kV आउटपुट विशेष रूप से इलेक्ट्रोड गैप डाइइलेक्ट्रिक्स को तोड़ने और स्पार्क शुरू करने के लिए इंजीनियर किया गया है, जबकि 15 mA आउटपुट करंट विश्वसनीय ईंधन-वायु मिश्रण इग्निशन के लिए पर्याप्त ऊर्जा सुनिश्चित करता है। यह विनिर्देश उचित इलेक्ट्रोड इंस्टॉलेशन डिजाइन के लिए ऑपरेटिंग एनवेलप को परिभाषित करता है।
100% ड्यूटी साइकिल लाभ
आधुनिक बर्नर प्रबंधन प्रणाली जो विस्तारित स्टार्टअप अनुक्रम, लगातार साइक्लिंग, या कमीशनिंग आवश्यकताओं के साथ होती हैं, 100% ड्यूटी साइकिल रेटिंग से लाभान्वित होती हैं। प्रतिबंधित ऑन-टाइम वाले इंटरमिटेंट-रेटेड ट्रांसफार्मर के विपरीत, यह यूनिट थर्मल तनाव चिंताओं के बिना विस्तारित संचालन को संभालती है, जो मांग वाले अनुप्रयोगों में लंबे सेवा जीवन को सुनिश्चित करती है।
इलेक्ट्रोड ऑपरेशन मोड
TZI5-15/100R डबल-इलेक्ट्रोड और सिंगल-इलेक्ट्रोड दोनों कॉन्फ़िगरेशन का समर्थन करता है। सिंगल-इलेक्ट्रोड ऑपरेशन में, एक ही इलेक्ट्रोड इग्निशन और आयनीकरण दोनों कार्यों के लिए काम करता है, जिससे बर्नर हेड निर्माण सरल हो जाता है और कॉम्पैक्ट या रेट्रोफिट अनुप्रयोगों के लिए दहन कक्ष प्रवेश कम हो जाता है।
स्थापना आवश्यकताएँ
एक IP 00 रेटेड घटक के रूप में, इस ट्रांसफार्मर को एक उपयुक्त नियंत्रण कैबिनेट के अंदर स्थापित किया जाना चाहिए। कम से कम 5 kV के लिए रेटेड उच्च-वोल्टेज इग्निशन केबल का उपयोग करें, केबल रन को यथासंभव छोटा रखें (आमतौर पर एक मीटर से कम), और विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए सिग्नल केबलों से दूर रूट करें। उचित सर्किट पूर्णता के लिए बर्नर बॉडी का कार्यात्मक अर्थिंग अनिवार्य है।
प्रतिस्थापन जानकारी
वर्तमान क्रोम श्रोएडर समकक्ष TZI 5-15/100QT (ऑर्डर नंबर 84391111) है, जिसमें 120VAC इनपुट और UL/CSA अनुमोदन के साथ समान 5 kV/15 mA/100% ड्यूटी विनिर्देश है। सटीक 115VAC विनिर्देश मिलान की आवश्यकता वाले इंस्टॉलेशन के लिए, मूल TZI5-15/100R का अधिशेष स्टॉक प्रत्यक्ष प्रतिस्थापन संगतता प्रदान करता है।
अक्सर पूछे जाने वाले प्रश्न
100% ड्यूटी साइकिल और इंटरमिटेंट ड्यूटी रेटिंग के बीच क्या अंतर है?
100% ड्यूटी साइकिल आवश्यक ऑफ-अवधि के बिना निरंतर संचालन की अनुमति देता है, जबकि इंटरमिटेंट रेटिंग (आमतौर पर 20-30%) ओवरहीटिंग को रोकने के लिए परिभाषित चक्रों के भीतर ऑन-टाइम को प्रतिबंधित करती है। 100% रेटिंग लगातार शुरू होने या विस्तारित इग्निशन अनुक्रमों वाले अनुप्रयोगों में थर्मल तनाव को समाप्त करती है।
क्या इस ट्रांसफार्मर का उपयोग गैस और तेल बर्नर इग्निशन दोनों के लिए किया जा सकता है?
हाँ। TZI श्रृंखला को सीधे गैस बर्नर की स्पार्क इग्निशन के लिए और बर्नर डिजाइन के आधार पर पायलट गैस फ्लेम या डायरेक्ट स्पार्क इग्निशन के माध्यम से तेल बर्नर के लिए रेट किया गया है। निर्माता विनिर्देशों के अनुसार उचित इलेक्ट्रोड गैप और पोजिशनिंग विश्वसनीय इग्निशन सुनिश्चित करती है।
इस ट्रांसफार्मर के साथ कौन सी इग्निशन केबल का उपयोग किया जाना चाहिए?
कम से कम 5 kV के लिए रेटेड उच्च-वोल्टेज इग्निशन केबल का उपयोग करें, जिसे कैपेसिटिव लोडिंग को कम करने के लिए यथासंभव छोटा रखा गया हो (एक मीटर से कम अनुशंसित)। सिग्नल वायरिंग से दूर रूट करें और अनुपालन स्थापना के लिए क्रोम श्रोएडर के उद्देश्य-डिज़ाइन किए गए केबल एक्सेसरीज़ का उपयोग करें।
क्या बर्नर बॉडी अर्थिंग आवश्यक है?
हाँ। उच्च-वोल्टेज सर्किट को पूरा करने के लिए सिंगल और डबल इलेक्ट्रोड दोनों कॉन्फ़िगरेशन में बर्नर बॉडी की कार्यात्मक अर्थिंग अनिवार्य है। उचित अर्थिंग के बिना, स्पार्क निर्माण अविश्वसनीय या गैर-मौजूद होगा।
TZI5-15/100R का वर्तमान प्रतिस्थापन क्या है?
वर्तमान-उत्पादन समकक्ष TZI 5-15/100QT (ऑर्डर नंबर 84391111) है, जिसमें 120VAC इनपुट और UL/CSA लिस्टिंग के साथ समान विनिर्देश हैं। सटीक 115VAC विनिर्देश मिलान के लिए, मूल TZI5-15/100R का अधिशेष स्टॉक प्रत्यक्ष संगतता प्रदान करता है।
