| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Mitsubishi |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | CP30-BA1P1M5A |

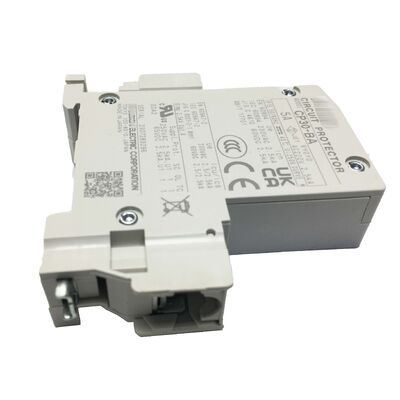

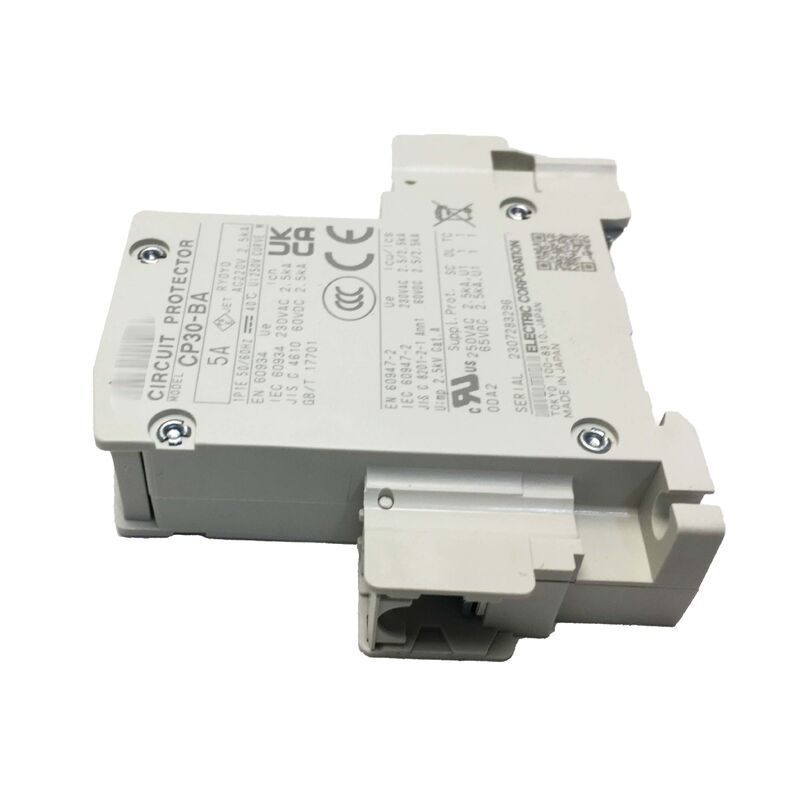

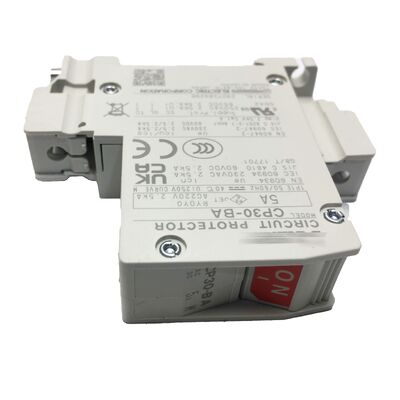

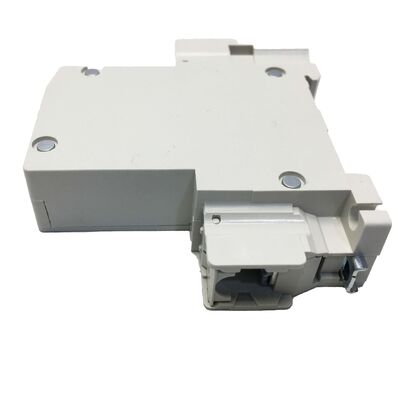

यह मित्सुबिशी CP30-BA1P1M5A मित्सुबिशी इलेक्ट्रिक की WS-V (वर्ल्ड सुपर V) श्रृंखला का एक सिंगल-पोल, 5A मिनिएचर सर्किट ब्रेकर है। यह UL 1077 प्रमाणित सर्किट प्रोटेक्टर विशेष रूप से औद्योगिक नियंत्रण पैनलों और मशीन एन्क्लोजर के भीतर व्यक्तिगत लोड सर्किट, नियंत्रण सर्किट और शाखा सर्किट की सुरक्षा के लिए डिज़ाइन किया गया है।
| भाग संख्या | CP30-BA1P1M5A |
| पोल | 1-पोल (1P) |
| ट्रिप करंट | 5 AT |
| फ्रेम करंट | 30 AF |
| ट्रिपिंग कर्व | M (मध्यम-गति) |
| रेटेड डीसी वोल्टेज | 65V DC |
| रेटेड इंसुलेशन वोल्टेज (Ui) | 250V |
| रेटेड इंपल्स वोल्टेज (Uimp) | 2.5 kV |
| शॉर्ट सर्किट ब्रेकिंग क्षमता | 2.5 kA 230V AC पर (IEC) / 2.5 kA 250V AC पर (UL1077) |
| कनेक्शन | स्क्रू-क्लैंप |
| माउंटिंग | डीआईएन रेल |
| मानक और अनुमोदन | UL 1077, IEC 60947-2, IEC 60934, CSA C22.2 No.235, UL, CSA, TÜV, CE, CCC |
WS-V श्रृंखला को वैश्विक बाजारों में पैनल बिल्डरों की मांग वाली आवश्यकताओं को पूरा करने के लिए इंजीनियर किया गया है। व्यापक मल्टी-सर्टिफिकेशन (UL 1077, IEC 60947-2, CSA, TÜV, CE) के साथ, उत्तरी अमेरिकी, यूरोपीय और एशियाई बाजारों के लिए नियत पैनलों के लिए एक ही कैटलॉग नंबर का उपयोग किया जा सकता है, जिससे वैश्विक मशीन अनुपालन को सरल बनाया जा सके।
श्रृंखला में बेहतर शॉर्ट सर्किट इंटरप्शन क्षमता और सुसंगत ट्रिप विशेषताएँ हैं, जो UL 1077 स्थितियों के तहत 250V AC पर 2.5 kA ब्रेकिंग क्षमता के साथ विश्वसनीय सुरक्षा प्रदान करती है।
एम-कर्व (मध्यम-गति) ट्रिपिंग विशेषता मध्यम इनरश करंट वाले सर्किट के लिए आदर्श है, जो इसे इसके लिए उपयुक्त बनाती है:
यह कर्व सामान्य स्टार्टअप क्षणिकों को बिना किसी गलत ट्रिपिंग के सहन करते हुए निरंतर ओवरकरंट के खिलाफ सुरक्षा प्रदान करता है।
65V डीसी वोल्टेज रेटिंग इस प्रोटेक्टर को 24V और 48V डीसी नियंत्रण सर्किट के लिए आदर्श बनाती है जो आमतौर पर इसमें पाए जाते हैं:
डिवाइस को विशेष रूप से डीसी फॉल्ट इंटरप्शन के लिए रेट किया गया है, जो डीसी नियंत्रण प्रणालियों में उचित सुरक्षा सुनिश्चित करता है।
स्क्रू-क्लैंप टर्मिनल औद्योगिक वातावरण में कंपन और थर्मल साइक्लिंग के साथ विश्वसनीय, फिर से कसने योग्य कनेक्शन प्रदान करते हैं। मानक 35 मिमी डीआईएन रेल माउंटिंग अन्य सुरक्षा उपकरणों के साथ नियंत्रण पैनलों में आसान एकीकरण सुनिश्चित करता है।
UL 1077 मुख्य सेवा प्रवेश सुरक्षा के डाउनस्ट्रीम, उपकरण के भीतर सर्किट के लिए पूरक रक्षक को कवर करता है। UL 489 प्रत्यक्ष सेवा कनेक्शन के लिए शाखा सर्किट सुरक्षा उपकरणों को कवर करता है। नियंत्रण पैनलों के भीतर व्यक्तिगत लोड सर्किट के लिए CP30-BA जैसे UL 1077 उपकरणों का उपयोग करें।
एम-कर्व: मध्यम इनरश (रिले, सॉलेनॉइड) के लिए सामान्य प्रयोजन। एस-कर्व: भारी इनरश लोड (ट्रांसफार्मर, मोटर)। एफ-कर्व: न्यूनतम इनरश के साथ संवेदनशील सर्किट के लिए तेज प्रतिक्रिया।
हाँ, 65V डीसी रेटिंग 24V डीसी अनुप्रयोगों के लिए पर्याप्त मार्जिन प्रदान करती है। डिवाइस को इस वोल्टेज क्लास पर डीसी इंटरप्शन के लिए विशेष रूप से रेट किया गया है।
बेस यूनिट में सहायक संपर्क शामिल नहीं हैं, लेकिन CP30-BA श्रृंखला ट्रिप स्थिति निगरानी के लिए डिवाइस बॉडी पर क्लिप होने वाले ऐड-ऑन अलार्म और सहायक संपर्क एक्सेसरीज़ का समर्थन करती है।
UL 1077, CSA C22.2 No.235, IEC 60947-2, IEC 60934, TÜV, और EN 60934 और EN 60947-2 के तहत CE मार्किंग। यह मल्टी-सर्टिफिकेशन अंतर्राष्ट्रीय मशीन अनुपालन को सरल बनाता है।
