| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Mitsubishi |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | टीसीएल-05SV2 |

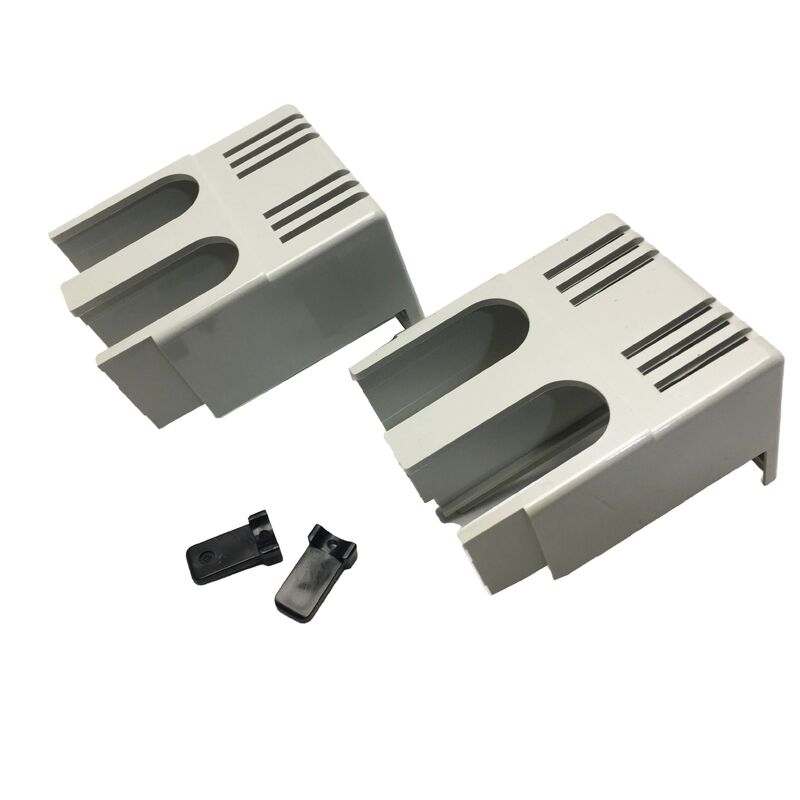

दमित्सुबिशी टीसीएल-05एसवी2यह एक बड़ा टर्मिनल कवर है जिसे विशेष रूप से मित्सुबिशी इलेक्ट्रिक के WS-V श्रृंखला के मोल्ड केस सर्किट ब्रेकर के लिए डिज़ाइन किया गया है।प्रत्येक पैकेज में दो कवर और दो सीलिंग प्लेट शामिल हैं, एक ही ब्रेकर के दोनों ध्रुवों के लिए पूर्ण टर्मिनल सुरक्षा प्रदान करता है।
| भाग संख्या | TCL-05SV2 |
| कार्य | बड़े टर्मिनल कवर |
| संगत श्रृंखला | मित्सुबिशी WS-V सीरीज MCCB |
| संगत फ्रेम आकार | 30A - 63A |
| पोल गिनती | 2-पोल |
| सामग्री | 2 * कवर, 2 * सीलिंग प्लेट |
| रंग | सफेद |
| चौड़ाई | 50 मिमी |
| ऊँचाई | 25 मिमी |
| गहराई | 65.5 मिमी |
| स्थापित करने की विधि | स्नैप-फिट, उपकरण मुक्त |
| सामग्री | प्लास्टिक (यूएल रेटेड इन्सुलेटिंग सामग्री) |
उजागर सर्किट ब्रेकर टर्मिनल वितरण पैनलों और नियंत्रण कैबिनेट में महत्वपूर्ण विद्युत खतरों को प्रस्तुत करते हैं।TCL-05SV2 टर्मिनल क्षेत्र के ऊपर एक फिट प्लास्टिक संलग्नक प्रदान करके इस जोखिम को समाप्त करता है, ऊर्जायुक्त कंडक्टरों के साथ आकस्मिक संपर्क से कर्मियों की रक्षा और उपकरण या प्रवाहकीय मलबे द्वारा ब्रिजिंग को रोकने के लिए।
मित्सुबिशी का स्नैप-फिट डिजाइन उपकरण या अलग-अलग फास्टनरों के बिना त्वरित स्थापना और आसान रखरखाव पहुंच सुनिश्चित करता है।
कवर को ब्रेकर टर्मिनल क्षेत्र के साथ संरेखित करें और जब तक रिटेन्शन प्रोजेक्शन ब्रेकर केस में पूर्व-निर्मित माउंटिंग छेद के साथ जुड़ने के लिए न हों तब तक दृढ़ता से दबाएं।
एक स्लॉट स्क्रूड्राइवर टिप को रिटेन्शन प्रोजेक्शन के अंतराल में डालें, संलग्न को रिलीज़ करने के लिए अंदर की ओर मोड़ें, और कवर को स्वतंत्र रूप से झुकाएं। उपकरण संपर्क बिंदु प्लास्टिक प्रोजेक्शन पर है,न कि सक्रिय घटकों पर.
TCL-05SV2 में "05" 30A-63A फ्रेम रेंज के अनुरूप है। बड़े फ्रेम के लिए अलग कवर की आवश्यकता होती हैः 100A-125A फ्रेम के लिए TCL-1SV2, 125A से ऊपर के फ्रेम के लिए TCL-2SV2.
"V2" प्रत्यय दो ध्रुवीय संगतता दर्शाता है। एक ही फ्रेम आकार के तीन ध्रुवीय ब्रेकर के लिए, TCL-05SV3 का उपयोग करें।
टीसीएल बड़े टर्मिनल कवर को दर्शाता है; टीसीएस छोटे टर्मिनल कवर को दर्शाता है। एक ही फ्रेम और पोल संयोजन के लिए छोटे कवर विकल्प टीसीएस -05 एसवी 2 है।
दोनों में 30A-63A फ्रेम आकार में 2-पोल WS-V श्रृंखला ब्रेकर शामिल हैं। TCL एक बड़े टर्मिनल कवर को दर्शाता है जो बड़े कंडक्टर क्रॉस सेक्शन के लिए अधिक टर्मिनल क्षेत्र को कवर करता है,जबकि टीसीएस एक छोटे से संकेत देता है, सीमित स्थान वाले संयंत्रों के लिए संकीर्ण कवर।
TCL-05SV2 को 2-पोल ब्रेकर के लिए डिज़ाइन किया गया है, जबकि TCL-05SV3 एक ही 30A-63A फ्रेम रेंज में 3-पोल कॉन्फ़िगरेशन को कवर करता है। एक 2-पोल कवर 3-पोल ब्रेकर को ठीक से फिट नहीं करेगा,टर्मिनलों को उजागर करना.
TCL-05SV2 WS-V श्रृंखला सर्किट ब्रेकर के लिए निर्दिष्ट है। WS-V उत्पाद परिवार के भीतर NV श्रृंखला पृथ्वी रिसाव ब्रेकर और एक ही फ्रेम आकार आम तौर पर संगत हैं,लेकिन फिट करने से पहले मित्सुबिशी के संगतता दस्तावेज के खिलाफ पुष्टि.
नहीं. टर्मिनल कवर केवल कंडक्टर समापन क्षेत्र को घेरता है और ब्रेकर तंत्र, थर्मल ट्रिप तत्व, या चुंबकीय ट्रिप कॉइल से संपर्क नहीं करता है।तोड़ने की क्षमता, और ट्रिप वक्र अपरिवर्तित रहते हैं।
एक स्लॉट स्क्रूड्राइवर टिप को रखरखाव प्रक्षेपण के अंतराल में धीरे-धीरे डालें, संलग्न को छोड़ने के लिए अंदर की ओर मोड़ें, और कवर को मुक्त करें।हमेशा किसी भी टर्मिनल पहुँच काम करने से पहले सर्किट को अलग और लॉक आउट.
