| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Mitsubishi |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | टीसीएल-05SV3 |

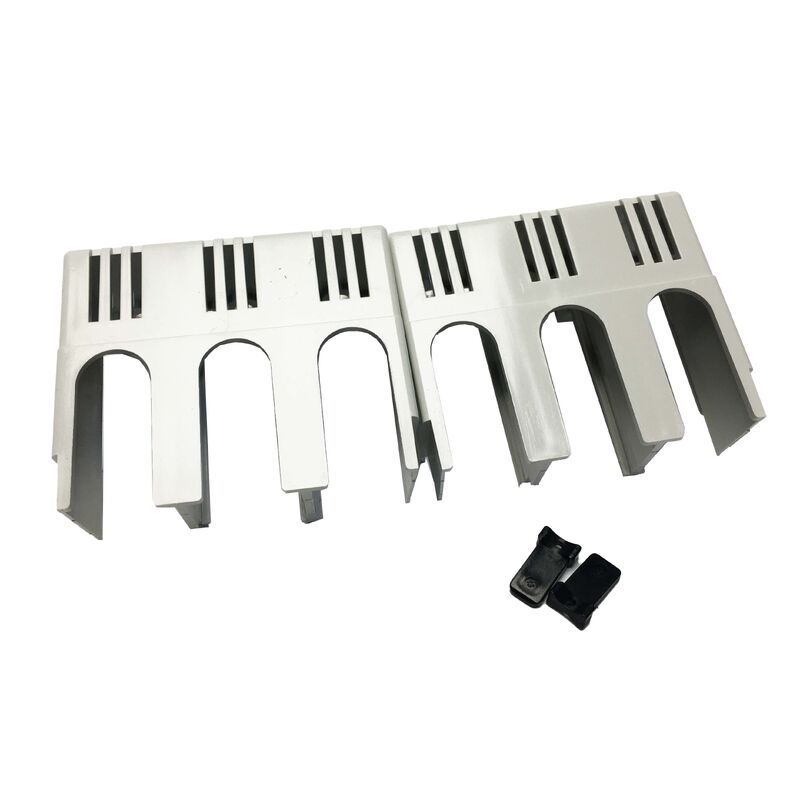

The मित्सुबिशी TCL-05SV3 एक बड़ा टर्मिनल कवर है जिसे WS-V सीरीज मोल्डेड केस सर्किट ब्रेकर के लिए डिज़ाइन किया गया है, जो 30A-63A फ्रेम रेंज में 2-पोल और 3-पोल दोनों कॉन्फ़िगरेशन के साथ संगत है। प्रत्येक पैकेज में पूर्ण टर्मिनल सुरक्षा के लिए दो कवर और दो सीलिंग प्लेट शामिल हैं।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | TCL-05SV3 (TCL05SV3) |
| कार्य | बड़ा टर्मिनल कवर |
| संगत सीरीज | मित्सुबिशी WS-V सीरीज MCCB |
| फ्रेम आकार | 30A - 63A |
| पोल संगतता | 2-पोल और 3-पोल |
| सामग्री | 2 × कवर, 2 × सीलिंग प्लेट |
| रंग | सफेद |
| वजन | 0.1 किग्रा |
| स्थापना | स्नैप-फिट, टूल-फ्री |
TCL-05SV3 दो-पोल संगतता प्रदान करता है, जो इसे इलेक्ट्रिकल पैनल बिल्डरों के लिए एक बहुमुखी विकल्प बनाता है। एक सिंगल पार्ट नंबर 30A-63A फ्रेम रेंज में 2-पोल और 3-पोल सर्किट ब्रेकर इंस्टॉलेशन दोनों के लिए काम करता है, जिससे इन्वेंट्री की आवश्यकताएं कम हो जाती हैं।
सिंगल-एक्शन स्नैप-फिट डिज़ाइन बिना किसी उपकरण या फास्टनर के त्वरित स्थापना की अनुमति देता है। यह फिटिंग के दौरान लाइव सेक्शन में हार्डवेयर गिरने के जोखिम को समाप्त करता है और रखरखाव कार्य के दौरान गलती से विस्थापित होने पर तत्काल रीफिटिंग को सक्षम बनाता है।
TCL-05SV3 जैसे टर्मिनल कवर कम-वोल्टेज स्विचगियर और कंट्रोलगियर असेंबली के लिए IEC 61439 सहित मानकों के तहत ऑपरेटर सुरक्षा और लाइव पार्ट्स एन्क्लोजर आवश्यकताओं को पूरा करने में मदद करते हैं। वे पैनल कार्य और रखरखाव के दौरान लाइव टर्मिनलों के आकस्मिक संपर्क को रोकते हैं।
TCL (बड़ा) कवर टर्मिनल क्षेत्र पर TCS (छोटा) कवर की तुलना में अधिक गहराई प्रदान करता है, जो 30A-63A रेटेड ब्रेकर के लिए विशिष्ट बड़े कंडक्टर क्रॉस-सेक्शन (10 मिमी² से 25 मिमी²) को समायोजित करता है। यह केबल बल्क से हस्तक्षेप के बिना उचित सीटिंग सुनिश्चित करता है।
NF मॉडल: NF32-SV, NF63-CV/SV/HV, NF125-CVF, NF63-HDV, NF125-HDV (3-पोल)
NV मॉडल: NV32-SV, NV63-CV/SV, NV63-HV, NV125-CVF/SVF
TCL-05SV2 केवल 2-पोल कॉन्फ़िगरेशन के साथ संगत है, जबकि TCL-05SV3 30A-63A फ्रेम रेंज में 2-पोल और 3-पोल दोनों ब्रेकर के साथ काम करता है।
नहीं। मित्सुबिशी निर्दिष्ट करता है कि टर्मिनल कवर विद्युत संचालित (मोटर चालित) सर्किट ब्रेकर पर स्थापित नहीं किए जा सकते हैं क्योंकि टर्मिनल एक्सेस ज्यामिति असंगत है।
एक प्रमाणित मित्सुबिशी एक्सेसरी के रूप में, यह IEC 61439 और प्रासंगिक राष्ट्रीय वायरिंग नियमों जैसे मानकों के तहत ऑपरेटर सुरक्षा आवश्यकताओं को पूरा करने में योगदान देता है।
