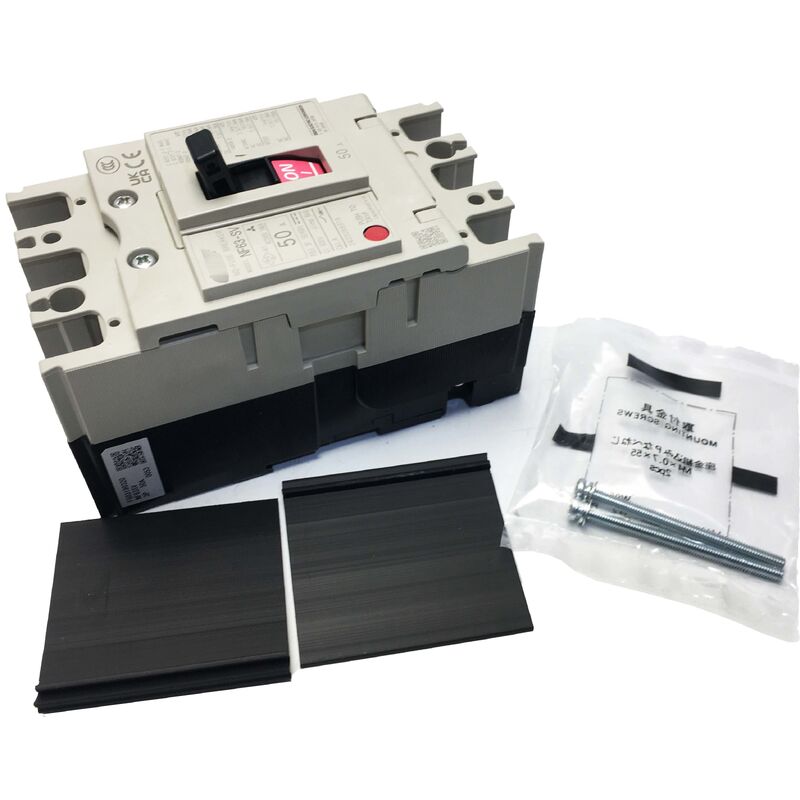

मित्सुबिशी NF63-SV 3P 50A सर्किट ब्रेकर
नया फैक्ट्री सील किया हुआ WS-V सीरीज स्टैंडर्ड क्लास MCCB, 5A से 63A रेटिंग, 600V AC/DC ऑपरेशन, और 400V पर 7.5kA ब्रेकिंग क्षमता के साथ।
उत्पाद अवलोकन
मित्सुबिशी NF63-SV WS-V सीरीज में एक स्टैंडर्ड क्लास मोल्डेड केस सर्किट ब्रेकर है, जिसे औद्योगिक वितरण और मशीन नियंत्रण अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह 3-पोल, 50A यूनिट फिक्स्ड थर्मल-मैग्नेटिक ट्रिप यूनिट और फ्रंट कनेक्शन क्षमता के साथ विश्वसनीय सुरक्षा प्रदान करता है।
मुख्य विनिर्देश
| उत्पाद परिवार |
NF63-SV |
| श्रृंखला |
WS-V सीरीज - NF-S (स्टैंडर्ड क्लास) MCCB |
| रेटेड करंट रेंज |
5A से 63A |
| रेटेड वोल्टेज |
600V AC / 250V DC |
| उपलब्ध पोल |
2P, 3P, 4P |
| 400V पर ब्रेकिंग क्षमता |
7.5 kA (IEC 60947) |
| 200-230V पर ब्रेकिंग क्षमता |
15 kA (IEC 60947) |
| ट्रिप यूनिट |
फिक्स्ड थर्मल-मैग्नेटिक |
| कनेक्शन |
फ्रंट केबल लग्स या बसबार |
| मानक |
IEC 60947-2 |
| निर्माता |
मित्सुबिशी इलेक्ट्रिक |
प्रदर्शन वर्ग तुलना
WS-V सीरीज अनुप्रयोग आवश्यकताओं से मेल खाने के लिए तीन प्रदर्शन वर्ग प्रदान करती है:
- NF-C (इकोनॉमी क्लास): 400V पर 5 kA - सीमित फॉल्ट करंट वाले इंस्टॉलेशन के लिए लागत प्रभावी
- NF-S (स्टैंडर्ड क्लास - यह उत्पाद): 400V पर 7.5 kA - अधिकांश औद्योगिक वितरण परिदृश्यों के लिए आदर्श
- NF-H (हाई परफॉरमेंस क्लास): 400V पर 10 kA - उच्च क्षमता वाले ट्रांसफार्मर के पास इंस्टॉलेशन के लिए
सुरक्षा सुविधाएँ
फिक्स्ड थर्मल-मैग्नेटिक ट्रिप यूनिट व्यापक सुरक्षा प्रदान करती है:
- थर्मल एलिमेंट: मोटर स्टार्टिंग करंट के लिए इनवर्स टाइम कैरेक्टरिस्टिक के साथ ओवरलोड सुरक्षा
- मैग्नेटिक एलिमेंट: फॉल्ट करंट इंटरप्शन के लिए तात्कालिक शॉर्ट-सर्किट सुरक्षा
AC/DC ऑपरेशन
AC और DC दोनों सर्विस के लिए रेटेड, जो इसे पारंपरिक थ्री-फेज वितरण, बैटरी सिस्टम, ड्राइव कैबिनेट में DC बस सुरक्षा, सौर प्रतिष्ठानों और UPS आउटपुट सुरक्षा के लिए उपयुक्त बनाता है।
सहायक उपकरण संगतता
टर्मिनल कवर, सहायक संपर्क, अलार्म संपर्क, शंट ट्रिप कॉइल और अंडर-वोल्टेज रिलीज सहित पूर्ण WS-V सीरीज सहायक उपकरण रेंज के साथ संगत, जो 30A-63A फ्रेम समूह के लिए डिज़ाइन किए गए हैं।
अक्सर पूछे जाने वाले प्रश्न
NF63-SV, NF63-CV और NF63-HV में क्या अंतर है?
तीनों का फ्रेम और करंट रेंज समान है, लेकिन ब्रेकिंग क्षमता में भिन्न हैं: NF63-CV (5 kA), NF63-SV (7.5 kA), NF63-HV (10 kA)। स्टैंडर्ड क्लास NF63-SV अधिकांश औद्योगिक अनुप्रयोगों को कवर करता है।
क्या करंट रेटिंग के बीच ब्रेकर बॉडी बदलती है?
नहीं। NF63-SV पूरे 5A से 63A करंट रेंज में समान भौतिक आयामों का उपयोग करता है, जिसमें करंट रेटिंग ट्रिप यूनिट के फैक्ट्री कैलिब्रेशन द्वारा सेट की जाती है।
क्या NF63-SV IEC 60947-2 के लिए प्रमाणित है?
हाँ। ब्रेकर का परीक्षण किया गया है और IEC 60947-2 के अनुसार 400V पर Icu रेटिंग के 100% के बराबर Ics सर्विस क्षमता के साथ रेट किया गया है।
क्या NF63-SV का उपयोग DC सर्किट पर किया जा सकता है?
हाँ। 7.5 kA ब्रेकिंग क्षमता के साथ 250V तक DC ऑपरेशन के लिए रेटेड। DC अनुप्रयोगों के लिए उचित पोलरिटी ओरिएंटेशन का पालन किया जाना चाहिए।
क्या सहायक उपकरण फील्ड में स्थापित किए जा सकते हैं?
हाँ। मॉड्यूलर सहायक उपकरण सिस्टम शंट ट्रिप, सहायक संपर्क और अन्य सहायक उपकरणों को सीधे ब्रेकर बॉडी में फील्ड इंस्टॉलेशन की अनुमति देता है।
