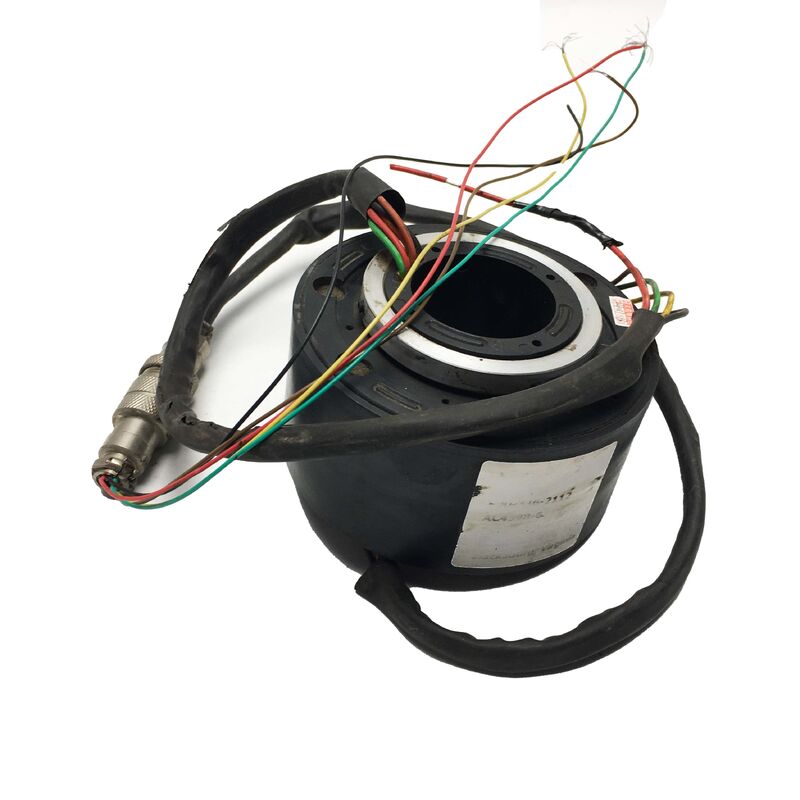

Moog 800-336-2112 कॉइल रिंग असेंबली
प्रयुक्त, 1.5 इंच बोर, 10 ए प्रति सर्किट, फाइबर ब्रश, 250 आरपीएम तक
उत्पाद का अवलोकन
यह सूची एक प्रयुक्त Moog 800-336-2112 कॉइल रिंग असेंबली के लिए है - AC4598 श्रृंखला से एक पार-बोरो स्लिप रिंग,मूग कंपोनेंट्स ग्रुप (पूर्व में लिटन पॉली-साइंटिफिक) द्वारा निर्मित सबसे व्यापक रूप से तैनात औद्योगिक स्लिप रिंग प्लेटफार्मों में से एकइकाई को पूर्व सेवा से हटा दिया गया है और परीक्षण अधिशेष या विनिमय स्टॉक के रूप में पेश किया गया है।
इकट्ठा 1.5 इंच के केंद्रीय छेद के माध्यम से एक निरंतर घूर्णन इंटरफेस के माध्यम से बिजली और संकेत सर्किट गुजरता है, हाइड्रोलिक लाइनों की अनुमति देता है, वायवीय ट्यूबिंग,या एक केंद्रित शाफ्ट के केंद्र के माध्यम से पारित करने के लिए जबकि विद्युत कनेक्शन मोड़ या यांत्रिक तनाव के संचय के बिना स्वतंत्र रूप से घूर्णन.
प्रमुख विनिर्देश
| भाग संख्या |
800-336-2112 |
| उत्पाद परिवार |
AC4598 श्रृंखला |
| बोर-थ्रू व्यास |
1.5 इंच (38.1 मिमी) |
| वर्तमान प्रति सर्किट |
10 ए |
| वोल्टेज रेटिंग |
600 वीएसी तक |
| सर्किट विकल्प |
6, 12, 18 या 24 सर्किट |
| अधिकतम गति (मानक) |
250 आरपीएम निरंतर |
| संपर्क प्रौद्योगिकी |
फाइबर ब्रश |
| सीसा के तार का गेज |
16 AWG |
| सीसा के तार की लंबाई (मानक) |
12 इंच |
| घुड़सवार |
कॉलर माउंट मानक; फ्लैंज वैकल्पिक |
| बाहरी व्यास (फ्लैंग विकल्प) |
5 इंच (127 मिमी) |
| सील करना |
स्पलैश सील (धूल और नमी प्रतिरोध) |
| संकेत संगतता |
एनालॉग, डिजिटल, डाटा बस प्रोटोकॉल |
| निर्माता |
मूग कंपोनेंट्स ग्रुप |
| मूल देश |
संयुक्त राज्य अमेरिका |
थ्रू-बोर स्लिप रिंग कार्यक्षमता
एक स्लिप रिंग एक घुमावदार इंटरफेस के माध्यम से विद्युत शक्ति और संकेतों को स्थानांतरित करती है जिसमें कोणीय सीमाएं नहीं होती हैं।हाइड्रोलिक दबाव लाइनों के लिए एक मार्ग के रूप में सेवा, वायवीय आपूर्ति नली, या एकाग्र शाफ्ट जो विद्युत कनेक्शन के बिना गुजरना चाहिए।
इस तरह के तारों को घुमाने की जरूरत नहीं पड़ती है, जो थकान का कारण बनते हैं और अंततः टूट जाते हैं। इसके बजाय उन्हें लाखों घुमावों के लिए डिज़ाइन किए गए रोलिंग इलेक्ट्रिक संपर्कों से बदल दिया जाता है।
फाइबर ब्रश संपर्क प्रौद्योगिकी
फाइबर ब्रश संपर्क प्रणाली व्यक्तिगत रूप से प्रवाहकीय फाइबर के बंडलों का उपयोग करती है जो घूर्णन रिंग सतह के खिलाफ सवारी करते हैं, एक साथ कई संपर्क बिंदु बनाते हैं।यह डिजाइन कई प्रमुख फायदे प्रदान करता है:
- कम यांत्रिक पहनने के साथ विस्तारित सेवा जीवन
- स्वच्छ संकेत संचरण के लिए न्यूनतम विद्युत शोर
- कोई स्नेहन आवश्यकता नहीं
- वस्तुतः कोई पहनने के कचरे का उत्पादन नहीं
- सेवा जीवन के दौरान लगातार संपर्क प्रतिरोध
सर्किट कॉन्फ़िगरेशन और एक्स-सफिक्स वेरिएंट
AC4598 प्लेटफ़ॉर्म 6, 12, 18 और 24 सर्किट के मानक विन्यास में जहाज, प्रत्येक 10 एम्पर्स पर। एक्स-परिशिष्ट वेरिएंट (459806X028, 459812X142, आदि) विशिष्ट सर्किट की संख्या, लीड विन्यास को कोड करते हैं,माउंटिंग व्यवस्था, सीलिंग और लीड लंबाई।
विद्यमान इकाइयों को बदलने पर, पूर्ण X प्रत्यय से मेल खाने से मूल वायरिंग और माउंट कॉन्फ़िगरेशन के साथ संगतता सुनिश्चित होती है।
औद्योगिक अनुप्रयोग
AC4598/800-336-2112 औद्योगिक घूर्णन उपकरणों की एक विस्तृत श्रृंखला की सेवा करता है जिसमें शामिल हैंः
- रोटरी इंडेक्स टेबल
- औद्योगिक वाहनों के लिए केबल रील
- वेल्डिंग पोजिशनिंग मशीन
- घुमावदार कारुसेल वाली पैकेजिंग मशीनें
- घुमावदार प्लेटफार्मों के साथ पैलेटिंग सिस्टम
- मशीनिंग केंद्र
- घुमावदार सेंसर के साथ प्रक्रिया नियंत्रण उपकरण
प्रयुक्त इकाइयों के लाभ
प्रयुक्त Moog AC4598 इकाइयां नए OEM ऑर्डर के लीड समय या लागत के बिना सिस्टम को बहाल या अपग्रेड करने के लिए एक लागत प्रभावी समाधान प्रदान करती हैं।मजबूत डिजाइन और फाइबर ब्रश तकनीक विनिर्देशों के भीतर संचालित होने पर लंबे समय तक पूर्व उपयोग के बाद भी पर्याप्त शेष सेवा जीवन प्रदान करती है.
अक्सर पूछे जाने वाले प्रश्न
Q1: भाग संख्या 800-336-2112 और AC4598 के बीच अंतर क्या है?
एसी 4598 इस पार-बोअर स्लिप रिंग प्लेटफॉर्म के लिए मूग का उत्पाद परिवार पदनाम है। 800-336-2112 एक ही उत्पाद परिवार के लिए मूग घटक समूह भाग संख्या है।दोनों एक ही 1 को संदर्भित करते हैं.5 इंच का छेद, 10A फाइबर ब्रश स्लिप रिंग श्रृंखला।
Q2: 800-336-2112 कितने सर्किट का समर्थन करता है, और अधिकतम वर्तमान और वोल्टेज क्या है?
AC4598/800-336-2112 6, 12, 18, या 24 सर्किट का समर्थन करता है, प्रत्येक 10 एम्पियर के लिए रेटेड है। वोल्टेज रेटिंग प्रति सर्किट 600 वीएसी तक है। सर्किट एसी या डीसी शक्ति, एनालॉग संकेत,या डिजिटल डेटा संकेत.
Q3: क्या फाइबर ब्रश तकनीक को रखरखाव या स्नेहन की आवश्यकता होती है?
नहीं, फाइबर ब्रश संपर्क तकनीक को स्नेहन की आवश्यकता नहीं है, जो कि पारंपरिक धातु के तार ब्रश स्लिप रिंगों पर प्राथमिक डिजाइन लाभों में से एक है।रखरखाव संपर्क संयोजन और सीसा तार की स्थिति का आवधिक निरीक्षण करने के लिए सीमित है.
प्रश्न 4: स्लिप रिंग चालू रहते हुए 1.5 इंच के छेद से हाइड्रोलिक लाइन या वायवीय नली गुजर सकती है?
हाँ - यह पार छेद डिजाइन का उद्देश्य है. 1.5 इंच की अनब्लॉक छेद हाइड्रोलिक दबाव लाइनों, वायवीय आपूर्ति ट्यूबिंग,या एक एकाग्र यांत्रिक शाफ्ट विधानसभा के केंद्र के माध्यम से पारित करने के लिए जबकि स्लिप अंगूठी स्वतंत्र रूप से इसके चारों ओर घूमती है.
प्रश्न 5: उपयोग में लाए गए 800-336-2112 का स्थापना से पहले मूल्यांकन कैसे किया जाना चाहिए?
इन्सुलेशन क्षति के लिए सीसा तारों की जाँच करें, fretting या स्कोर के लिए पार छेद की आंतरिक सतह की जाँच करें, असर चिकनाई की जाँच करने के लिए हाथ से विधानसभा घुमा,और प्रत्येक सर्किट पर संपर्क प्रतिरोध को मापेंएक बैच परीक्षण जिसमें प्रत्येक सर्किट को एक ज्ञात भार से जोड़कर विधानसभा को घुमाया जाता है, सबसे विश्वसनीय सत्यापन प्रदान करता है।
