TCL-1SV3 मित्सुबिशी लार्ज टर्मिनल कवर TCL1SV3 नया मूल
  • TCL-1SV3 मित्सुबिशी लार्ज टर्मिनल कवर TCL1SV3 नया मूल
  • TCL-1SV3 मित्सुबिशी लार्ज टर्मिनल कवर TCL1SV3 नया मूल
  • TCL-1SV3 मित्सुबिशी लार्ज टर्मिनल कवर TCL1SV3 नया मूल
  • TCL-1SV3 मित्सुबिशी लार्ज टर्मिनल कवर TCL1SV3 नया मूल
  • TCL-1SV3 मित्सुबिशी लार्ज टर्मिनल कवर TCL1SV3 नया मूल

TCL-1SV3 मित्सुबिशी लार्ज टर्मिनल कवर TCL1SV3 नया मूल

उत्पत्ति के प्लेस जापान
ब्रांड नाम Mitsubishi
प्रमाणन CE ROHS
मॉडल संख्या टीसीएल-1एसवी3
उत्पाद विवरण
भाग संख्या:
टीसीएल-1एसवी3
ब्रांड:
मित्सुबिशी इलेक्ट्रिक
उत्पाद का प्रकार:
बड़ा टर्मिनल कवर
शृंखला:
टीसी-एल
फ़्रेम चौड़ाई:
W90 मिमी
मॉडल नंबर:
2-पोल और 3-पोल
फ़्रेम आकार अनुकूलता:
100ए - 125ए
स्थिति:
नया / इस्तेमाल किया
गारंटी:
एक वर्ष
प्रमुखता देना:

मित्सुबिशी लार्ज टर्मिनल कवर

,

TCL1SV3 टर्मिनल कवर

,

मूल ऑटोमेशन स्पेयर पार्ट्स

भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
1
मूल्य
USD 10-30 / piece
पैकेजिंग विवरण
मूल पैकेजिंग
प्रसव के समय
2 दिन
भुगतान शर्तें
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता
प्रति दिन 100 पीसी
उत्पाद वर्णन

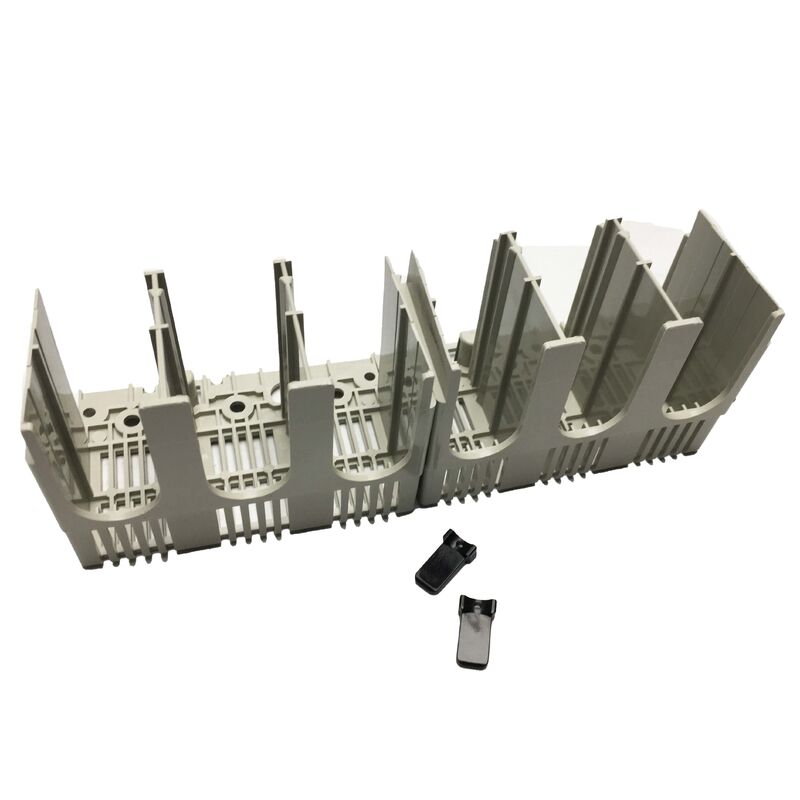

मित्सुबिशी TCL-1SV3 लार्ज टर्मिनल कवर
पार्ट नंबर: TCL-1SV3 (TCL1SV3 भी लिखा जाता है) | प्रकार: मोल्डेड केस सर्किट ब्रेकर (MCCB) के लिए लार्ज टर्मिनल कवर | सीरीज़: TC-L सीरीज़ -- WS-V सीरीज़ एक्सेसरीज़
उत्पाद अवलोकन
मित्सुबिशी TCL-1SV3 WS-V सीरीज़ मोल्डेड केस सर्किट ब्रेकर के लिए डिज़ाइन किया गया एक बड़ा टर्मिनल कवर है, जो 100A-125A फ्रेम साइज़ में 2-पोल और 3-पोल दोनों कॉन्फ़िगरेशन के साथ संगत है। प्रत्येक पैकेज में दो कवर और दो सीलिंग प्लेटें शामिल हैं, जो स्थापित ब्रेकर के दोनों सिरों के लिए पूर्ण टर्मिनल सुरक्षा प्रदान करती हैं।
मुख्य विशेषताएं
  • WS-V सीरीज़ 100A-125A फ्रेम ब्रेकर के साथ संगत
  • 2-पोल और 3-पोल दोनों कॉन्फ़िगरेशन में फिट बैठता है
  • प्रति पैकेज 2 कवर और 2 सीलिंग प्लेटें शामिल हैं
  • टूल-फ्री स्नैप-फिट इंस्टॉलेशन
  • सफेद इंसुलेटिंग प्लास्टिक निर्माण
  • आयाम: 90mm * 40mm * 65.5mm
तकनीकी विशिष्टताएँ
पैरामीटर मान
पार्ट नंबर TCL-1SV3
कार्य लार्ज टर्मिनल कवर
संगत सीरीज़ मित्सुबिशी WS-V सीरीज़ MCCB
संगत फ्रेम साइज़ 100A - 125A
पोल संगतता 2-पोल और 3-पोल
सामग्री 2 * कवर, 2 * सीलिंग प्लेटें
रंग सफेद
आयाम 90mm * 40mm * 65.5mm
स्थापना विधि सिंगल-एक्शन स्नैप-फिट, टूल-फ्री
सामग्री इंसुलेटिंग प्लास्टिक
100A-125A पर सुरक्षा महत्व
100A से 125A निरंतर करंट स्तरों पर, खुले सर्किट ब्रेकर टर्मिनलों से गंभीर जलन, आर्क फ्लैश चोटों या घातक बिजली के झटके सहित महत्वपूर्ण सुरक्षा जोखिम होते हैं। TCL-1SV3 टर्मिनल ज़ोन के पूर्ण आवरण प्रदान करता है, जो IEC 61439 की आवश्यकताओं को पूरा करता है ताकि ऑपरेटरों को सीधे लाइव भागों के संपर्क से बचाया जा सके।
स्थापना लाभ
स्नैप-फिट डिज़ाइन सुरक्षा बनाए रखते हुए त्वरित, टूल-फ्री इंस्टॉलेशन को सक्षम बनाता है। कवर को असंगत फ्रेम साइज़ पर स्थापित नहीं किया जा सकता है, जिससे अनुचित अनुप्रयोग को रोका जा सके। यह डिज़ाइन इंस्टॉलेशन के दौरान लाइव इलेक्ट्रिकल घटकों के पास उपकरणों की आवश्यकता को समाप्त करता है।
अक्सर पूछे जाने वाले प्रश्न
TCL-1SV3 और TCL-05SV3 में क्या अंतर है?
TCL-05SV3 30A-63A फ्रेम ब्रेकर (50mm * 25mm * 65.5mm) को कवर करता है, जबकि TCL-1SV3 100A-125A फ्रेम ब्रेकर (90mm * 40mm * 65.5mm) को कवर करता है। बड़े आयाम उच्च करंट स्तरों पर बड़े टर्मिनल ब्लॉक ज्यामिति और भारी केबल कंडक्टरों को समायोजित करते हैं।
क्या TCL-1SV3 2-पोल और 3-पोल दोनों ब्रेकर में फिट बैठता है?
हाँ, "SV3" प्रत्यय 100A-125A फ्रेम रेंज में 2-पोल और 3-पोल दोनों कॉन्फ़िगरेशन के साथ संगतता को इंगित करता है।
सीलिंग प्लेटों का उद्देश्य क्या है?
सीलिंग प्लेटें केबल एंट्री एपर्चर को बंद करती हैं, कंडक्टरों के चारों ओर सुरक्षा निरंतरता बनाए रखती हैं और केबलों के आसपास के गैप के माध्यम से लाइव टर्मिनलों तक पहुंच को रोकती हैं।
क्या TCL-1SV3 मोटर चालित सर्किट ब्रेकर के साथ संगत है?
नहीं, WS-V रेंज में टर्मिनल कवर मोटर चालित या विद्युत रूप से संचालित सर्किट ब्रेकर वेरिएंट के साथ संगत नहीं हैं, क्योंकि टर्मिनल एक्सेस ज्यामिति बदली हुई है।
रखरखाव के लिए TCL-1SV3 को कैसे हटाया जाता है?
रिटेंशन प्रोजेक्शन को अंदर की ओर विक्षेपित करने के लिए एक स्लॉटेड स्क्रूड्राइवर टिप डालें, जिससे स्नैप एंगेजमेंट जारी हो सके। कवर हटाने से पहले हमेशा सर्किट अलगाव की पुष्टि करें।
TCL-1SV3 मित्सुबिशी लार्ज टर्मिनल कवर TCL1SV3 नया मूल 0
